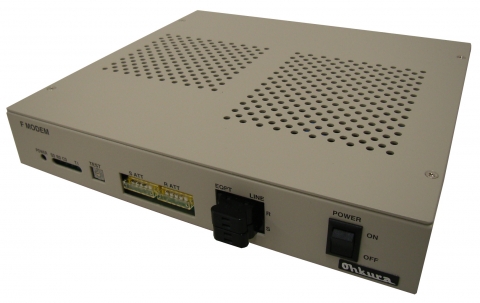

日本原装OHKURA大仓F 调制解调器盒XM1902A

货号: XM1902A

库存: 0

品牌: OHKURA大仓

¥0.00

简介

该调制解调器是一款高性能、高可靠性的产品，它采用了基于我们丰富经验和成就的独特数字信号处理技术。它是电气工程师协会的一种频移（FSK）方法，支持200/600/1200bps的传输速度。主要功能通过软件实现，通过开关作可以轻松进行传输速度、通道设置等各种设置。此外，…

分类: 作业工具·自动化控件, OHKURA大仓,

产品详情

长处

■ 符合IEEJ规范
符合IEEJ规范200/600/1200bps。

■ 符合电源标准
电气强度和抗噪性能符合电源标准 B-402。

■兼容各种线路支持4线/2线连接，全双工/半双工通信，用于
连接专线/专线。

■1：可
进行N通信在2线单向通信的情况下，可以进行1→N通信（最多3台）。

■可
进行多点通信在 4 线半双工通信的情况下，可以进行 1：N 多点通信（最多 3 个单元）。

■也可支持特殊频率根据
要求，也可以支持特殊频率。

■终端设备认证产品由于是终端设备认证
产品，因此可用于NTT等专线。

规范

项目		200个基点	600 个基点	1200 个基点
传输规格	传输方式	电气工程师协会规格
	沟通方式	异步/同步
	调制方法	频移（FSK）方法
	频率放置	800+400（n-1）赫兹 n=1~6	1200赫兹	1700赫兹
	频移宽度	±100赫兹	±200赫兹	±400赫兹
	频率稳定性	±6赫兹	±10赫兹	±10赫兹
适用线路		专线，1条线路
传输频段		0.3~3.4kHz
沟通方式		4线全双工（含2线单向）/4线半双工/2线半双工2线单向，可1：N通讯 4线半双工，1：N多点通讯可 N=最多3台
跟踪阻抗		600Ω±20%
传输级别		+10~-21/-9~-40dBm，1dB步进可变
传输电平变化		±小于 2dB
传输电平偏差		小于 2dB（fA、fZ 差）
接待级别		0~-43dBm
不必要的信号传输电平 *在传输电平 -9 d Bm 时		4kHz ~ 8kHz ： -20dBm 或更低 8kHz ~ 12kHz ： -40dBm 或更低 12kHz ~ ： -60dBm 或更低
符号弯曲		± 15% 或更少（1：1、1：4、4：1 符号）
误码率、信噪比性能		10-6以下（家庭周转率，511随机模式，信噪比=25dB，接收电平-40dBm）
标准接收电平		-32dBm
接收载波故障级别		-48dBm 或更低
接收载波检测电平		-43dBm 或更高
接收载波中断和检测滞后		2~5分贝
接收载波故障检测时间（→C D O F F）		25ms以下（标准接收电平→断开连接）	10ms以下（与左相同）	10ms以下（与左相同）
接收载波检测时间（→C D O N）		20ms以下（标准接收电平→断线）	10ms以下（与左相同）	10ms以下（与左相同）
接收载波中断 RD 保持		标记/空格
发射元件定时信号（ST2）		200赫兹±0.01%	600赫兹±0.01%	1200赫兹±0.01%
接收元件定时信号（RT）		200赫兹±0.01%	600赫兹±0.01%	1200赫兹±0.01%
DTE 接口		V.24、V.28
电缆均衡器		-	-	可配置为 0~28dB、4dB 步长
报警触点输出		或接收载波断开和卡异常的无电压继电器输出 1a/1b 允许负载 143VAC/DC，50mA 或更低，250mW/mVA 或更低
权力		AC100V/AC110V/DC110V，30VA以下/20W以下或 DC48V/DC24V，30VA以下/20W以下
