一、品牌与型号拆解

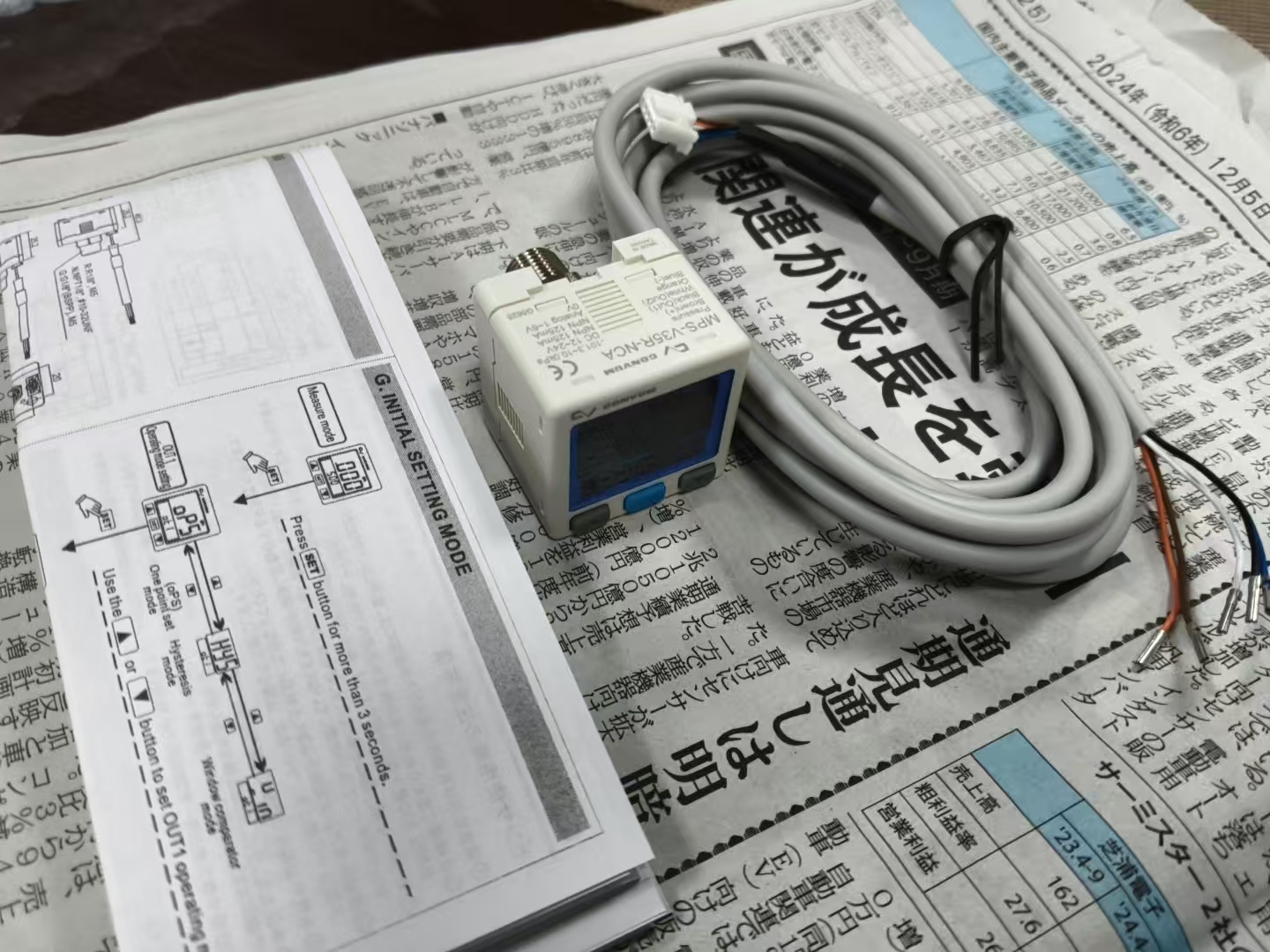

型号分段释义 MPS-V35R-NCA

1. MPS：数字式压力传感器系列

2. V：真空负压型，量程 -101.3 ~ 0 kPa

3. 35：双画面三色高清显示新款，低功耗升级款

4. R：气路接口 R1/8 外锥牙（PT1/8）

5. N：2 路 NPN 常开 开关输出（直连 PLC）

6. C：标配 1～5VDC 模拟电压输出（接工控仪表采集数值）

7. A：标准 2 米直出电缆款

二、核心电气与性能参数

1. 供电电源：DC12～24V

2. 测量精度：±1% FS，重复检测稳定

3. 响应速度：≤2.5ms，内置多级防抖滤波（25/100/250/500/1000/1500ms 可调）

4. 两路开关输出：NPN 集电极开路，可设置上下限真空阈值，判断有无吸附工件

5. 模拟输出：1–5VDC 线性变送，实时传输真空压力数值至上位机

6. 耐压：0.3MPa；工作温度：0～50℃（无结冰、无凝露）

7. 防护等级：IP40，适用于常规气动车间

8. 适用介质：干燥洁净压缩空气，禁止油水、腐蚀性气体

9. 单台净重：约 0.26kg

三、产品核心特点

1. 双屏三色显示

   主屏实时真空值，副屏显示设定阈值；红 / 绿 / 橙三色自动切换，设备状态一目了然，现场调试直观。

2. 双信号输出（开关 + 模拟）双重监测

• 开关信号：用于自动化判断吸盘是否吸住工件、漏气报警；

• 模拟电压：实时采集真空负压数值，做产线数据记录、品质监控。

1. 低功耗节能设计

   对比老款 MPS-34 功耗降低 9%，长期产线连续使用更省电。

2. 简易操作与拆装

   正面 SET 上下按键快速设定真空阈值；一体式出线线缆，拆装维护方便。

3. 标准通用气口

   R1/8 外螺纹，可直接接真空发生器、吸盘管路，配套妙德全系真空元件通用。

四、标准应用场景（适配你的光纤激光自动化产线）

1. 光纤激光零部件真空吸盘抓取，检测工件有无、吸附是否到位

2. 自动化上下料、夹取工位真空负压监控，漏气异常报警

3. 真空吸附治具压力实时采集，用于产线质量数据追溯

4. 气动机械手、自动化检测工装真空系统闭环控制

5. 电子、光学元件精密搬运真空压力监测
