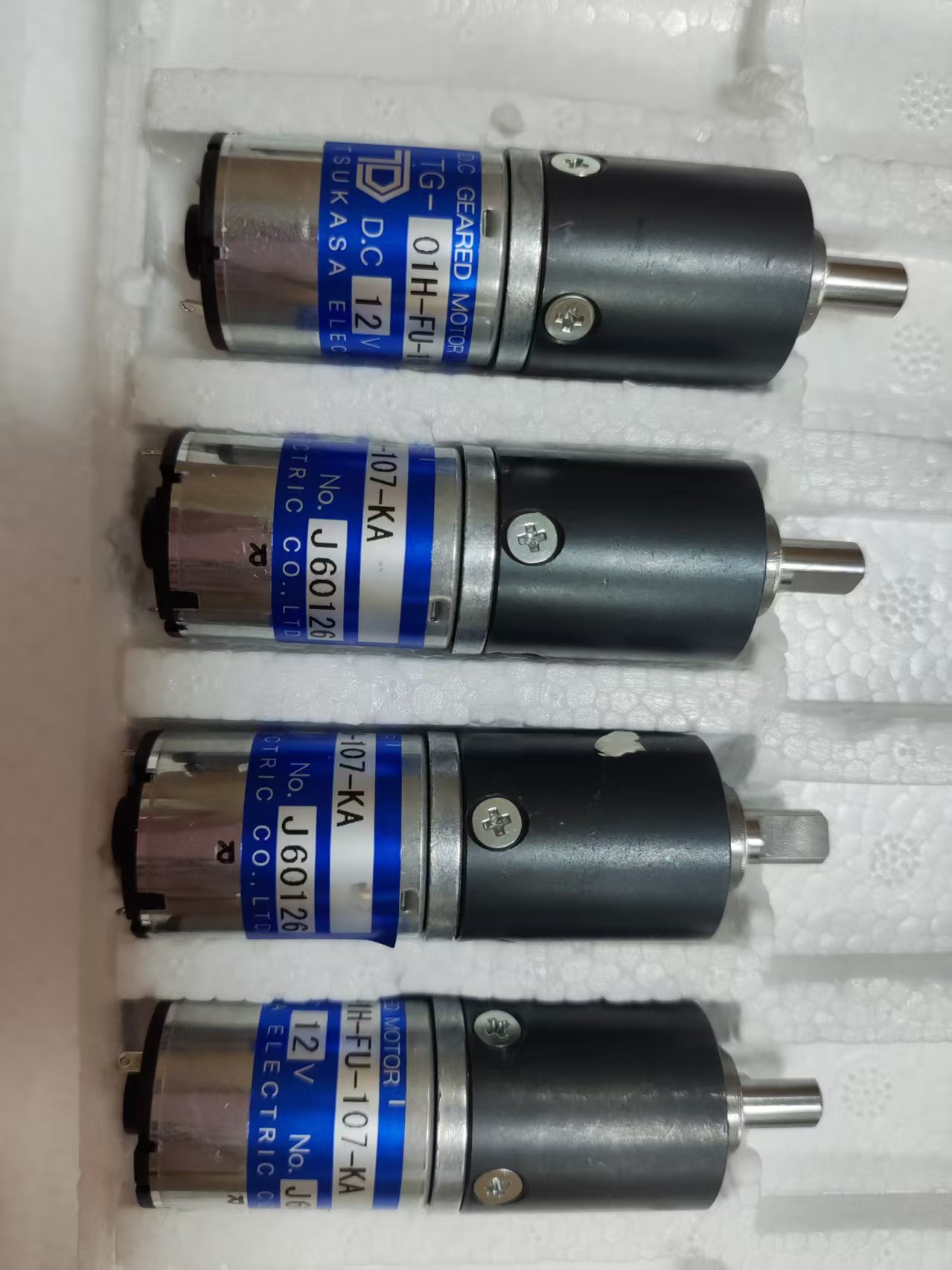

一、品牌与型号拆解

品牌

型号分段释义

1. TG-01H：电机本体系列，φ21.3mm 机身，DC12V 专用有刷马达本体，本体空载 8600rpm，功率 0.4~0.8W

2. FU：FU 型精密金属齿轮箱，外径 φ22mm，多级行星 / 平行金属齿轮，低噪音、高耐久

3. 107：减速比 107:1

4. KA：内置压敏电阻 + 陶瓷电容，消除电机电火花电磁干扰（EMC 降噪款）

二、核心电气 & 机械参数（原厂标准）

1. 电气规格

• 额定电压：DC 12V

• 电机本体空载转速：8600 rpm

• 输出轴额定转速：71.1 rpm

• 空载电流：48mA

• 额定工作电流：149mA

• 输出功率：0.8W

• 旋转方向：CW（电源正极接入时顺时针，可正反切换供电换向）

• 降噪配置：内置压敏电阻 + 陶瓷电容，适配 PLC、传感器精密工控环境

2. 扭矩性能

• 额定扭矩：68.6 mN・m（0.7 kgf・cm）

• 堵转扭矩：124 mN・m（1.26 kgf・cm）

• 金属齿轮箱，持续负载不易打滑，寿命≥1000 万次动作

3. 外形尺寸与重量（报关 / 物流核算）

• 电机机身直径：φ21.3 mm

• 齿轮箱外径：φ22 mm

• 整机总长（含输出法兰）：约 45 mm

• 输出轴：D 型切削轴，防打滑，标准轴径 4mm

• 单台裸机净重：106g（0.106kg）

• 原厂独立纸盒包装毛重：130~140g（0.13~0.14kg）

• 安装方式：前端 4 孔法兰固定，标准通用安装孔距

4. 环境与材质

• 壳体：铝合金阳极氧化机身，散热好、轻量化

• 齿轮：淬火钢精密齿轮，耐磨低噪音

• 工作温度：-10℃ ~ +60℃

• 防护：基础防尘，无防水结构

• 环保：符合 RoHS 标准

三、产品核心优势

1. 超紧凑体积 φ21 微型机身，狭小设备空间适配；

2. 低电磁干扰 KA 后缀自带滤波元件，不会干扰传感器、控制器信号；

3. 低噪长效金属齿轮 相比塑料齿轮，耐磨、扭矩稳定，适合连续启停工况；

4. 低压 12V 直流 可配套直流电源、锂电池、工控 24V 转 12V 模块供电；

5. 法兰标准安装 行业通用安装孔，替换同尺寸电机无需改工装。

四、典型应用场景

1. 自动化设备：小型分度机构、微调滑台、夹具旋转驱动；

2. 办公金融设备：ATM 点钞机、读卡器、票据输送机构；

3. 精密检测设备：制药分药机、小型测试仪器进给；

4. 安防 / 智能家居：监控摄像头云台、电动百叶、小型卷帘驱动；

5. 打印机、复印机纸张走纸模组。
