1. 品牌：YOKOWO（日本株式会社ヨコオ，常简称 YOKOW），专业柔性线路测试连接器品牌

2. 完整型号：CCNL-050-37-FRC（CCNL-050-37FRC）

3. 产品类别：0.5mm 间距弹簧探针式 FPC/FFC 夹式测试治具（测试夹具）

4. 型号分段释义

• CCNL：标准长型夹式连接器系列

• 050：触点间距 0.5mm

• 37：最大支持 37Pin

• FRC：出厂预装广濑 HIF 系列扁平排线牛角连接器，可直接外接测试线缆

二、核心硬件规格

1. 电气参数

• 触点间距：0.5mm

• 适配极数：27～37Pin 柔性排线通用

• 夹子有效宽度：33mm

• 工作温区：-40℃～+85℃

• 适配电压：DC/AC 12V 以内信号测试

• 接触结构：独立弹簧探针，单点弹性接触

• 使用寿命：标准 10 万次稳定插拔，探针可单独更换

2. 机械尺寸

• 探针接触深度区分：正面 FPC 0.7mm、背面倒装 FPC 1.9mm 止位设计

• 排线定位 R 角 R0.2，适配常规覆盖膜 FPC

• 本体安装预留 M2 固定螺丝孔，可直接锁在测试台、老化工装

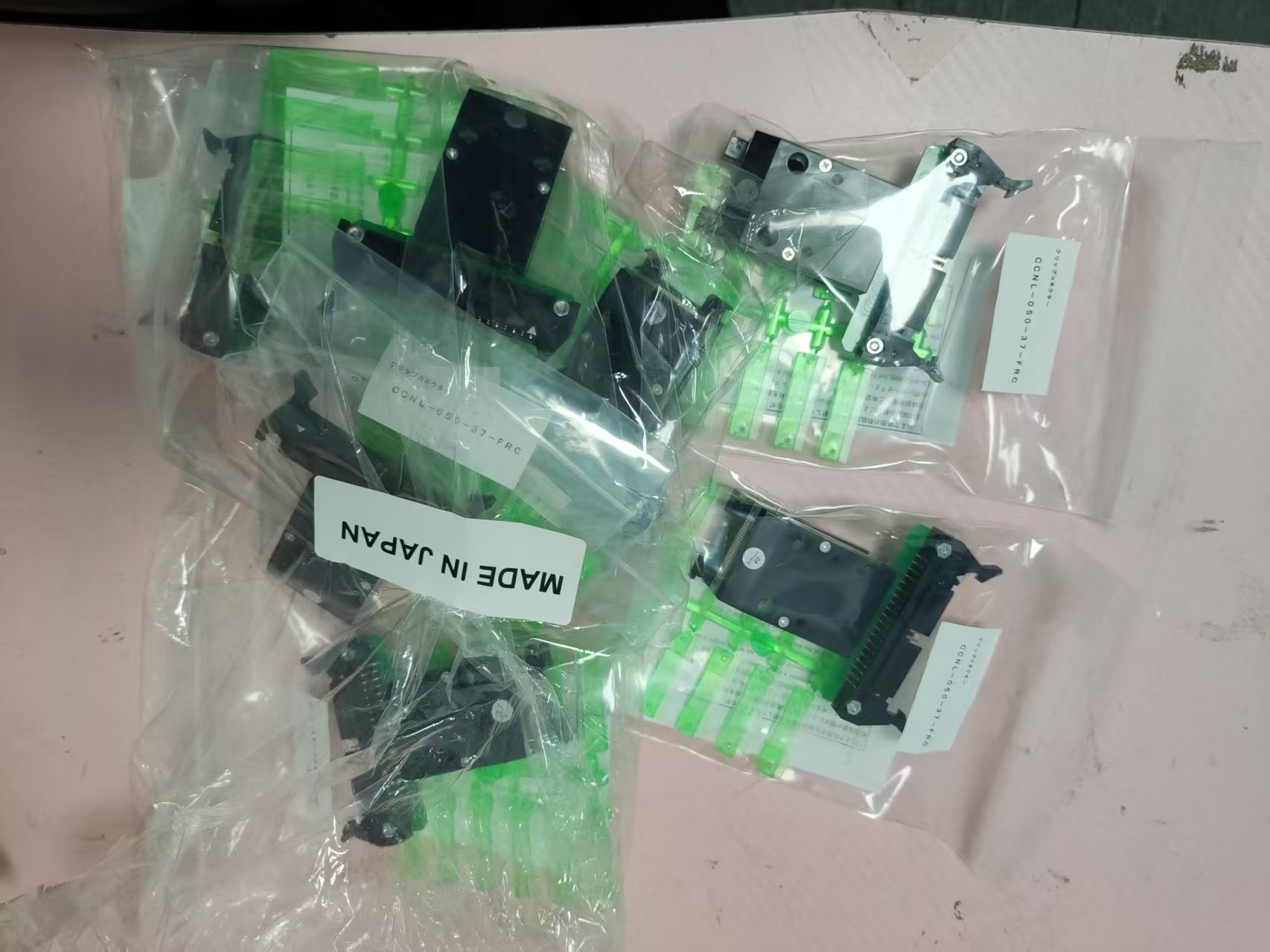

三、成套标准配件（一套配齐）

1. CCNL 夹式夹具主体（内置 37 路弹簧探针）

2. 导向器套件（27～37Pin 通用定位导板，防止排线插偏）

3. FPC 压板组件（正面压板 + 背面倒装压板，正反面 FPC 均可测试）

4. 导向板、压板固定螺丝 2 颗

四、核心产品优势

1. 快拆夹式结构

   无需工具，直接掀开卡扣即可插拔 FPC/FFC，产线批量测试效率高，适配自动化工装与手动研发台。

2. 弹簧探针稳定接触

   独立弹性探针，接触电阻一致性好，抗轻微振动，长期老化、反复插拔不易虚接；探针损耗后可单独替换，无需整支更换夹具。

3. 双面兼容定位

   标配正反面两套压板，正面常规 FPC、背面倒装出线 FPC都可夹持，覆盖屏幕、摄像头、触控排线等不同出线方案。

4. FRC 预装接口，接线便捷

   尾部自带广濑牛角 FRC 连接器，不用手工焊分立线材，直接插成品扁平测试排线，快速搭建测试回路；无 FRC 后缀型号需自行焊线。

5. 精密防刮导向

   加长限位挡板，排线插入不偏移，避免探针刮伤 FPC 金手指，降低来料报废率。

6. 高频适配

   短路径信号走线，适合屏幕、高速通信柔性线路高频信号检测。

五、典型应用场景

1. 消费电子：手机、平板、穿戴设备屏幕 FPC、摄像头、指纹、触控排线功能测试、来料检验

2. 车载 / 工业电子：车载显示屏、工控传感器柔性排线、工控板 FFC 导通与老化测试

3. 实验室研发：PCB 柔性模组调试、信号完整性测试、寿命老化测试台工装

4. 产线质检：FPC 半成品导通、短路、阻抗批量检测治具

六、使用注意事项

1. 仅适配0.5mm 间距27～37Pin FPC/FFC，不可混用 0.8/1.0/1.25mm 排线

2. FPC 金手指露出长度需≥2.5mm，否则探针无法有效接触

3. 测试电流不可过大，仅用于弱电信号检测，禁止大电源通断测试

4. 长期使用出现单点接触不良，可单独采购替换探针，无需更换整套夹具

5. 尾部 FRC 牛角连接器匹配广濑 HIF3BA 系列 40Pin 规格，38/39/40 针无配线，布线时避开空置点位
