一、品牌与产品定位

二、核心电气规格

1. 供电电源

   AC100V/200V 通用，兼容 50/60Hz；电压允许波动 AC85~230V 宽幅输入

   整机功耗：约 3VA

2. 输出回路

   2 组独立继电器触点（1a×2 回路，1CH、2CH 分开控制）

   触点容量：电阻负载 AC250V 合计 10A

3. 定时编程能力

• 单通道每日最多 16 组 ON/OFF 启停程序，双通道独立编写

• 最小设定单位：1 分钟，支持跨午夜 0 点定时

• 周期模式：按周一～周日自由勾选运行日（双通道共用星期设置）

4. 计时精度

   25℃标准环境下，月误差≤±15 秒，石英数字时钟高精度走时

5. 停电记忆

   内置锂电池，断电后时间、程序数据累计保存5 年，无需重新设置スナオ電気...

三、外形尺寸与重量

• 面板开孔标准：72mm × 72mm（工业通用方形嵌入式尺寸）

• 整机外形：宽 72× 高 72× 深度 70mm

• 单台净重：185g

• 包装毛重参考：约 230g / 台

四、环境使用条件

• 工作温度：-10℃ ~ +50℃

• 湿度：35% RH ~ 85% RH，无凝露环境

• 防护：面板防尘，仅适合控制柜室内安装，不可直接淋雨

五、面板操作与功能特点

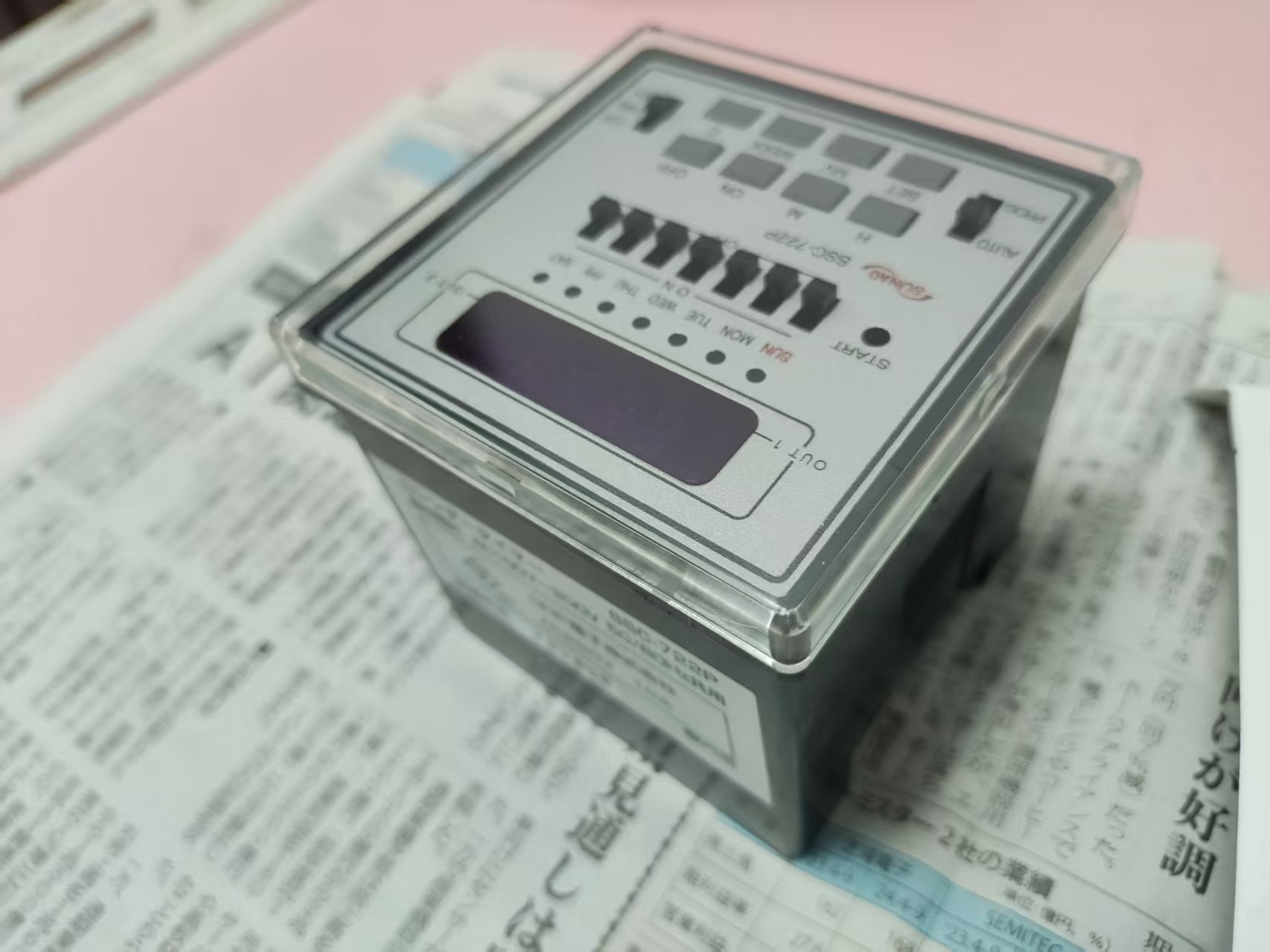

1. 显示：红色 LED 数字实时时间显示，独立指示灯区分 1CH/2CH 输出状态、星期标识

2. 操作按键：SET 确认、H/M 时分调节、WEEK 星期、PROG 程序切换、AUTO/MANUAL 自动 / 手动强制输出切换、清除键 C

3. 核心优势

1. 双通道独立输出：两路负载完全分开控制，可设置完全不同的启停时段，一台顶两台单路定时器

2. 每周循环逻辑，可灵活屏蔽休息日（周日 / 节假日自动停止设备）

3. 手动强制输出功能，调试设备无需修改定时程序

4. 断电长期记忆，工厂临时停机恢复供电后自动恢复原有时序

5. 标准 72 方开孔，直接替换市面同尺寸国产 / 进口定时器

六、典型应用场景

1. 注塑机加热、冷却水泵、散热风机分时启停

2. 工厂车间照明、通风系统分时段自动开关

3. 清洗机、烘箱、输送产线周循环时序控制

4. 实验室设备、除湿机、空压机定时运行
