一、产品基础信息

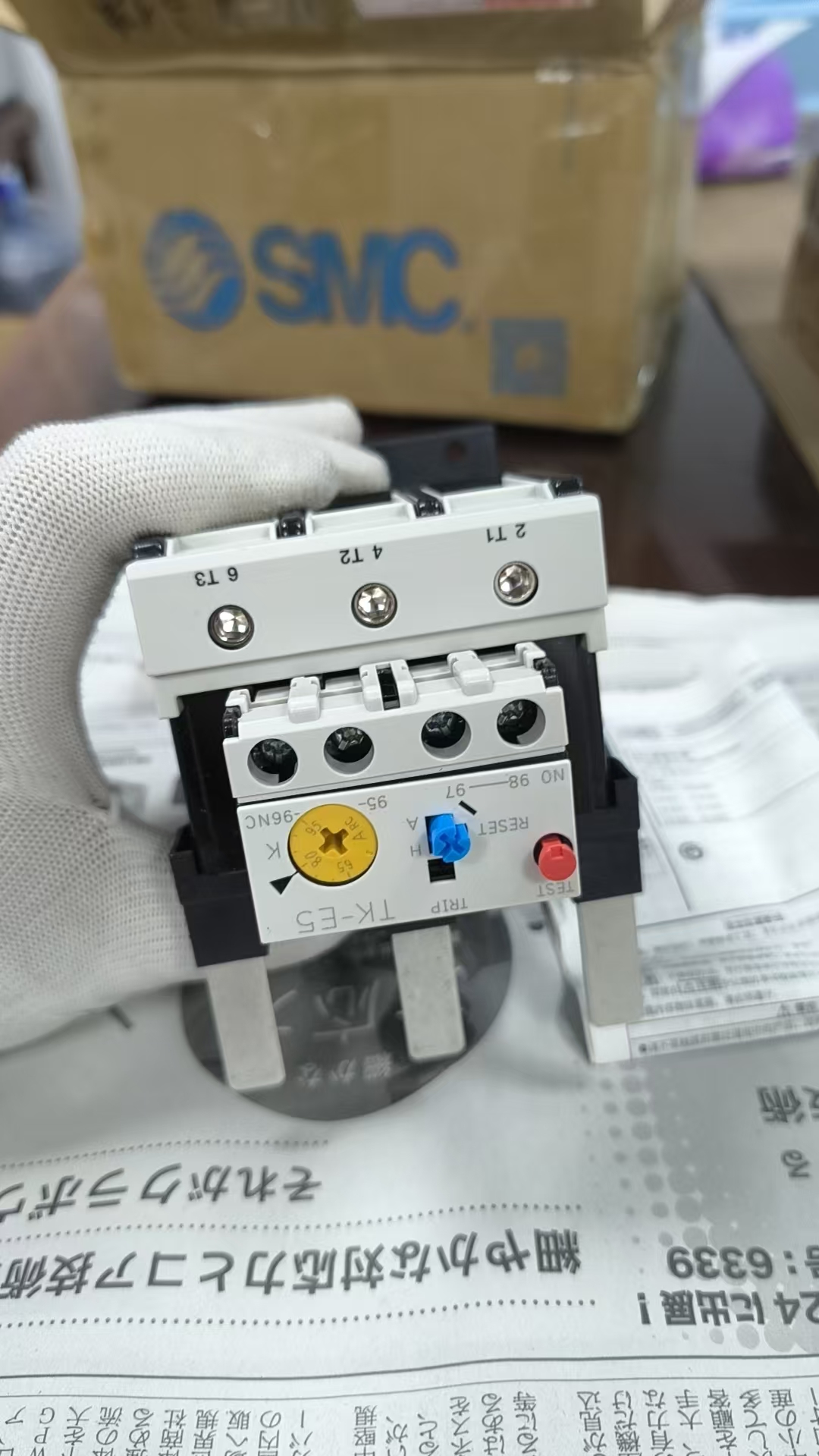

• TK-E5：E5 规格本体，适配 SC-E5 接触器

• M：电流规格代号，对应 65~95A 可调区间

• C：标准一体式直装型，可直接卡扣在接触器上，无需独立导轨安装

  单品净重：约 0.38kg

二、核心电气规格

1. 主回路参数

• 适用电源：AC50/60Hz，额定绝缘电压 690V

• 电流整定区间：65A～95A，正面旋转刻度旋钮无级调节

• 脱扣等级：10A（标准电机保护反时限特性，轻微过载缓慢脱扣、严重过载快速保护）

• 单极最大功耗：6.6VA

2. 保护功能

• 三相过载保护：电机长期超负荷发热，双金属片变形切断控制回路

• 内置断相保护：三相缺相运行瞬间触发保护，避免电机单相烧毁

• 环境温度补偿：-20℃～60℃环境下动作特性稳定，高低温车间不误动作

3. 辅助触点（标准 1NO+1NC）

• 常闭 95/96：串联接触器线圈，过载跳闸停机

• 常开 97/98：外接报警指示灯、PLC 故障输入信号

• 触点容量：AC-15 250V 6A，适配弱电控制回路

4. 机械与环境

• 手动：故障后人工按压复位键恢复

• 自动：冷却后自动复位，适合无人值守设备

• 防护等级：IP2X（手指防触碰主回路端子）

• 抗振动：10～55Hz，15m/s²；抗冲击 50m/s²

• 工作环境：-5℃～+40℃，海拔≤2000m，无腐蚀性气体

• 复位模式：机身拨杆切换手动复位 / 自动复位

• 自带 TEST 测试按钮：现场可模拟过载跳闸，校验接线与保护回路

三、结构与安装优势

1. 卡扣直装设计

   完美匹配富士 SC-E5 交流接触器，背部卡扣直接卡装，不用额外导轨、转接件，控制柜布线简洁，节省安装空间。

2. 可视化故障指示

   正面红色动作指示器，过载跳闸后弹出，一眼判断设备停机原因为电机过载，检修效率高。

3. 宽量程可调

   65~95A 大范围连续调节，一台继电器适配多档功率电机，备品备货更少。

4. 分体式接线端子

   主回路三相大电流端子加宽，适配粗电缆；二次控制端子独立分区，强弱电分离不易短路。

四、适配接触器

五、典型应用场景

1. 工业风机、大功率水泵、空压机电机过载保护

2. 机床主轴、冲压设备、流水线大功率驱动电机

3. 暖通空调、制冷机组三相电机控制回路

4. 水处理、搅拌设备、物料输送重载电机
