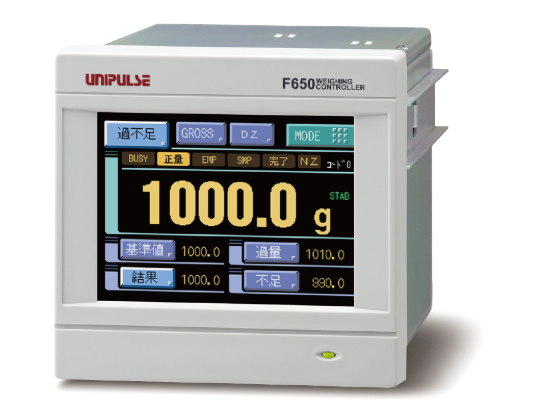

产品概述
● 3.5英寸彩色液晶显示屏和触摸面板实时
重量波形显示。 易读的引导 背光，无需作手册即可设置
● 最多可存储8种设定值，如定量值，并可通过外部信号选择性称重
● CC-Link和DeviceNet接口，便于直接连接PLC
● DIN96×便
于安装96尺寸
模型配置
规格
模拟部分|设置部分|显示部分|外部信号|界面|整体性能|配件|单独销售
| 模拟部分 |
| 施加电压 | 直流10 V±5% 输出电流：120 mA或更低
远程感应系统（最多可并联连接4,350 Ω负载传感器） |
|---|
| 信号输入范围 | -0.2 ~ +3.0 mV/V |
|---|
| 零调节范围 | -0.2 ~ +3.0 mV/V 带数字计算的自动调整方法 |
|---|
| 增益调整 | 通过数字计算实现自动调整 |
|---|
| 精度 | 非线性：在3.0 mV/V输入时，0.02% FS±1位以内 零
漂移：在0.25 μV/°C以内 RTI
增益提升：在25 ppm/°C |
|---|
| A/D转换器 | 速度：100 倍/秒
分辨率：24 位（二进制） |
|---|
| 模拟滤波器 | 容器低通滤波器（-12 dB/oct），
频率为2、4、6或8 Hz |
|---|
| 设定部分 |
| 如何设置 | 触摸面板作设置 |
|---|
| 记忆设定点 | · 按代码设置的值：C-MOS RAM，由锂电池备份（视使用情况和存储环境而定，但存储时间约为7年或更长）
· 重要设置值（校准、比较、作设置等）：NOV RAM（非易失性RAM） |
|---|
| 保护设定点 | 设置可以被禁止，以避免因故障而更改设置值 通过
代码设置值（LOCK1） 重要设置值（LOCK2） |
|---|
| 展示部门 |
| 指标 | TFT彩色LCD
显示面积：71（W）×53（H）毫米 320×240 点 |
|---|
| 显示价值 | 5位数字符号：最大数字为负 |
|---|
| 单位 | 从t、kg、g、N、lb或无中选择 |
|---|
| 状态显示 | NET/GROSS/HOLD/STAB/ZT/ZALM/NZ/HH*1
HI*1*3/GO*1/LO*1*3/LL*1/大输入*2*3 中等输入*2*3
/小输入*2*3/完成*2*3/过量*2/缺乏*2
*1 仅在显示上下限比较模式
时显示 *2 仅在定量剔除 - 过剩与不足比较模式
时显示 *3 仅在定量剔除 - 上限和下限比较模式时显示 *3 仅在定量剔除 - 上限和下限比较模式时显示 |
|---|
| 外部信号 |
| 外部输出信号（9点） | ·
上下限比较模式：HH/HI/GO/LO/LL/NZ/ERR/稳定
■定量输出模式：
大输入/中等输入/小输入/完整/过量/上限/短/下限
NZ/ERR/稳定
晶体管开集电极输出（发射极=COM端子）
当晶体管导通时，输出为 LO
Vceo = 30 V（最大），Ic = 50 mA（最大） |
|---|
| 外部输入信号（11点） | 数字零点/去电/去电/保持或判断
输入/放电/显示开关/线缆选择/钥匙锁定/启动/停止 当触点（
继电器、开关等）或非接触（晶体管、开集电极输出TTL等）短
接到COM端子时，IC = 低于10毫安 |
|---|
| 仅具一功能的接口选项 |
| SIF | 两线串行接口 |
|---|
| 232 | RS-232C 通信接口 |
|---|
| CCL | CC-Link 接口（可选） |
|---|
| ODN | DeviceNet接口（可选） |
|---|
| BCO | BCD 并行数据输出接口（可选） |
|---|
| DAV | D/A 转换器电压输出（可选） |
|---|
| 戴 | 模式转换器电流输出（可选） |
|---|
| 总体性能 |
| 供电电压 | 交流 100 ~ 240 V（+10%-15%）（免费电源 50/60 Hz）
直流 24 V（±15%）（订购时指定直流电源） |
|---|
| 功耗 | 4W类型。 |
|---|
| 使用条件 | 工作温度范围：-10 ~ +40°C
储存温度范围：-20 ~ +60°C
湿度：80% 相对湿度或以下（非冷凝） |
|---|
| 尺寸 | 96（W）×96（H）×138（D）毫米（不包括突出物） |
|---|
| 符合CE标志 | EN61326-1（仅限DC版本） |
|---|
| 配件 |
| 交流输入代码（仅交流功率规格）（额定电压125伏）3米 | 1 |
|---|
| 终端模块连接迷你驱动（带DAC选项） | 1 |
|---|
| 跳线 | 2 |
|---|
| 带盖的FCN系列I/O连接器 | 1 |
|---|
| BCD输出连接器（带BCO选项） | 1 |
|---|
| DeviceNet连接器（带DeviceNet选项） | 1 |
|---|
| CC-Link连接器（带CC-Link选项） | 1 |
|---|
| 说明书 | 1 |
|---|
| 模拟输入/输出连接器端子块（安装在主机上） | 1 |
|---|
| 单独出售 |
| CA372-I/O | 一端带FCN连接器的电缆，3米 |
|---|
| CA600-BCDCNV | FCN连接器 32p-57/36p 轮胎帽 0.3 米 |
|---|
| CA81-232X | miniDIN-D-Sub9p 交叉电缆 1.5 米 |
|---|
| CAAC2P-B3 | 交流输入代码3米（与配件相同） |
|---|
| CAAC3P-B3 | 交流输入代码 3 米 |
|---|
| CA325AC3P-B3 | 交流输入代码 3 米 |
|---|
| CAAC3P-CEE7/7-B2 | 交流输入代码（250伏电压耐受）2米 |
|---|
| CA325AC3P-CEE7/7-B2 | 交流输入代码（250伏电压耐受）2米 |
|---|
| CN50 | 带盖的FCN系列I/O连接器（与配件相同） |
|---|
| CN51 | BCD输出连接器 |
|---|
| CN55 | FCN系列I/O连接器带斜盖 |
|---|
| CN60 | RS-232 的圆形 DIN8p 连接器 |
|---|
| CN71 | CC-Link连接器 |
|---|
| CN72 | CC-Link双排连接器 |
|---|
| CN80 | 模拟输入/输出连接器端子块（与配件相同） |
|---|
| CND01 | DeviceNet 连接器 |
|---|
| DTC2-PSL | F600AT 机箱 |
|---|
| GMP96×96 | 橡胶垫片 |
|---|
| TSU03 | 闪电激增单元 |
|---|
选项
| 产品名称 |
| BCO | BCD 并行数据输出接口 |
|---|
| DAV | D/A转换器（电压输出） |
|---|
| 戴 | D/A转换器（电流输出） |
|---|
| CCL | CC-Link 接口 |
|---|
| ODN | DeviceNet接口 |
|---|
