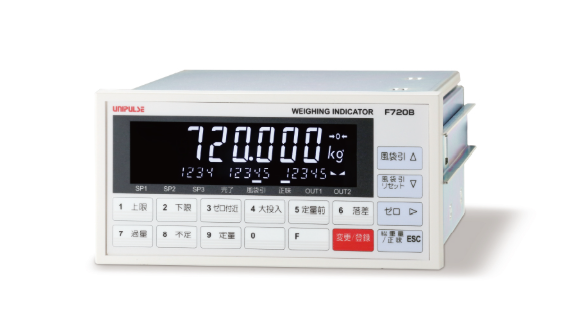

产品概述
● 兼容CC-Link Ver.2
选项 ● 连接以太网/IP网络，构建管理
测量数据和设置
的系统 ● 通过RS-232C接口进行
日志记录、图表显示、参数设置和校准
滴支撑
便于高速液体充气和粉体泵送
● IP65等效防尘抗溅
● 输入转换值显示
功能 ● 明亮白色液晶屏和便捷的20位子显示屏
● 等效输入校准
函数 ● 线性化校准函数
模型配置
尺寸
点击此处查看以往F720B的电子邮件杂志
规格
模拟部分|显示部分|外部信号|界面|通用性能|配件|单独销售
| 模拟部分 |
| 施加电压 | 直流10 V±5%，输出电流120 mA或更低
，直流5 V±5% 输出电流90 mA或更低
远程感测
方法（最多可并联连接4个350 Ω串负载单元） 施加电压时10 V
（可并联连接最多6个350 Ω串负载单元） 施加电压时 5 V |
|---|
| 信号输入范围 | -1.0 ~ +5.5 mV/V |
|---|
| 零调节范围 | 通过数字计算自动调节 -0.5 ~ +2.0 mV/V |
|---|
| 跨度调整范围 | 自动调节带数字计算 +0.3 ~ +3.0 mV/V |
|---|
| 线性化函数 | 除了零跨度外，最多可进行3点多点校准 |
|---|
| 最小输入灵敏度 | 0.3 μV/计数 |
|---|
| 精度 | 非线性：在0.01% FS
内 零漂移：0.0007% FS/°C类型（显著电压10 V，校准后3 mV/V）
增益提升：10 ppm/°C 类型。
|
|---|
| 模拟滤波器 | 容器低通滤波器（-12 dB/oct）
选择2、4、6和8 Hz |
|---|
| 移动平均滤波器 | OFF，2 ~ 512 次 |
|---|
| A/D转换器 | 速度：300 倍/秒
分辨率：24 位（二进制） |
|---|
| 展示部门 |
| 指标 | LCD模块
的数字显示 主字体：8位数字（字体高度14.4毫米） 子：20位数字（字体高度4.3毫米） |
|---|
| 显示价值 | 6位数字符号：顶位数字为减 |
|---|
| 单位 | 无，kg，g，t，lb，N |
|---|
| 小数点 | 0, 0.0, 0.00, 0.000, 0.0000 |
|---|
| 印象 | 3、6、13、25次 |
|---|
| 超大规模显示 | A/D发射机输入负重（负荷），A/D发射机输入减去负重（负荷），净重（OFL1），最大称重+9比例（OFL2），总总重（OFL3） |
|---|
| 状态显示 | SP1/SP2/SP3/完成/Tarebag/网/OUT1/OUT2 |
|---|
| 外部信号 |
| 外部输出信号（12点） | 开集电极输出
Vceo = 30 V，Ic = 120 mA |
|---|
| 外部输入信号（8点） | 无电压接触输入
（电路内电源电压12 V） |
|---|
| 仅具一功能的接口选项 |
| SIF | 两线串行接口 |
|---|
| 232 | RS-232C 通信接口 |
|---|
| CCL | CC-Link接口（兼容版本2）（可选） |
|---|
| EIP | 以太网/IP接口（可选） |
|---|
| BCO | BCD 并行数据输出接口（可选） |
|---|
| DAC | D/A 转换器接口（可选） |
|---|
| 485 | RS-485 通信接口（可选） |
|---|
| 总体性能 |
| 供电电压 | 交流 100 ~ 240 V（+10%-15%）（免费电源 50/60 Hz） |
|---|
| 功耗 | 12瓦典型。 |
|---|
| 使用条件 | 工作温度范围：-10 ~ +50°C
储存温度范围：-20 ~ +80°C
湿度：85% 相对湿度或以下（非冷凝） |
|---|
| 尺寸 | 144（西）×72（H）×160（D）毫米（不包括突出物） |
|---|
| 重量 | 约1.1公斤 |
|---|
| 符合CE标志 | ·EMC指令EN61326-1
·安全标准EN61010-1，EN62311 |
|---|
| 配件 |
| 交流输入代码（标称额定125伏）3米 | 1 |
|---|
| 迷你司机 | 1 |
|---|
| 带盖的FCN系列I/O连接器 | 1 |
|---|
| 跳线 | 2 |
|---|
| 说明书 | 1 |
|---|
| 防尘防溅橡胶垫片 | 1 |
|---|
| 负载传感器输入连接器端子块（已安装在主机上） | 1 |
|---|
| CC-Link连接器（带CC-Link选项） | 1 |
|---|
| BCD输出连接器（带BCO选项） | 1 |
|---|
| 模/功转换器连接器（可选模模转换器） | 1 |
|---|
| RS-485 连接器（含 RS-485 选项） | 1 |
|---|
| 单独出售 |
| CAAC2P-B3 | 交流输入代码3米（与配件相同） |
|---|
| CAAC3P-B3 | 交流输入代码 3 米 |
|---|
| CA325AC3P-B3 | 交流输入代码 3 米 |
|---|
| CAAC3P-CEE7/7-B2 | 交流输入代码（250伏电压耐受）2米 |
|---|
| CA325AC3P-CEE7/7-B2 | 交流输入代码（250伏电压耐受）2米 |
|---|
| CN21 | BCD输出连接器 |
|---|
| CN34 | RS-232C 的 D-sub9p 连接器 |
|---|
| CN50 | 带盖的FCN系列I/O连接器（与配件相同） |
|---|
| CN55 | FCN系列I/O连接器带斜盖 |
|---|
| CN71 | RS-485 和 CC-Link 连接器 |
|---|
| CN72 | CC-Link双排连接器 |
|---|
| CN80 | 负载传感器输入连接器端子块（与配件相同） |
|---|
| CN86 | 模/A转换器的3P连接器 |
|---|
| PNL-变体 | 面板切割转换板（144×72 → 192×96） |
|---|
显示设备如LED、荧光管和液晶显示器，根据制造工艺和批次大小，颜色会有细微变化。 请注意。
