产品概述

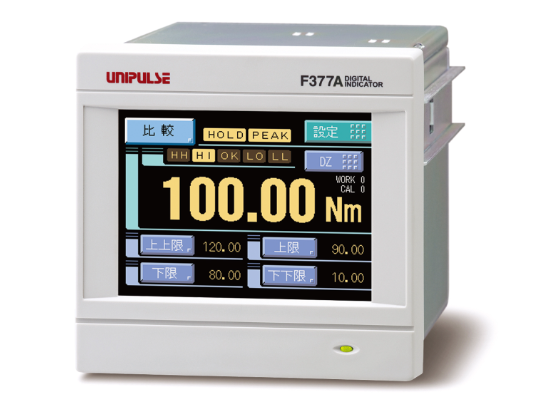

F377A 是一款数字指示器，可与电压和电流输出传感器结合，以波形显示压力、负载和扭矩等物理量。 它可以接±10伏电压和20毫安电流±。 仅用数字难以捕捉的物理量变化，可以通过波形显示直观捕捉。
其高速处理速度高达每秒2000次，能够响应详细的数值变化，并具备多种保持和判断功能，包括上下限比较功能，非常适合用于分拣和测试用于评估装配质量和自动加工结果的机器。
规格
模拟部分|显示部分|设置部分|保持功能|比较功能|校准值选择|外部信号|接口|通用性能|配件
| 模拟部分 |
| 电压输入 | -10 ~ +10 V 输入阻抗：>1 MΩ |
|---|
| 当前输入 | -20 ~ +20 mA 输入电阻：约250 Ω |
|---|
| 精度 | 非线性：在0.02% FS中±位数（10 V或20 mA输入时） 零
漂移：在0.2 mV/°C RTI或0.4 μA/°C 范围内 RTI
增益：在0.01%/°C |
|---|
| 模拟滤波器 | LPF（低通滤波器）（-6 dB/oct）
30、100、300、1000 Hz |
|---|
| A/D转换器 | 速度：2000 倍/秒
分辨率：24 位（二进制） 有效
分辨率：约 1/30000，适用于 10 V 或 20 mA 输入 |
|---|
| 模拟监听输出 | 输出电平：约0.6 V/输入或约0.3 V
/mA输入 负载电阻：2 kΩ或更高 |
|---|
| 展示部门 |
| 指标 | 3.5英寸TFT彩色液晶 |
|---|
| 观赏区 | 71（宽）毫米×53（H）毫米 |
|---|
| 点状组成 | 320×240点 |
|---|
| 指示值 | 5位数字：-999999 ~ +999999，符号：最大位为负 |
|---|
| 设定部分 |
| 比较设置 | 上限、上限、下限、下限、迟滞、报警上限、下报警极限、近零、比较时序、比较输出选择 |
|---|
| 按住设置 | 保持模式、检测起始电平、检测时间、电平检测条件、采样点行程、检测结束电平、平均采样数、拐点判定值、拐点前倾检测时间、折点后倾检测时间、拐点行程、检测起始条件、极小检测值、极限检测倍数 |
|---|
| 排行榜设置 | 图模式，Y轴（负载）起点，Y轴（负载）终点，X轴（时间）终点，绘制开始级别，间隔时间，绘制开始级别条件 |
|---|
| 校准设置 | 模拟输入选择、零校准、实际负载校准、等效输入校准、最小比例、单位设置、数字偏移、数字零限 |
|---|
| 行为设置 | 数字滤波器、模拟滤镜、背光照明时间、语言切换、SI/F打印、运动检测、零跟踪、监视器输出滤波器、指示器显示颜色、B5功能选择、B6关闭检测等待时间、B8关闭检测等待时间、测量工件输入切换、控制输入切换、密码 |
|---|
| RS-232C 配置 | 通信模式、波特率、字符长度、停止位、奇偶校验位、分隔符、流量控制 |
|---|
| 比较扩展 | 前数值与相对数值的比较 |
|---|
| 保持扩展 | 2点保持、自动重置切换、保持值更新、采样触发切换、DZ保持释放、保持结束时序 |
|---|
| 图扩展 | 预触发显示 |
|---|
| 行为扩展 | 数字滤波器特性、DZ处的平均时间、RUN输出格式 |
|---|
| 可选扩展 | BCD输出数据格式 |
|---|
| 保持函数 |
| 功能列表 | 1）样本 2）峰值 3）底部 4）压力-平均值 5）平均值 6）拐点 7）最大值 8）最小值 9）极端差异 10）样本与峰值 11）样本与峰值 11）样本与底部 12）样本与平均值 13）样本与均值 14）样本与拐点 15）样本与最大值 16）样本与最小值 17）样本与极低差 18）峰值与底部 19）峰值与峰值 20）底部与P 21）平均值与峰值 22）均值与底值 23）均值与价格 24）最大值与极小值 25）最大值与极值差 26）最小值与极值差 |
|---|
| 对比功能 |
| | 上限和下限可以任意设定，最多总共4个点。 |
|---|
| 外部信号 |
| 外部输出信号 | 上限和下限比较输出（HH、HI、OK、LO、LL）/运行输出/保持完成输出/图绘制端输出 |
|---|
| 外部输入信号 | 工件选择输入 / 保持控制输入 / 数字零点输入（DZ） / 绘图控制输入 / 校准值选择输入 |
|---|
| 界面 |
| SIF | 两线串行接口 |
|---|
| 232 | RS-232C 通信接口 |
|---|
| CCL | CC-Link 接口（可选） |
|---|
| BCO | BCD 并行数据输出接口（汇类类型）（可选） |
|---|
| DAV | D/A 转换器 输出电压（可选） |
|---|
| 戴 | D/A 转换器电流输出（可选） |
|---|
| 总体性能 |
| 供电电压 | DC 24 V（±15%） |
|---|
| 功耗 | 4W类型。 |
|---|
| 使用条件 | 运行温度：-10°C ~ +40°C 储存温度：-20°C ~ +60°C
湿度：相对湿度85%或以下（无冷凝） |
|---|
| 涌入电流（类型） | 55 A，1毫秒（环境、冷启动） |
|---|
| 尺寸 | 96（W）×96（H）×138（D）毫米（不包括突出物） |
|---|
| 重量 | 约1.0公斤 |
|---|
| 配件 |
| 带盖的FCN系列I/O连接器 | 1个角色 |
|---|
| 跳线 | 1个角色 |
|---|
| 说明书 | 1卷 |
|---|
| BCD输出连接器（带BCD输出选项） | 1个角色 |
|---|
迷你驱动器
（可选 DAV/DAI） | 1个角色 |
|---|
| CC-Link连接器（带CC-Link选项） | 1个角色 |
|---|
| 模拟输入/输出连接器端子块（安装在主机上） | 1个角色 |
|---|
选项
| 产品名称 |
| BCO | BCD 并行数据输出接口 |
|---|
| DAV | D/A转换器（电压输出） |
|---|
| 戴 | D/A转换器（电流输出） |
|---|
| CCL | CC-Link 接口 |
|---|
单独出售
| 产品名称 |
| CA372-I/O | 一端带FCN连接器的电缆，3米 |
|---|
| CA81-232X | miniDIN-D-Sub9p 交叉线 1.5 米 |
|---|
| CN50 | 带盖的FCN系列I/O连接器（与配件相同） |
|---|
| CN55 | FCN系列I/O连接器带斜盖 |
|---|
| CN60 | RS-232C 的圆形 DIN8p 连接器 |
|---|
| CN51 | BCD输出连接器 |
|---|
| CN71 | CC-Link连接器 |
|---|
| CN80 | 模拟输入/输出连接器端子块（与配件相同） |
|---|
| GMP96×96 | 橡胶垫片 |
|---|
显示设备如LED、荧光管和液晶显示器，根据制造工艺和批次大小，颜色会有细微变化。 请注意。
