产品概述

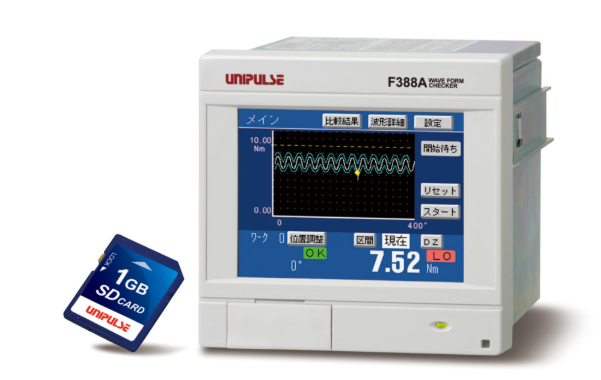

F388A是一款数字指示器，可与电压和电流输出传感器结合使用，以波形形式显示压力、负载和扭矩等物理量。 仅用数字难以捕捉的物理量变化，可以通过波形显示直观捕捉。 其高速处理速度达每秒4000倍，能够响应细微的数值变化，并具备多种保持和判断功能，包括上下限比较功能（包括波形比较），适用于生产控制系统、自动设备和测试机等广泛应用。
LCD触摸面板
你可以通过直接触摸触摸面板轻松设置。
将测量数据保存到SD卡
测量数据和集数值可以记录（记录）在SD卡上。 所有测量数据都可以被记录并作为质量数据使用，并在设备启动或出现问题时用于原因分析和改进。 数据可以轻松转换为CSV格式，也可以在Excel等环境中轻松编辑。
请使用公司附赠或单独销售的SD存储卡。
如果您使用非我们公司的产品，可能无法正常读写数据。
外部控制的输入和输出是共享的，并且可以选择共同/负共同的汇类型/源类型
外部控制输入和输出的输入格式为加共/负共类型。 输出格式可以选择汇类类型/源源类型。 可以连接各种外部设备，如PLC。
每秒4000次的快速处理
它配备了高速模数转换器和高速CPU，能够以每秒4000次的速度处理传感器信号输入。它不会忽略任何微小数值的变化。
富接口
提供多种接口以灵活响应系统网络。它可以直接连接到现场PLC，如以太网和经过验证的RS-232C，以及CC-Link。
带波形显示的比较与保持功能
该函数可以判断测量到的波形是好还是坏。根据应用不同，可以通过结合波形比较函数和多重保持函数来判断。
波形比较函数
将上下限的设定波形与实际测量波形进行比较。 如果其中哪怕一个波形超过上下限，也就是NG。
通过针对整个测量波形，可以可靠地判断那些判断点无法缩小的应用的优劣。
多重保持函数
测量部分可以被分割，保持点（样品、峰值、底部、P-P、最大值、最小值、拐点）可以任意切换。 你可以为每个段指定上限、下限和保持类型。
判决结果列表
你可以查看波形比较函数和多重保持函数的比较结果。 （最后40数据分钟）
你可以从两个界面中选择：列表显示和单独显示。
与扭矩计UTM结合的使用场景
规格
传感器输入部分|显示部分|设置部分|输入/输出部分|SD卡|接口|选项|通用性能
| 传感器输入电压和电流输入 |
| 电压输入 | -10 ~ +10 V 输入阻抗：>1 MΩ |
|---|
| 当前输入 | -20 ~ +20 mA 输入电阻：约250 Ω |
|---|
| 精度 | 非线性：在0.02%/FS±1位数字（10 V或20 mA输入时） 零
漂移：在0.2 mV/°C RTI或0.4 μA/°C RTI
以内 增益提升：在0.01%/°C |
|---|
| 模拟滤波器 | 可选择10、30、100和300 Hz的低通滤波器（-6 dB/10月） |
|---|
| A/D转换器 | 速度：4000 倍/秒
分辨率：24 位（二进制） 有效
分辨率：10 V 或 20 mA 输入约 1/30000 |
|---|
| 模拟电压输出 | 输出电平：每输入约0.6伏或每毫安输入0.15伏
。负载电阻：2千欧姆或以上 |
|---|
| 传感器输入脉冲输入（开集电极） |
| 最大输入频率 | 50 kHz |
|---|
| 内部计数范围 | 约1,000,000 |
|---|
| 兼容传感器 | 输出：
增量两相输出（A和B信号输出）。然而，也可以使用
单相输出（使用A相输入）。 所有脉冲均计为正脉冲）
输出级电路规格：
开集电极（NPN型，Vceo = 30 V或以上，LC = 30 mA或以上） |
|---|
| 展示部门 |
| 指标 | TFT彩色模块
观测区域：71（W） × 53（H） 毫米
点数配置：320 × 240 点 |
|---|
| 指示值 | 加载量：-9999 ~ +9999
位移：-9999 ~ +32000
小数点：显示位置与校准时的值同时输入 0.000， 0.00， 0.0， 0 |
|---|
| 印象 | 固定速度为每秒3次 |
|---|
| 设定部分 |
| 如何设置 | 模拟触摸面板作 |
|---|
| 保存设置 | NOV RAM（非易失性内存），C-MOS RAM，由锂电池备份 |
|---|
| 输入/输出部分 |
| 输入信号 | 16点
输入格式：正 公共/负 公共 共享 连接
晶体管时，连接 NPN 输出类型（汇型）表示正公共 和 PNP 输出类型（源电源类型） 连接负共导
通 电压：12 V 或以上 关闭电压：3 V 或更低 24 V 负载：约 5 mA
绝缘系统：光耦合绝缘 |
|---|
| 输出信号 | 16点
输出格式：可选择同步类型/源类型（可选：[ISC]）
当信号开启时，输出晶体管也打开。连接输入单元（如
PLC）时，吸收类型为正公，源为负
公。 额定电压：30伏 额定电流：30毫安
绝缘方法：光耦合隔离 |
|---|
| SD卡 |
| SD卡槽 | 所有设置值均可
保存和恢复，所有比较波形均可保存和恢复
，测量波形和判断点可
自动保存，SD卡内含1 GB |
|---|
请使用公司附赠或单独销售的SD存储卡。
如果您使用非我们公司的产品，可能无法正常读写数据。
| 界面 |
| RS-232C 通信接口 | 步同步
波特率 1200 bps ~ 38400 bps
所有设定点均可读写
所有比较波形可读写
测量波形及判定点可读出 |
|---|
| 选项（接口选项只能配备一个功能） |
| I/O 源代码委员会 [ISC] | 输出格式：源源类型 输入单元如
PLC可以连接到负公共电箱 |
|---|
| CC-Link 接口 [CCL] | 可以直接连接三菱（通用）序列器，可以读
写所有集合值，可以读取判断
点 |
|---|
| 以太网接口 [ETN] | 所有集合值都可以读取和写
入，测量波形和判断点也可以被读取出来 |
|---|
| 总体性能 |
| 供电电压 | DC 24 V（±15%） |
|---|
| 功耗 | 5W类型。 |
|---|
| 浪涌电流（类型） | 2 A，10 毫秒（环境，冷启动） |
|---|
| 使用条件 | 工作温度范围：-10°C ~ +40°C / 储存温度范围：-20°C ~ +60°C
湿度为85%相对湿度或以下（非冷凝） |
|---|
| 尺寸 | 96（W） × 96（H） × 117.3（深） 毫米（不含突出部分） 面板
切割尺寸 92 × 92 （+1-0）毫米 |
|---|
| 重量 | 约1.0公斤 |
|---|
单独出售
| 产品名称 |
| DTC1 | F388A交流电源的机壳 |
|---|
| SD1G | SD卡 1GByte |
|---|
| SD2G | SD卡 2GByte |
|---|
| CA81-232X | miniDIN-D-Sub9p 交叉电缆 1.5 米 |
|---|
| CN52 | 带盖的FCN系列I/O连接器 |
|---|
| CN57 | FCN系列I/O连接器带斜盖 |
|---|
| CN60 | RS-232C 的圆形 DIN8p 连接器 |
|---|
| CN71 | CC-Link连接器 |
|---|
| CN81 | 模拟输入/输出连接器端子 |
|---|
| GMP96×96 | 橡胶垫片 |
|---|
请使用公司附赠或单独销售的SD存储卡。
如果您使用非我们公司的产品，可能无法正常读写数据。
显示设备如LED、荧光管和液晶显示器，根据制造工艺和批次大小，颜色会有细微变化。 请注意。
