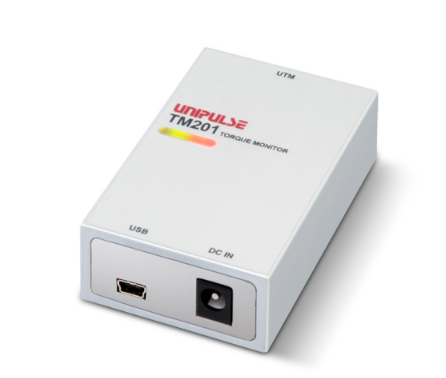

日本原装进口UNIPULSE尤尼帕斯 UTMII./UTMV 的 USB 接口TM201

货号: TM201

库存: 0

品牌: UNIPULSE尤尼帕斯

¥0.00

简介

产品概述● UTMII./UTMV 输出（扭矩、转速、功率）的时间变化可被监控并存储在计算机上（有专用 USB 软件可用）● 在图表中显示最大值、最小值和平均值● 将数值数据保存为CSV 格式 ● 电源供应至 UTMII./UTMV● UTMII./ 连接UTMV的线缆附带到电脑功率（W）= 2p 扭矩（牛…

分类: 作业工具·自动化控件, UNIPULSE尤尼帕斯,

产品详情

产品概述

● UTMII./UTMV 输出（扭矩、转速、功率）的时间变化可被监控并存储在计算机上（有专用 USB 软件可用）
● 在图表中显示最大值、最小值和平均值
● 将数值数据保存为
CSV 格式 ● 电源供应至 UTMII./UTMV
● UTMII./ 连接UTMV的线
缆附带到电脑

功率（W）= 2p× 扭矩（牛米） ×转速（转速）/60

USB专用软件（免费软件）

- 通过USB
实时显示UTMII./UTMV数据（不支持旋转编码器输入）
• 扭矩、转速和功率
的量化与绘图 • 以CSV格式
保存数值数据 • 通过选择传感器类型和显示条件即可简单校准

■显示设置

<Normal> 显示
当前获取的波形显示波形数据的最大
值、最小值和平均值

1. 单发点击“开始”按钮
后，导入指定时间的数据。

2. 重复重复单
一动作，点击“停止”按钮停止。

3. 升级触发器点击“开始”按钮后
，你将处于等待触发状态。数据采集时，数据超过触发级别。

<历史>显示
之前保存的波形（可保存1000个文件）

■触发选项
・预触发・电平触发数据・触发电平
・触发斜率・重复触发

■ 光标（最多2个）
显示每个数据在光标位置的值及两个光标之间的差值

使用场景

（要使用 TM201，需要专用的 USB 软件和一台电脑。）你可以从本页底部下载仅支持USB的软件。）

规格

模拟部分

扭矩电压输入
信号输入范围	-5 ~ +5 V 输入阻抗：>1 MΩ
精度	非线性：在0.02% FS±1 数以内零漂移：在0.2 mV/°C 以内 RTI 增益提升：在0.01%/°C
模拟滤波器	初级低通滤波器固定 1 kHz
数字滤波器	低通滤波器fc = 3、30、300 Hz，关闭（可根据设置切换）
数据输出速率
速度	每秒300次
结局	约为24位（二进制）5V输入的1/30000
转速脉冲输入（开集电极输入）
最大输入旋转速度	符合UTMII./UTMV系列的最大转速要求
最小输入旋转速度	可选择15、10、5、3或2转/分钟（脉冲为4次）
最小探测脉冲宽度	50微秒
电路配置	可以连接无电压接触输入（共负）开集电极（Ic = 约10 mA）

UTMI I./UTMV 的驱动电源

供电电压
DC 24 V（1 UTMII./UTMV）

展示部门

状态显示
LED（红光）	电源/报警状态
LED（绿色）	UTMII./UTMV运营状态

界面

USB	USB接口

总体性能

供电电压	交流 100 V ~ 240 V（+10%-15%）（免费供电）50/60 Hz，含交流适配器
功耗	4瓦典型（交流适配器）
使用条件	工作温度范围：0 ~ +40°C 储存温度范围 -10 ~ +60°C 湿度：80% 相对湿度或以下（非冷凝）
尺寸	50（W） × 23（H） × 80（D） mm（不包括突出物）
重量	约120克

配件

设置指南	1
TM201专用交流适配器（1.8米）	1
UTMII/UTMV连接线缆（2米）	1
PC USB线（A-miniB型）1.8 米	1

CE标志一致性（订单时指定）

EMC指令	EN61326-1
安全规格	EN62311

单独出售

CA81-USB	USB线（A-miniB型）1.8米（与配件相同）
CATM21-M	UTMII./UTMV连接线 2 米（与配件相同）
CATM51-M	UTMII./UTMV连接线 5 米
CN90	用于UTMI I./UTMV连接的防水塑料连接器
TM201 交流适配器	交流适配器（家用交流引脚）
TM201 交流密码 EU	欧洲可更换交流密码
