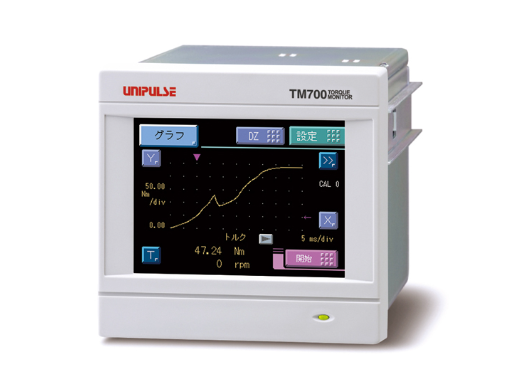

日本原装进口UNIPULSE尤尼帕斯专用高速扭矩波形监测仪TM700

货号: TM700

库存: 0

品牌: UNIPULSE尤尼帕斯

¥0.00

简介

产品概述TM700 是一款可轻松连接的指示表，配有 UTMII./UTMV 系列扭矩计的电缆。扭矩波形监测器，用于UTMII/UTMV的高速响应（1 kHz），采样速度为每秒20,000次。它可以显示波形中扭矩、转速和功率的时间变化。

分类: 作业工具·自动化控件, UNIPULSE尤尼帕斯,

产品详情

产品概述

TM700 是一款可轻松连接的指示表，配有 UTMII./UTMV 系列扭矩计的电缆。扭矩波形监测器，用于UTMII/UTMV的高速响应（1 kHz），采样速度为每秒20,000次。它可以显示波形中扭矩、转速和功率的时间变化。

主要特色

● UTMII./UTMV
扭矩监测器 ● 扭矩、转速和功率
波形变化显示 ● 附带直接连接 UTMII./UTMV
的电缆 ● 可向 UTMII./UTMV 提供驾驶电源（亦可提供旋转编码器选项）
● 上下限比较输出，保持
功能 ● 通过USB
方便数据保存 ● 适合螺母机、电机测试仪、发动机特性测量机、搅拌机和风力涡轮机等应用

UTMV不能有旋转编码器选项。这是扭矩随时间变化的波形显示。

示例

尺寸

规格

模拟部分

扭矩电压输入
信号输入范围	-5 ~ +5 V 输入阻抗：>1 MΩ
精度	非线性：在0.02% FS±1 数以内零漂移：在0.2 mV/°C 以内 RTI 增益提升：在0.01%/°C
A/D转换器	速度：20000 倍/秒分辨率：24 位（二进制）约 1/30000 至 5 V
模拟滤波器	低通滤波器（-6 dB/oct.），从10 Hz、30 Hz、100 Hz、300 Hz、1 kHz、3 kHz、10 kHz和30 kHz
模拟监听输出
输入电压挡板（用于测试点）
高速转速输入（脉冲输入开集电极）（UTMII./UTMV）
最大输入旋转速度	符合UTMII./UTMV系列的最大转速要求
最小输入旋转速度	可选择15、10、5、3或2转/分钟（脉冲为4次）
最小探测脉冲宽度	50微秒
电路配置	可以连接无电压接触输入（共负）开集电极（Ic = 约10 mA）
高速转速输入（脉冲输入开集电极）（UTMII./UTMV）
最大输入旋转速度	约1000转/分钟
最小输入旋转速度	0.1转/分钟
最小探测脉冲宽度	5微秒
电路配置	可以连接无电压接触输入（共负）开集电极（Ic = 约10 mA）

展示部门

指标	3.5英寸TFT彩色液晶

外部信号

外部输入信号（8点）	比如上下限比较输出等。
外部输出信号（10点）	按住控制输入、数字零点输入（DZ）等。

界面

SIF	两线串行接口
USB	USB接口
D3V	D/A 转换器电压输出（3 声道）（可选）

总体性能

供电电压	DC 24 V（±15%）
功耗	6瓦典型。
使用条件	工作温度范围：-10 ~ +40°C 储存温度范围 -40 ~ +80°C 湿度：相对湿度85%或以下（非冷凝）
尺寸	96（W）×96（H）×138（D）毫米（不包括突出物）
重量	约1.0公斤

配件

说明书	1
外部输入/输出连接器	1
UTMII./UTMV连接线 2 米	1
工作杆（可选D/A转换器（3声道））	1

符合CE标志

EMC指令	EN61326-1

单独出售

产品名称	描述
DTC2	带交流电源的TM700机箱
CA372-I/O	一端带FCN连接器的电缆，3米
CA81-USB	miniUSB到PC的USB线缆，1.8米
CATM21-M	UTMII./UTMV连接线 2 米（与配件相同）
CATM51-M	UTMII./UTMV连接线 5 米
CATM（R）21-M	UTMII.旋转编码器连接线 2 米
CATM（R）51-M	UTMII。旋转编码器连接线 5 米
CN50	带盖的FCN系列I/O连接器（与配件相同）
CN55	FCN系列I/O连接器带斜盖
CN73	模/A转换器连接器（3通道）
CN90	用于UTMI I./UTMV连接的防水塑料连接器
CN91	UTMII防水塑料连接器用于旋转编码器连接
GMP96x96	橡胶垫片
TSU03	闪电浪涌单元直流规范
