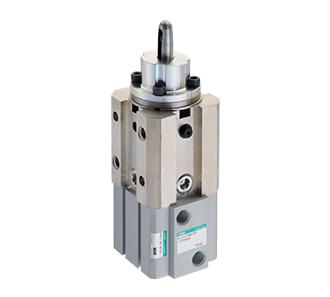

日本原装进口CKD喜开理销钉式夹紧气缸PCC

货号: PCC

库存: 0

品牌: CKD喜开理

¥0.00

销钉式夹紧机构用的专用气缸。可选择防坠落机构，备有丰富的安装方式。

分类: 作业工具·自动化控件, CKD喜开理,

产品详情

【夹紧臂可选4个方向】
相对于配管口的安装面，夹紧臂的方向有4个可选。

【备有2种定位销形状】
定位销形状有圆形和菱形可选。

【工件的接触面位置最多可调整2mm】
选择带垫片时，通过单侧3片（t1：1片、t0.5：2片）、两侧6片的垫片，接触面位置可调整0.5mm～2mm。

【可选择防坠落机构】
与工件的厚度无关，保持夹紧位置。
防止万一工件脱落。

【可选择防焊渣对策】
在内部安装防焊渣防护盖，减少夹紧臂凸轮槽部的焊渣堆积。（SP1）

型号	名称	缸径（mm）	定位销直径（mm）	备注
PCC	双作用·单活塞杆型	Φ50	Φ12.5, Φ12.7, Φ14.5, Φ14.7, Φ17.5, Φ17.7, Φ19.5, Φ19.7, Φ24.5, Φ24.7
PCC-Q	双作用・防坠落型	Φ50	Φ12.5, Φ12.7, Φ14.5, Φ14.7, Φ17.5, Φ17.7, Φ19.5, Φ19.7, Φ24.5, Φ24.7
