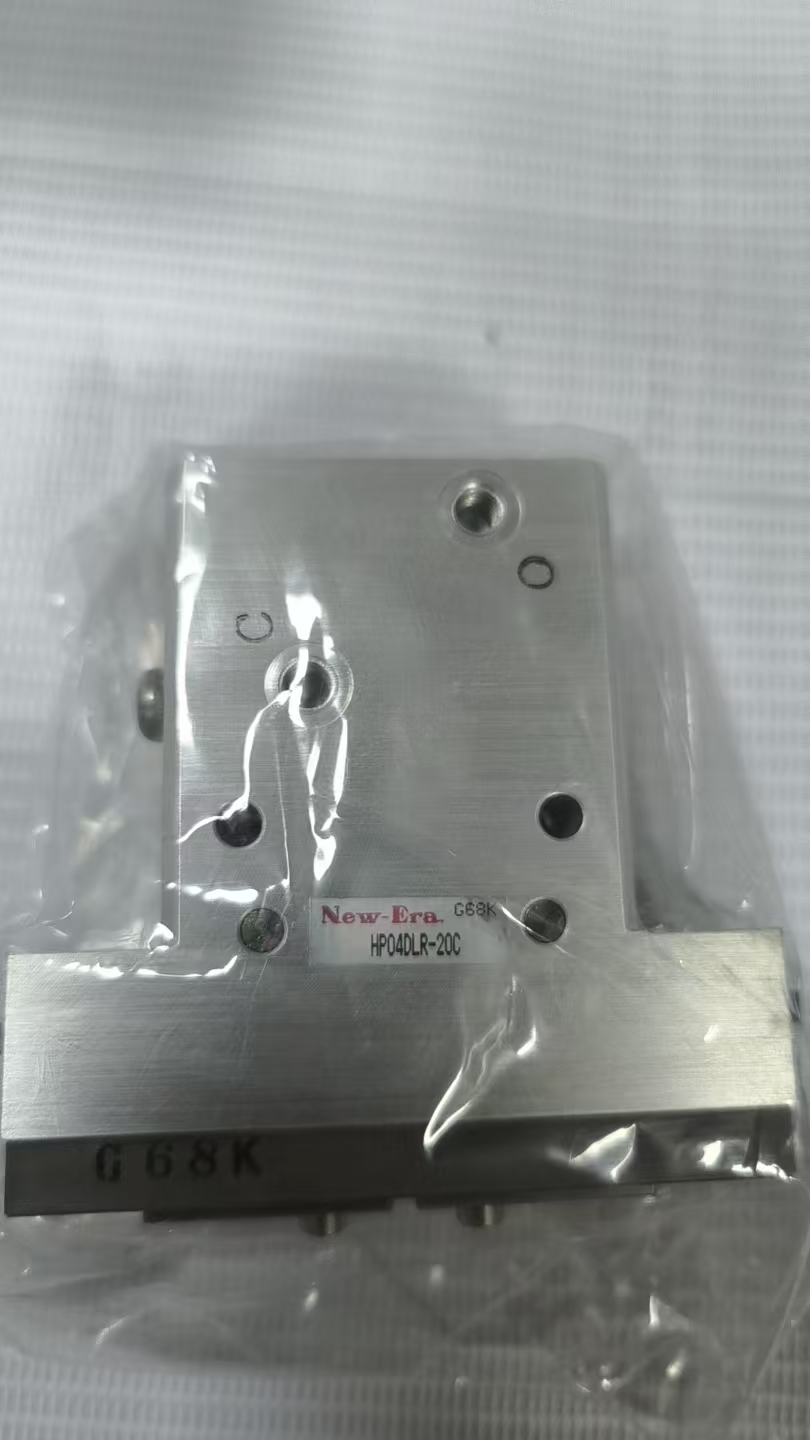

日本 NEW-ERA ニューエラー，HP04DLR 系列，长行程可快拆夹指型平行气爪

✅ 型号含义

• HP04：平行气爪系列

• DLR：长行程 + 可快拆夹指（DL = 长行程，R = 导轨型）

• 20：缸径 φ20mm

• C：预留磁性开关安装槽（可加装 ZE 无触点感应开关，检测开合位置）

✅ 核心参数

• 动作方式：双作用（复动）

• 缸径：φ20mm

• 总开闭行程：22mm（单侧移动 11mm）

• 夹持力：45N（0.5MPa，夹持点 L=30mm 条件下）New-E...

• 本体净重：约 370g

• 使用压力：0.1～0.7 MPa，耐压 1.05 MPa

• 最高动作频次：120 次 / 分钟

• 重复定位精度：≤±0.01 mm

• 对中精度：≤±0.07 mm

• 配管接口：M5×0.8

• 使用介质：干燥压缩空气，免供油（滑动轴承按需补油）

• 使用环境温度：0～60℃（无冻结）

• 材质：本体铝合金，导向轴承高硬度钢材，密封 NBR 橡胶

✅ 产品特点

1. 长行程紧凑设计：外形尺寸接近标准 HP04DR，但行程约为标准款 2 倍，节省设备安装空间New-E...

2. 夹指一键快拆：单触式手指更换结构，不用拆下气爪本体即可更换夹爪，产线换型更快，减少停机时间

3. 内置精密直线导轨，高刚性，夹持同步性好，微小工件高精度抓取

4. 多方向安装孔 + 定位销孔，底部 / 背面均可配管，安装灵活

5. 可加装 ZE 系列磁性开关，给 PLC 反馈夹爪开 / 闭信号，适合自动化闭环控制

6. 无防尘罩版本，适合普通车间；有洁净规格可选

✅ 典型用途

3C 电子、精密零部件组装、小型工件搬运、机械手末端夹持、治具工位抓取，多品种小批量自动化产线。
