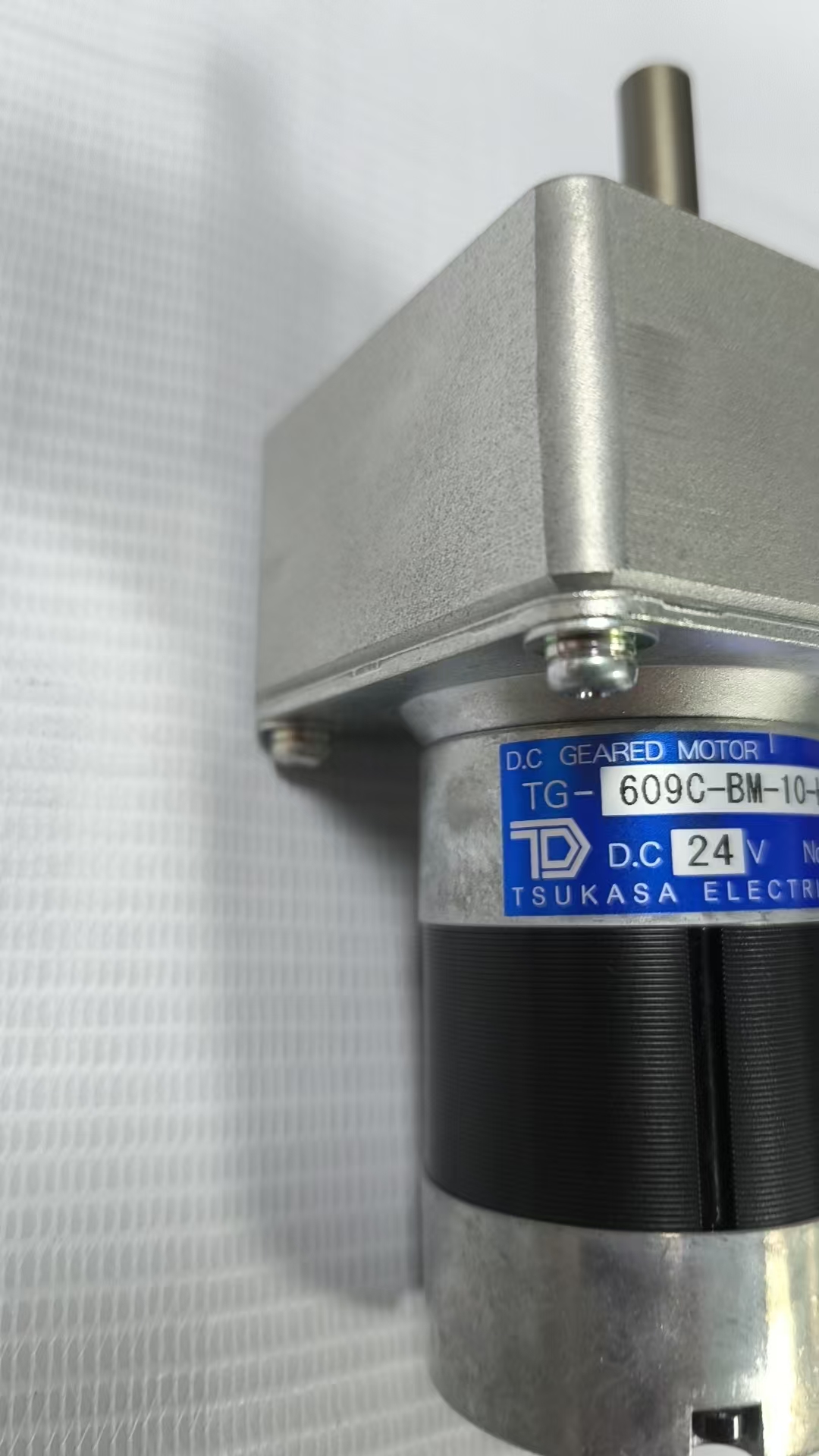

TSUKASA（ツカサ電工 驰卡沙）TG-609C-BM-10-HA 无刷直流减速电机

品牌：TSUKASA 驰卡沙电工（日本）

产品类型：一体化直角 90° 输出无刷减速电机（电机 + 减速箱 + 内置霍尔驱动板集成一体）

✅型号拆解

• TG-609C：电机本体系列，φ42 内转子无刷马达，额定 24W

• BM：直角（90° 转角）方形齿轮减速箱，输出轴和电机轴心垂直

• 10：减速比 i=10

• HA：内置霍尔传感器 + 驱动基板，自带调速驱动电路，不需要外置驱动器

✅产品特点

1. 无刷结构：无碳刷，免维护、寿命长、电磁噪音低，适合连续长时间运转

2. BM 直角减速箱：□60 方形金属齿轮箱，节省设备内部空间，90 度换向安装方便

3. HA 内置驱动：DC24V 单电源供电，支持 PWM 调速、正反转、启停控制，可直接对接 PLC

4. 低振动低噪音，适合检测仪器、自动化输送、设备门机构、小型工作台

5. 带霍尔反馈，可以读取转速 / 位置信号，方便闭环控制

📌详细电气 & 机械规格

• 额定电压：DC24V

• 电机额定功率：24W

• 减速比：10

• 额定输出转速：325.4 r/min

• 额定输出扭矩：588 mN・m（6 kgf・cm）

• 空载转速：约 3950rpm（电机本体）

• 空载电流：300mA；额定负载电流约 1100mA

• 减速箱：BM 方形 90° 转角齿轮箱，外形□60mm

• 输出轴：Φ8mm（可带键槽）

• 接线端子：JST 12Pin 插座

• 绝缘等级：B 级

• 旋转方向：可通过接线切换 CW/CCW 正反转

🧱材质

• 电机外壳：铝合金

• 减速箱体：压铸铝合金

• 齿轮：合金钢烧结齿轮，耐磨

• 内部：三相无刷绕组 + 霍尔位置检测元件

📐外形尺寸简要

电机本体直径 φ42mm，搭配 BM 方形减速箱，整体 L 型直角结构。

📌适用场景

• 自动化设备、小型输送机构

• 检测仪器、实验设备

• 自动门、挡板升降机构、机床附属机构
