一、品牌基础

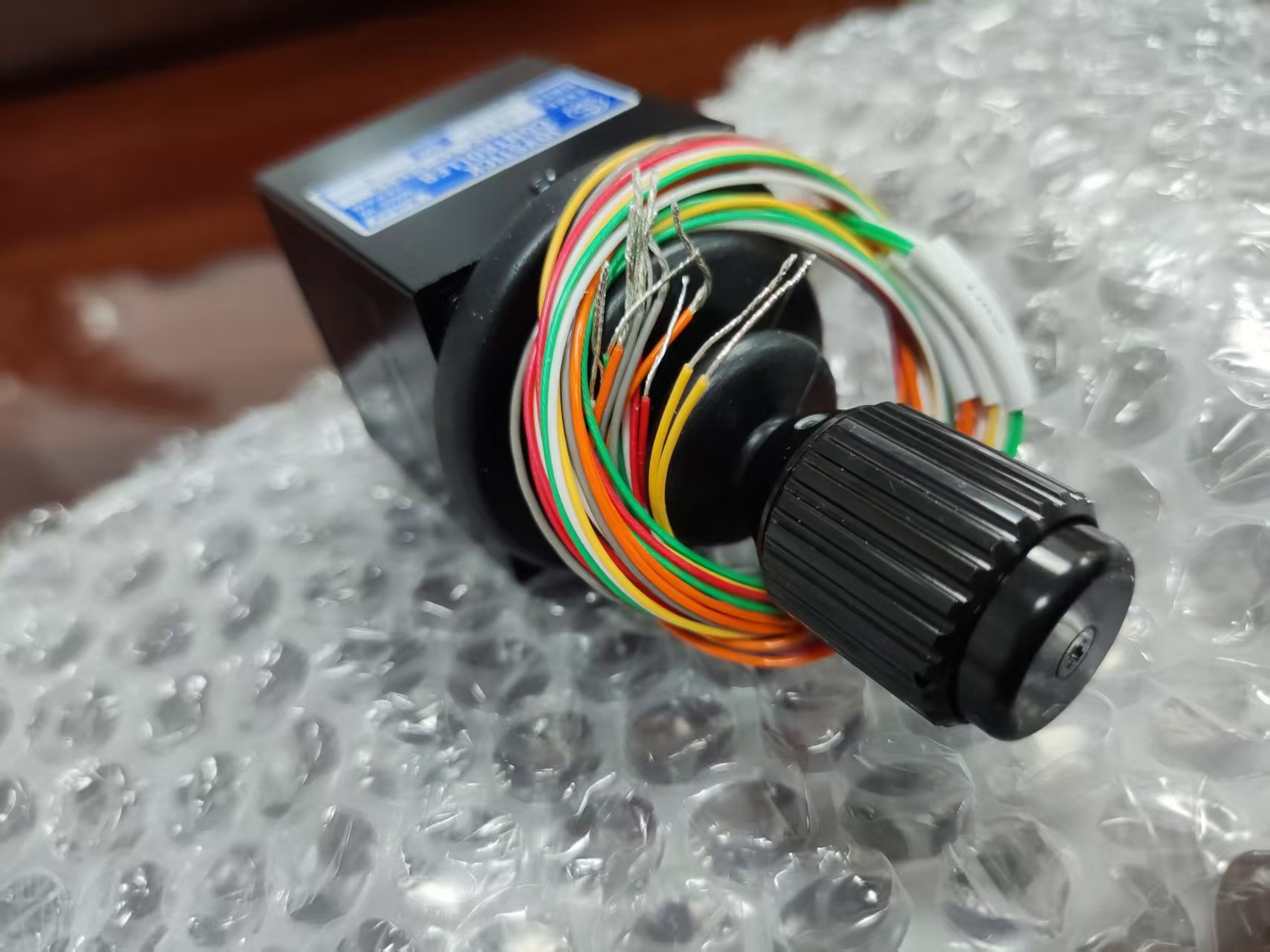

二、型号分段解析 30JEK-ZU-06R3G

1. 30：面板开孔尺寸 30×30mm 方形安装规格

2. JE：开关输出型（区别 30JB 电位器模拟量款）

3. K：带防尘褶皱橡胶护套

4. Z：三轴结构（X 前后、Y 左右、Z 旋钮旋转）

5. U：Z 轴为 U 型跷跷板旋转操作结构

6. 06：6 路独立常开干接点开关输出（X±、Y±、Z± 各一路）

7. R3：全轴内置弹簧自动回中结构

8. G：标准圆柱形防滑手柄

三、核心机械参数

1. 操作行程角度

• X/Y 主摇杆：±10°～±15°

• Z 顶部旋钮：±30°～±35° 旋转

2. 复位：三轴全部弹簧自动回中，松手立刻归零

3. 操作力度

• X/Y：0.8～2N

• Z 旋转扭矩：15～60 mN・m

4. 重量：单只裸机约100g（0.1kg）

5. 机械寿命：≥100 万次动作

6. 安装尺寸

• 面板开孔 φ20.5mm，固定孔距 20×20mm，4 颗 M2 螺丝固定

• 机身面板厚度适配 1～2mm，机身安装深度 40mm（不含手柄）

7. 防护：面板 IP40 防尘，自带橡胶防尘褶皱套

四、电气规格（无源开关型）

1. 输出形式：6 路独立 SPST 常开干接点（无电源，无源触点）

2. 触点额定：DC24V / 100mA（镀金触点，抗氧化、接触稳定）

3. 接线出线：300mm 多色 AWG28 导线直出

4. 绝缘耐压：500V AC 1 分钟；绝缘电阻＞100MΩ（DC250V）

5. 信号用途：直接接入 PLC 数字 IO、继电器、工控控制器，仅输出通断开关信号

五、环境可靠性

• 工作温度：-20℃ ～ +65℃

• 抗振动：10～55Hz，98m/s²

• 抗冲击：294m/s²

• 适配车间、车载、设备控制柜等复杂工业环境

六、产品特点

1. 三轴一体控制：摇杆二维移动 + 顶部旋钮旋转，一台手柄实现三维动作控制

2. 纯开关量输出：无需 AD 转换，接线简单、抗干扰强，故障率远低于电位器款

3. 全金属内部结构 + 镀金微动开关，工业耐用型

4. 小型 30mm 开孔，节省控制柜面板空间

5. 自带防尘褶皱套，避免粉尘、切削液进入内部

七、典型应用场景

1. 机床、数控设备操作台手动操控

2. 自动化机械手、移栽设备远程手柄

3. 升降平台、小型液压设备操作控制器

4. 测试设备、医疗影像设备、工控操作台人机操作
