一、产品基础定位

二、核心型号区分

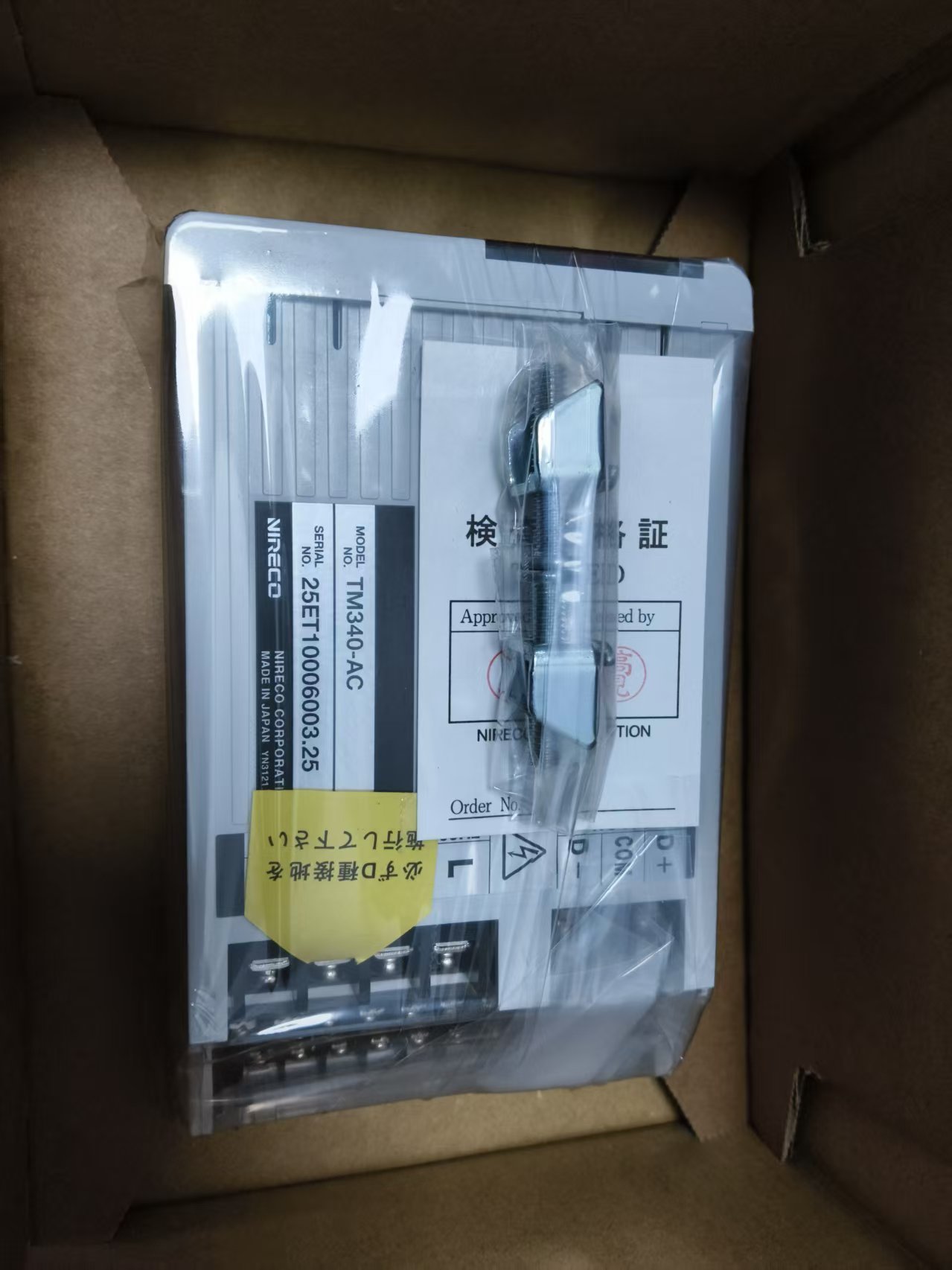

• TM340-AC：交流供电 AC100~240V 50/60Hz（市面最常用）

• TM340-DC：直流 24V 供电，其余功能完全一致

重量（原厂规格）

三、关键电气规格

1. 供电：AC100~240V 宽电压，功耗 25VA

2. 传感器供电：内置 + 6V、±15V，直接驱动 NIRECO 张力传感器

3. 信号输入：2 路传感器输入，支持全系列 NIRECO 张力检测传感器

4. 显示量程：0~10kN（单位 N/×10N 切换），5 位数码管高精度显示

5. 模拟输出

• 电压输出 ×4：0~5V/0~10V（控制、单辊 1、单辊 2、总张力）

• 电流输出 ×2：4~20mA（控制输出 + 外接仪表记录）

6. 报警输出：2 路开关量，张力上限 / 下限 / 左右辊张力差报警

7. 通讯：RS485 两线半双工，9600bps 私有协议，可对接 PLC / 电脑远程监控张力数据株式会社ニ...

8. 环境参数：工作温度 0~50℃，湿度≤80% 无凝露

四、外形与安装

• 尺寸：宽 48mm × 高 96mm × 深度 150mm

• 安装方式：控制柜面板嵌入式安装（标准 48×96 仪表开孔）

五、核心功能特点

1. 一键自动校准

   自动归零（Auto-zero）、自动量程校准（Auto-span），无需复杂调试，操作工一键完成传感器校正，大幅降低调试门槛。

2. 数字交互设定

   对话式菜单设置增益、滤波、报警阈值、单位、输出量程，参数保存不掉电。

3. 双通道张力运算

   可单独显示左右两个检测辊张力，自动计算总张力，适配双传感器分切、复合设备。

4. 多设备联动

   4~20mA/0-10V 标准模拟量可直接供给磁粉离合器、伺服、PLC 做张力闭环控制；RS485 组网实现整线数据采集。

5. 稳定抗干扰

   工业级数字信号处理，滤波可调，应对高速卷材抖动、电机电磁干扰，读数稳定无跳数。

六、适配传感器清单

七、典型应用场景
