一、基础信息

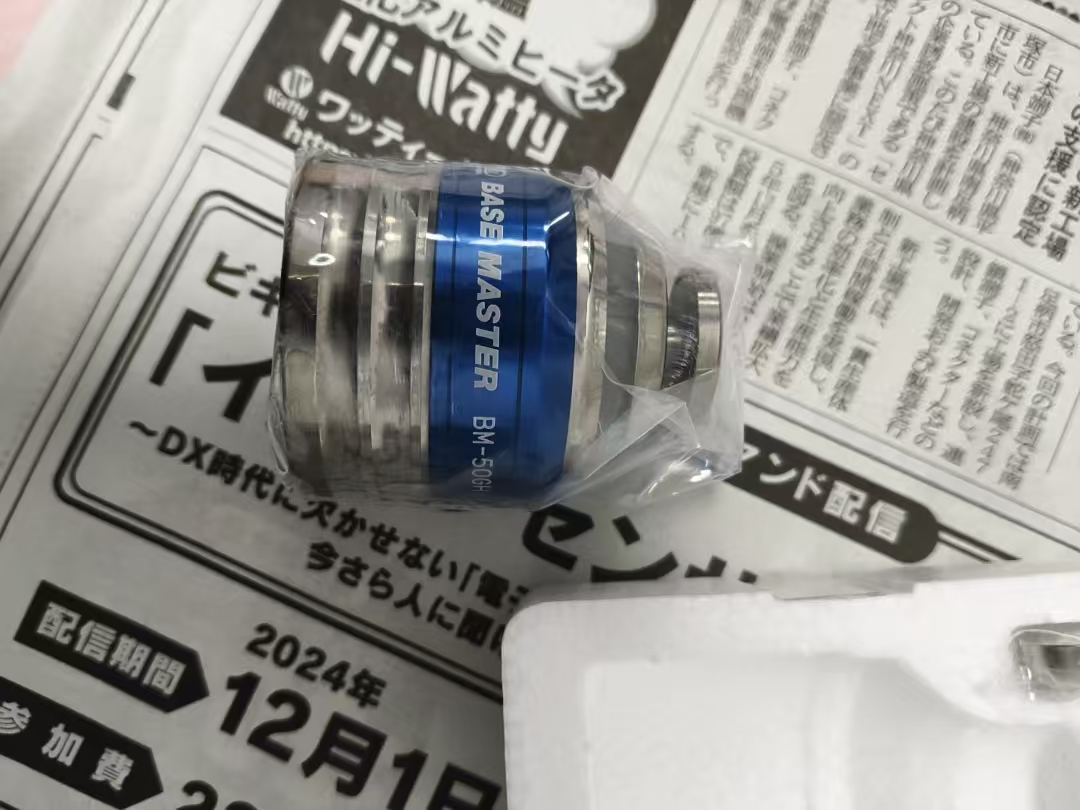

• 品牌：BIG DAISHOWA 日本大昭和精机

• 型号：BM-50GH（Gold 通用款，GH 代表非导电材质通用型）

• 品类：刀尖位置电子检测器 / 机床对刀仪、Z 轴基准设定器

• 产地：日本原装

• 净重：240g（0.24kg）大昭和精机...

二、核心型号区分（GH 关键优势）

三、核心规格参数

1. 基准高度：标准 50mm（公差 + 0.005/0mm）

2. 重复定位精度：±1μm（2σ，微米级高精度）BIG DAISHO...

3. 测头行程：4mm 缓冲行程

4. 检测压力：2N 轻触压力，保护刀尖不崩损

5. 最小可测刀具直径：Φ1mm，支持微小钻头、铣刀

6. 测量面：Φ20 陶瓷耐磨测头，不易划伤、绝缘稳定

7. 提示方式：360° 环形绿光 LED，任意角度均可看清接触信号

8. 供电：2 颗 SR44 纽扣电池，连续可用 8 小时，电池标配

9. 固定方式：底部强力永磁底座，可吸附机床工作台、铸铁工装；无磁款后缀 / N（BM-50GH/N）

10. 外形尺寸：Φ42.5mm，总高 50mm，小巧不占空间

四、产品核心特点

1. 全材质通用检测

   陶瓷测头 + 内部 IC 触点感应，陶瓷刀、石墨电极、非金属刀具均可正常对刀，普通导电款无法做到。

2. 缓冲防撞结构

   4mm 弹性缓冲行程，机床快速下刀误触不会撞坏刀尖与仪器，大幅降低撞刀风险。

3. 超高重复精度 ±1μm

   精密滑动模组，批量加工换刀 Z 向补偿一致性强，适合精密模具、航空零件加工。

4. 360° 全景绿光提示

   环绕式发光环，机床操作台任意视角都能一眼看到接触到位信号，无需弯腰观察。

5. 磁吸便携安装

   底部强磁，工作台、虎钳、工装任意位置快速摆放，无需螺丝固定，拆装几秒完成。

6. 独立电池供电，无需接机床线路

   无线使用，不占用机床 IO 接口，立式加工中心、龙门、车床、磨床通用。

五、主要用途

1. CNC 加工中心、铣床Z 轴刀具长度补偿设定（手动对刀基准）

2. 陶瓷刀具、石墨电极、非金属刀具高度检测（GH 独有优势）

3. 批量加工换刀快速校对刀尖高度，减少人工打表时间

4. 工件顶面基准高度测量、工装高度复核

5. 微小小径刀具（Φ1mm 起）精准对刀

六、使用原理

七、适用机床场景
