一、基础定位

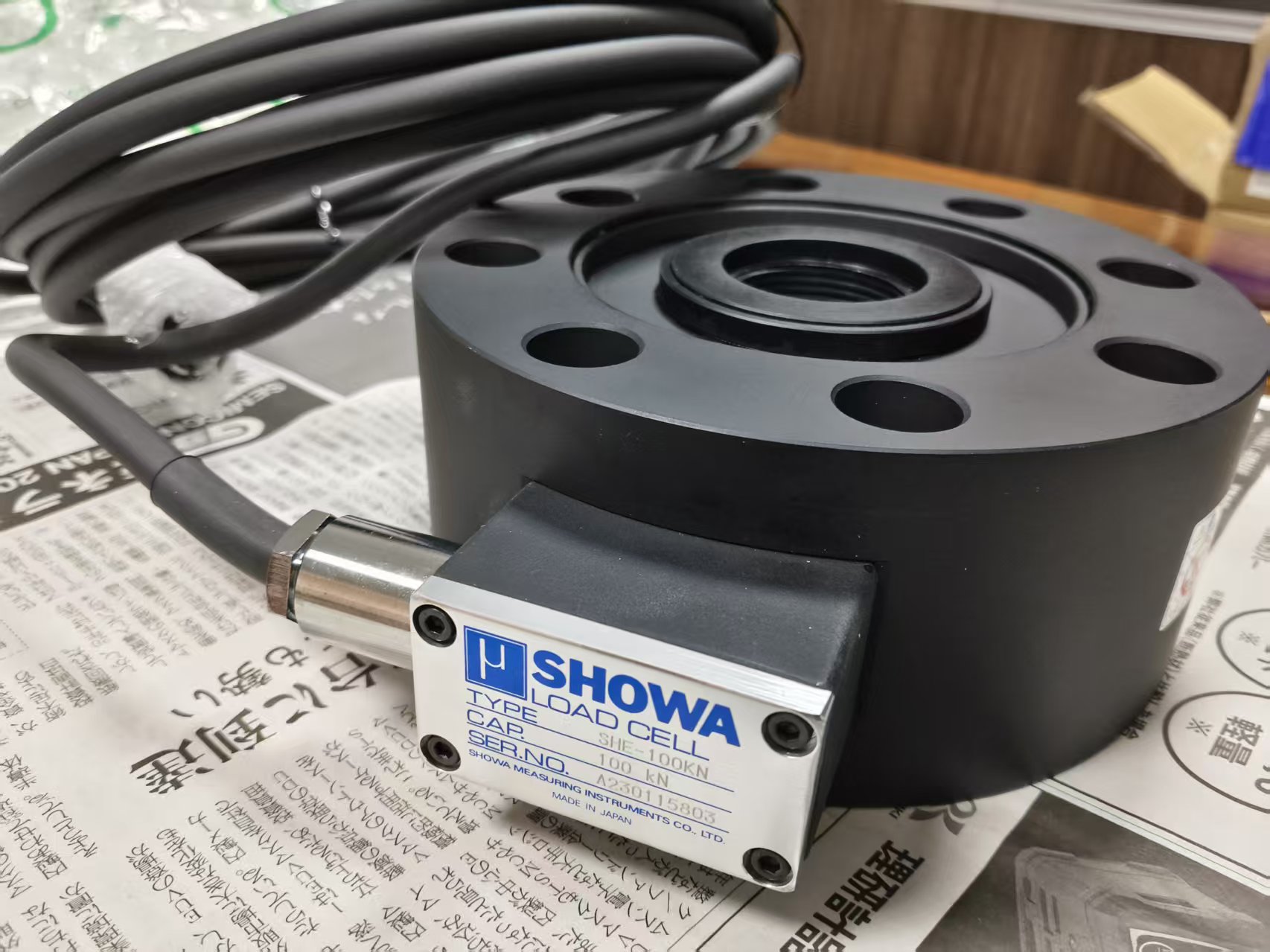

二、核心结构与材质

1. 弹性体：高强度合金钢，抗疲劳、抗偏心载荷，侧向受力也能稳定测量

2. 安装结构：法兰环形结构，中心 M36×2 螺纹孔，外圈 8 个 Φ18 安装通孔；安装方式灵活，中心螺纹 / 法兰螺栓两种固定方案

3. 信号接口：标准屏蔽 4 芯信号线，适配昭和测力仪表、采集模块

4. 防护：标准款防尘防潮；后缀 UA 型号为 JIS7 级完全防水（SHE-100KNUA）

三、关键电气 & 精度参数（原厂标准）

1. 额定输出：1.5mV/V ±1%

2. 综合精度等级：0.05% RO（线性、滞后、重复性合计）

• 非线性：≤0.03% RO

• 滞后误差：≤0.03% RO

• 重复精度：≤0.03% RO

3. 激励电压：推荐 12V DC，最大安全 20V DC

4. 输入 / 输出电阻：350Ω

5. 温度特性：补偿区间 -10℃ ~ +60℃；极限使用 -30℃ ~ +80℃

6. 安全过载：150% 额定载荷（150kN）；极限破坏载荷约 300% FS

7. 固有频率：7.0kHz，动态高速力检测响应快，适合冲击、疲劳测试

四、产品核心优势

1. 拉压两用：出厂证书同时包含拉伸、压缩两组校准数据，一台传感器兼顾拉力、压力测试

2. 抗偏心、耐疲劳：剪切梁结构，长期往复疲劳测试不变形，适合产线长期连续监测

3. 安装自由度高：中心螺纹吊装 + 外圈法兰固定，试验机、压机、工装夹具都能适配

4. 高精度原厂证书：随货附带日本原厂检测报告，包含多点校准原始数据，可用于设备验收、第三方计量审核、出口报关

5. 量程覆盖广：SHE 系列从 5kN~1MN 全系列，100kN 是中重型工业通用主力规格

五、典型应用场景

1. 材料力学试验机：金属 / 塑胶拉伸、压缩、弯曲、剪切强度测试

2. 工业压机、注塑设备：合模力、冲压压力实时监控

3. 工装夹紧力、螺栓预紧力检测

4. 疲劳耐久测试台：往复拉力 / 压力循环试验

5. 起重、吊装拉力监测、料仓料斗称重、汽车零部件力值检测

6. 高校实验室、第三方计量检测机构（自带原厂校准证书，无需二次送检）
