1.核心原厂技术参数

• 敏感栅尺寸：1mm×1mm（微型小栅，适配 PCB 微小应力集中区）

• 基底尺寸：4mm×4mm 圆形聚酰亚胺基底

• 灵敏系数：2.03±1.0%

• 温度自补偿：11.7ppm/℃（钢材专用补偿）

• 测量量程：±20000 με（微应变）

• 工作温度：-30℃ ~ +80℃

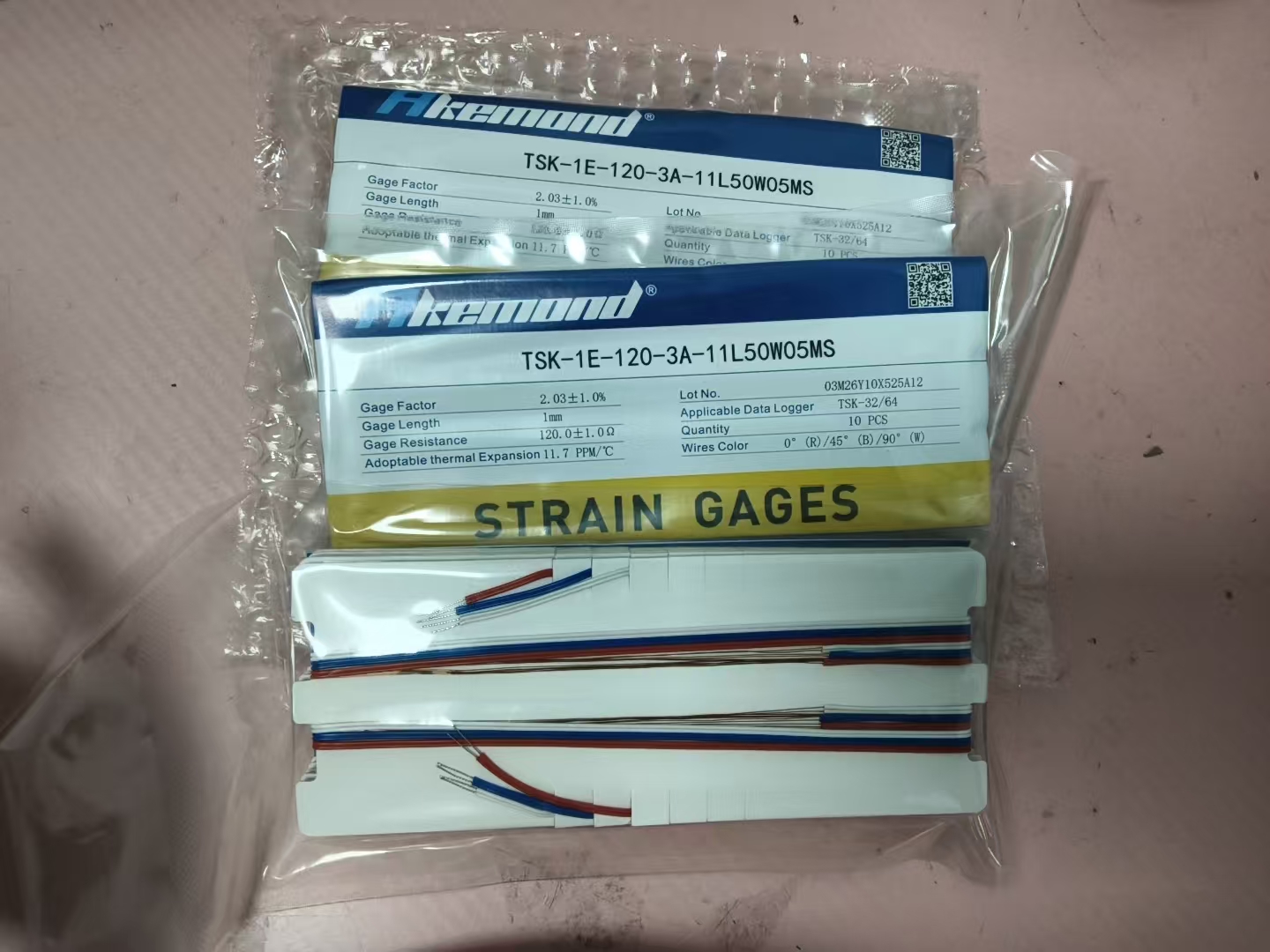

• 引线规格：5cm 漆包内引线 + 45cm PVC 三色引出线（红 0°/ 蓝 45°/ 白 90°）

• 单包规格：10 片 / 包

• 单片净重：约 1g

• 2.适配设备：阿克蒙德 TSK-8/32/64 系列应力测试仪，完全匹配 IPC-9704 电路板应力测试标准

3. 材质与结构特点

1. 康铜箔敏感栅 + PI 聚酰亚胺基底

   超薄柔性基底，可紧密贴合 PCB 板面，不影响板材原有形变；耐回流焊短期高温、耐车间潮湿环境，绝缘稳定。

2. 一体式三轴应变花（0°/45°/90°）

   单颗应变片同步采集平面三个方向应变，直接计算主应力、剪切应力，无需粘贴三片单轴片，消除贴片误差，数据精准。

3. 分段复合引线

   前端 5cm 超细漆包线，贴板后不翘边；后端加长 PVC 长线，布线不易拉扯脱焊，适配机柜远距离采集。

4. 全密封防潮封装

   出厂真空包装，贴片前不易受潮，适合 SMT、分板、组装多工序连续测试。

4. 核心优势

（1）微型 1mm 栅长，PCB 局部应力精准捕捉

（2）钢材专用温度补偿，温漂极小

（3）配套阿克蒙德应力仪即插即用

（4）符合 IPC-9704 行业强制标准

（5）一体三轴降低贴片工时

5. 主流应用场景（PCB 应力测试全覆盖）

1. SMT 制程：贴片、回流焊、波峰焊板材形变检测

2. 分板工序：V-CUT、激光分板、冲切分板应力峰值测试

3. 组装工序：锁螺丝、压合连接器、ICT/FCT 治具压合应力

4. 可靠性测试：跌落、振动、冷热冲击试验板应力采集

5. 汽车电子、新能源 PCB、工控主板可靠性验证

6. 拓展：金属薄板、小型结构件多向应力分析

6. 使用注意事项

1. 一次性耗材，贴片后不可重复取下复用；

2. 仅适配钢材基材，铝基板、FR4 玻纤板需选用对应补偿型号；

3. 最高耐受短时 120℃，不可长时间接触 200℃以上焊台；

4. 粘贴前必须打磨清洁 PCB 板面油污、阻焊，保证贴合无气泡；

5. 引线轻拉，避免漆包线断裂导致通道断路；

6. 未使用应变片密封避光存放，防止氧化受潮。
