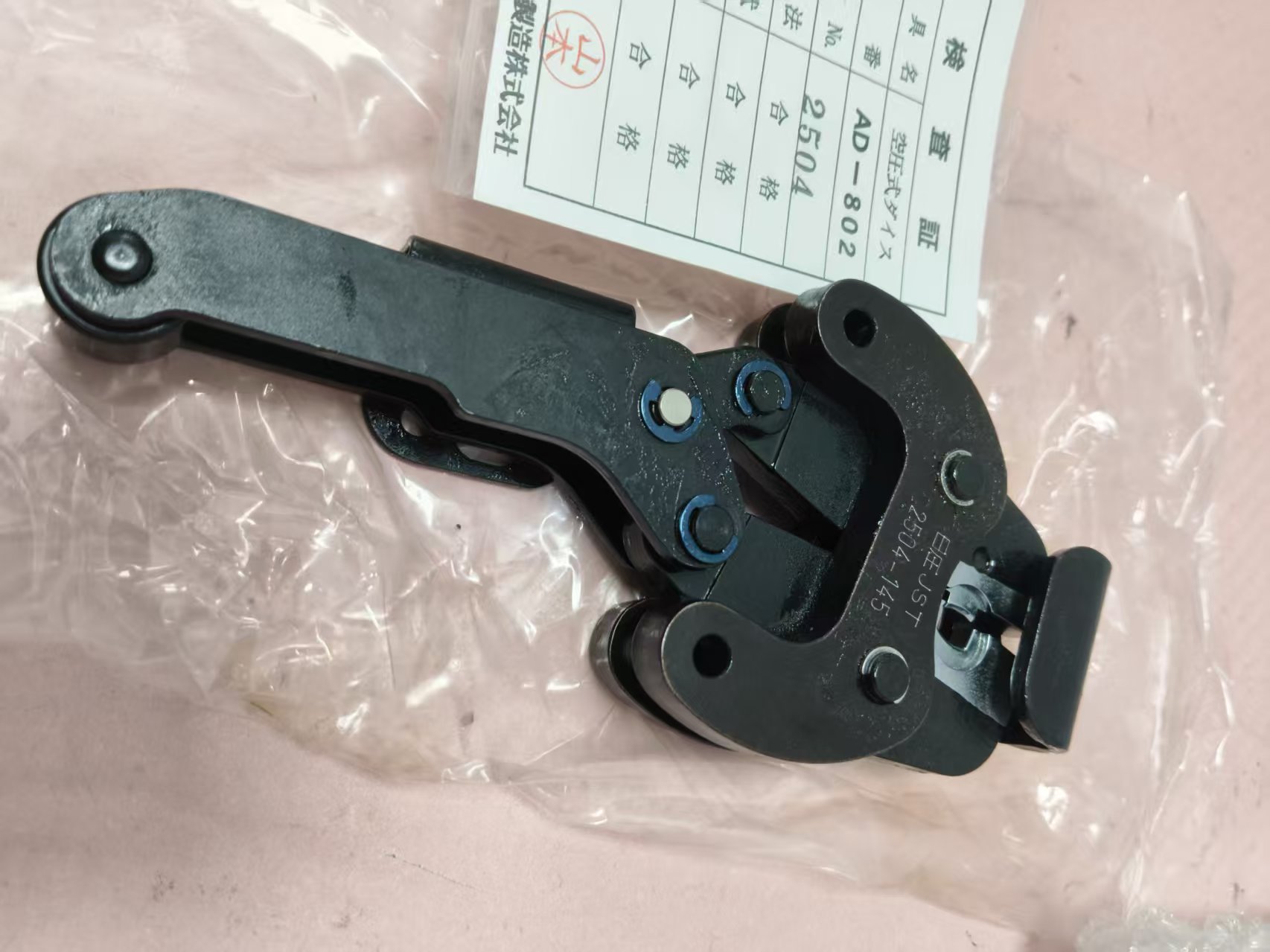

一、产品基础定义

二、核心规格参数

1. 适配端子

   裸端子规格 16-14#，专用匹配 JST 闭端端子 CE2、2-SDW、2-SDsq 双线对接套筒

2. 适用电线

   仅支持双线并压，线径范围 1.0～2.5mm²，不可压单线

3. 匹配主机（气动压线本体）

   YA-2、YA-2A、YAD-2A、YAT-2A 四款气动压接钳通用，快速拆装更换模具

4. 材质工艺

   高硬度合金工具钢，工作面精密研磨，整体镀镍防锈；耐磨、抗油污，长期量产不易崩口变形，符合 RoHS 无铅标准

三、结构与设计特点

1. 模具型腔专用双线压接齿形，压接受力均匀，端子与导线咬合紧密，拉拔力稳定达标，杜绝虚接、断线；

2. 卡扣式快装结构，无需复杂工具，车间可快速切换不同规格 AD 系列刀头；

3. 原厂出厂附带检查合格证，每批次做压接拉力、外观尺寸检测，一致性高；

4. 棘轮限位结构，每次压接压力恒定，适合流水线批量线束加工。

四、使用场景

• 汽车线束、工控设备、机床电机、家电内部配线；

• 两条同规格导线用闭端套管（CE2 系列）对接冷压；

• 工厂量产自动化 / 半自动化气动压接工位，替代手动钳提升效率。
