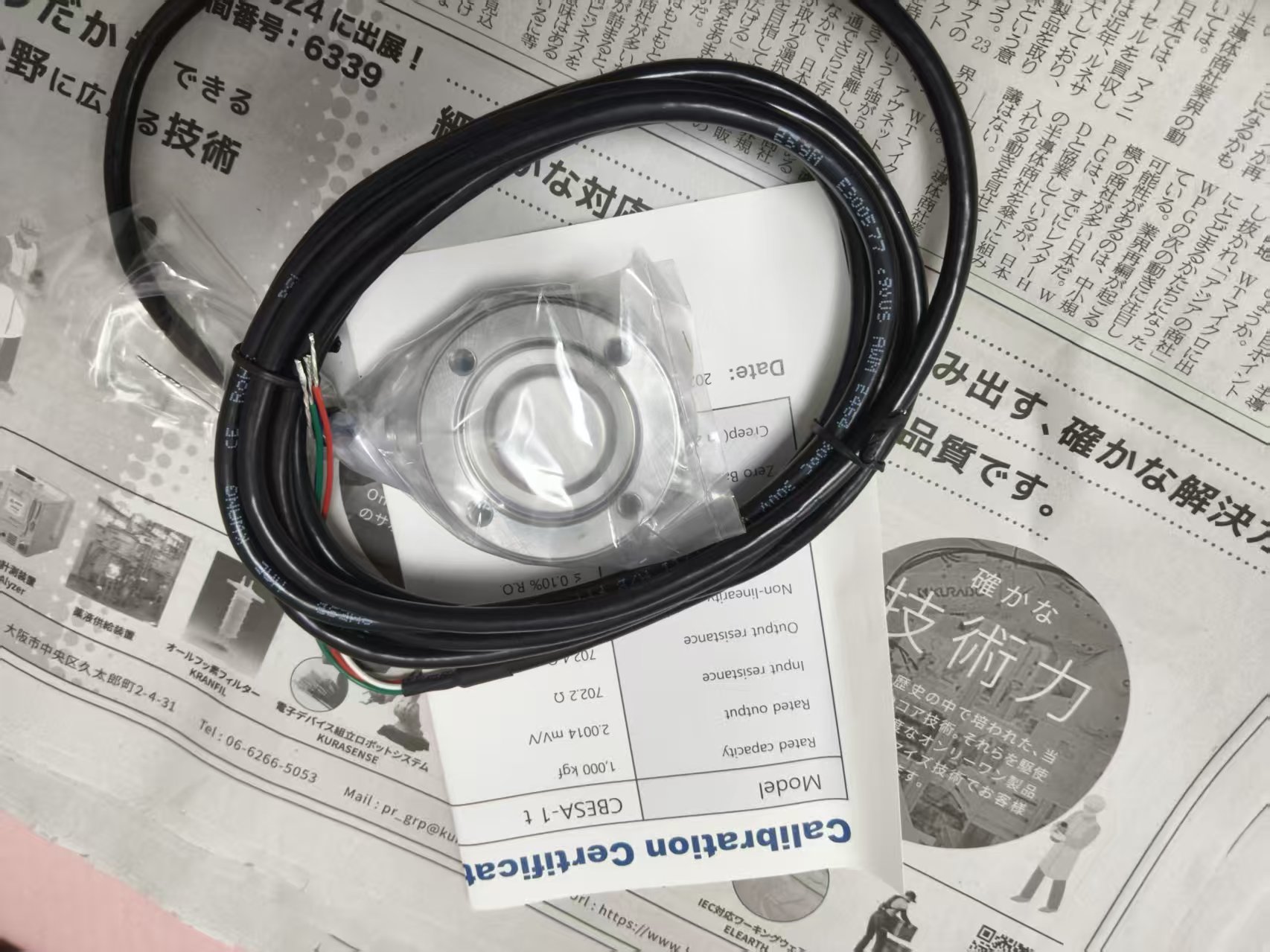

一、产品基础概述

基础外形规格

• 额定量程：1 tf（1000kg 力）

• 结构：扁平圆盘轮辐式，可受压、受拉双向测力

• 尺寸：外径 φ58mm，整体高度仅 12mm（超薄低剖面）

• 主体材质：17-4PH 沉淀硬化不锈钢，高强度、耐酸碱腐蚀

• 防护等级：IP67 全激光焊接密封，防水、防油、防尘，适配潮湿加工车间

• 标配线缆：φ5mm、3 米长 4 芯屏蔽信号线，抗工业电磁干扰

二、核心电气 & 精度参数

1. 灵敏度输出：2.0 mV/V ±0.25%（标准称重传感器信号，可直连尼利可 AE1000 等纠偏 / 测力控制器）

2. 综合精度（全量程）

• 非线性：≤0.1% R.O.

• 滞后：≤0.05% R.O.

• 重复性：≤0.05% R.O.

• 20min 蠕变：≤0.03% R.O.，长期测力漂移极小

3. 过载能力

• 安全过载：150% 1tf（1500kgf，日常短时超载无损坏）

• 极限破坏过载：300% 1tf（3000kgf），抗冲击优秀

4. 电气特性

• 推荐激励电压：3~12VDC（常用 10V），最大 15VDC

• 输入 / 输出阻抗：700Ω±10Ω

• 绝缘电阻：≥2000MΩ（50VDC）

5. 温度特性

• 补偿区间：-10℃ ~ +70℃

• 工作区间：-20℃ ~ +80℃

• 零点 / 量程温度漂移：≤0.05% FS/10℃，高低温环境测量稳定

三、产品核心优势

1. 超薄安装：仅 12mm 厚度，气缸压头、工装夹具、狭小设备缝隙均可内置安装；

2. 拉压通用：既可测下压压力，也可测向上拉力，一台多用；

3. 不锈钢密封：一体焊接无缝隙，机床切削液、粉尘环境长期稳定；

4. 抗侧向力：轮辐结构抵消偏心、侧向扭力干扰，测力误差小；

5. 兼容性强：标准 mV/V 模拟输出，适配市面绝大多数测力仪表、纠偏控制器、PLC 称重模块（含你采购的 NIRECO AE1000）。

四、典型应用场景

1. 自动化伺服压装机、铆钉 / 轴承压装力监控；

2. 材料拉伸 / 压缩小型试验机、按键 / 塑胶压力测试；

3. 卷材设备张力、纠偏张力检测（搭配 AE1000 控制器成套使用）；

4. 工装夹具夹紧力、冲压设备过载保护；

5. 小型料斗、顶升机构、起重设备测力称重；

6. 锂电、3C、汽车零部件产线在线力值检测。
