一、产品定位

二、核心功能

1. 传感器载波励磁

   内置 10kHz 正弦振荡源，输出 10Vrms 标准激励电压，给 LVDT 电感传感器提供稳定载波供电。

2. 微弱信号解调放大

   将传感器差动微弱感应信号解调放大，输出与位移 / 角度成正比的标准直流模拟电压。

3. 零点、量程双可调

   支持外接微调电位器，可独立校准零点偏移、满量程增益，适配不同行程 TWK 传感器。

4. 内置硬件保护

   集成电源反接保护、输出短路限流保护，工业恶劣工况不易烧毁。

5. 全密封抗干扰结构

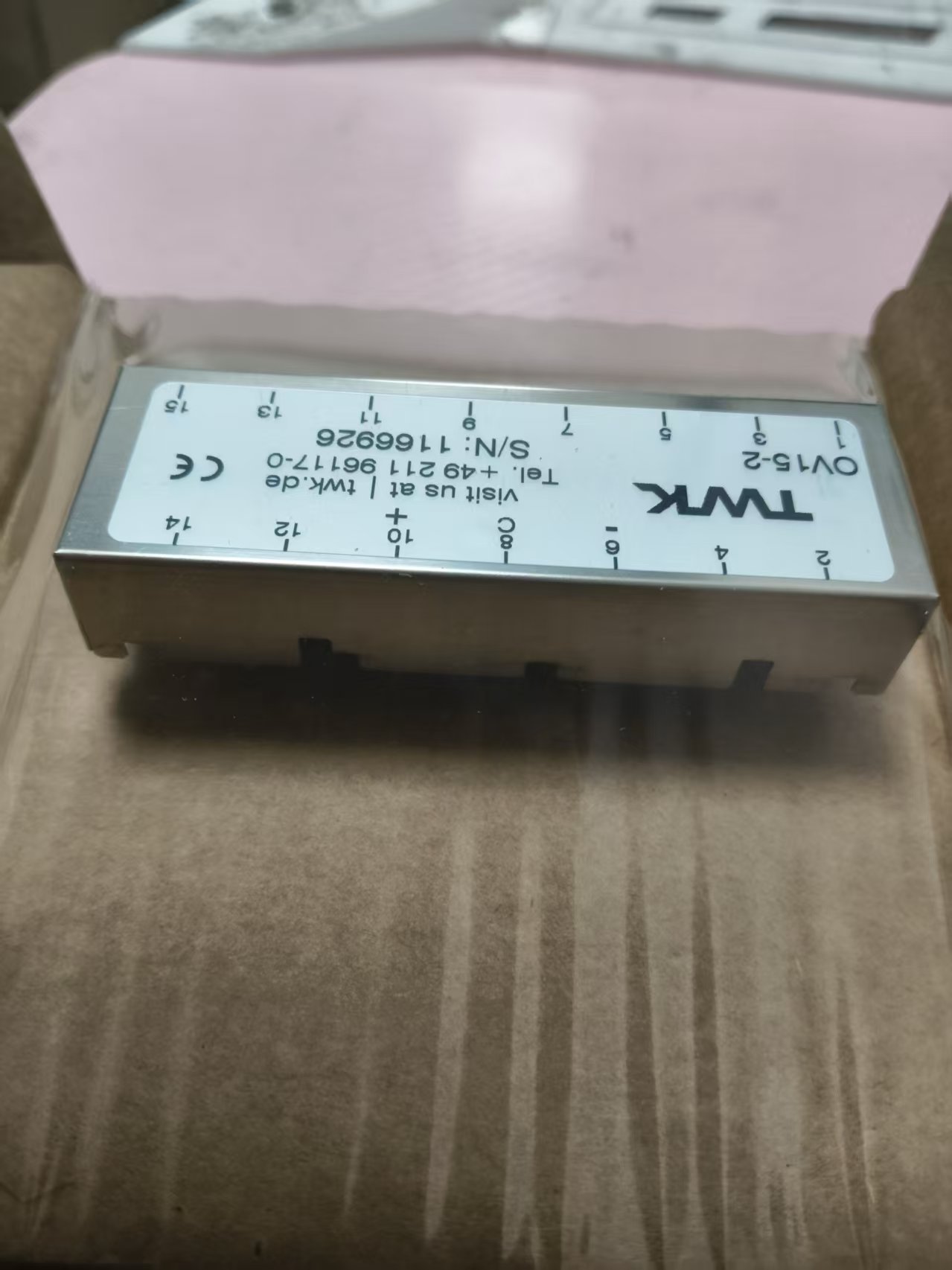

   镀镍金属外壳 + 内部环氧树脂气密灌封，防潮、抗冲击、抗振动、耐腐蚀性工业气体，适合轧钢、造纸、液压等多粉尘潮湿场景。

三、官方标准电气参数

四、安装与接线

1. 安装方式

• 底部多排焊针：直接焊接 PCB 板；

• 选配 DIN 导轨支架：控制柜标准导轨卡扣安装。

1. 引脚定义

   双排 15 针焊针，分区：±15V 电源输入、LVDT 传感器励磁接线、传感器反馈信号输入、±10V 模拟信号输出、外壳屏蔽地。

五、适配传感器型号

• IW 系列线性位移传感器：IW253、IW254、IW150、IW300 等 LVDT；

• GW 系列电感角度角位移传感器；

  不可搭配普通磁致伸缩、编码器、光电传感器使用。

六、典型应用场景

• 冶金轧钢：辊缝、板材厚度高精度位移监测；

• 造纸印刷：滚筒间隙、张力闭环位置控制；

• 机床液压：油缸行程、伺服阀阀芯位移反馈；

• 风电、起重、试验机、自动化精密检测工位。
