1、基础定位

2、核心硬件规格

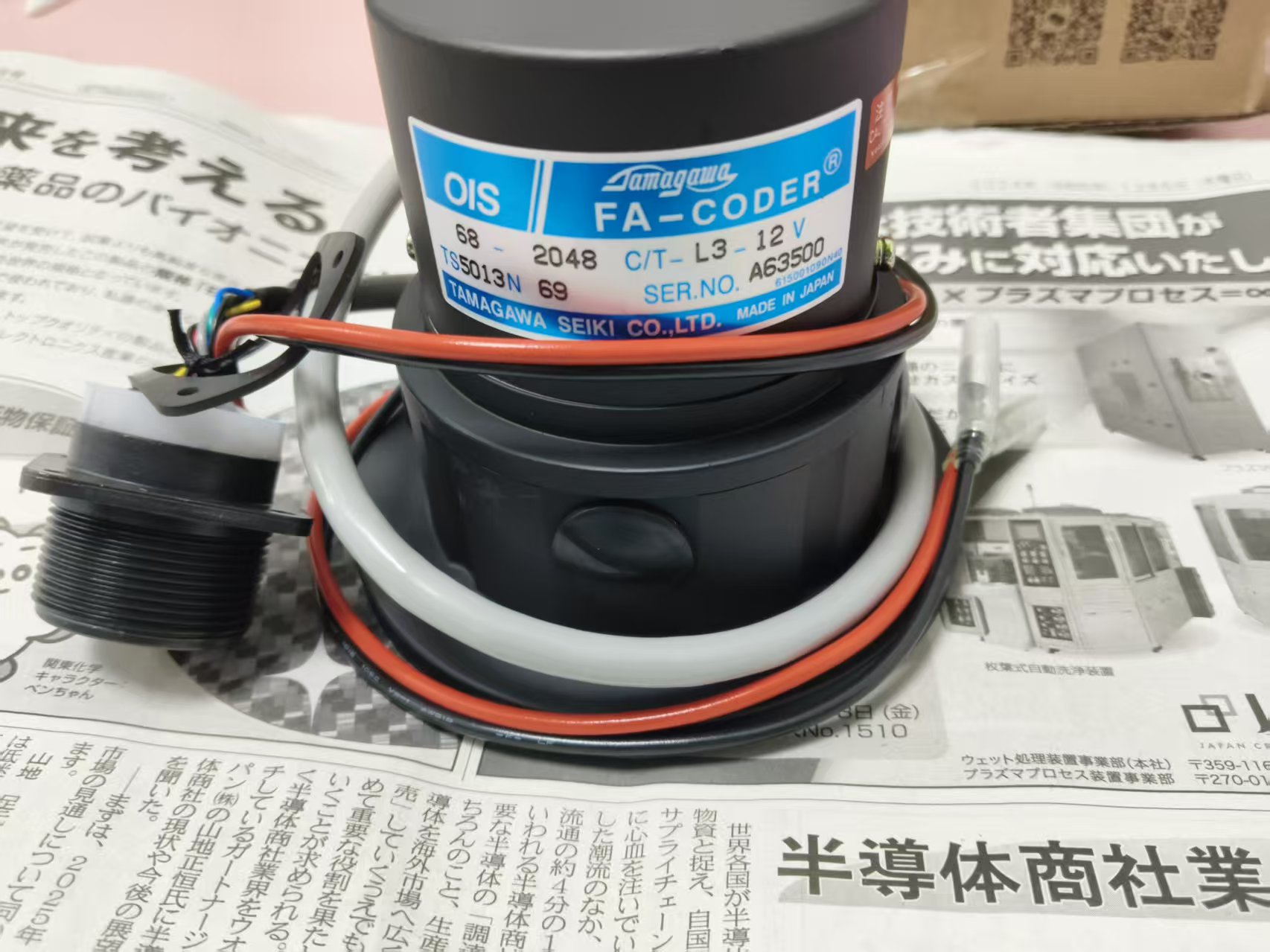

• 型号全称：OIS68-2048C/T-L3-12V（TS5013N69）

• 分辨率：2048 脉冲 / 转（2048C/T），定位精度高

• 输出信号：A/B/Z 三相差分长线驱动（RS422/AM26LS31 兼容），抗电磁干扰极强

• 供电：DC12V ±5%

• 机械规格：方形法兰壳体 68mm，实心轴 Φ10mm，法兰轴向安装

• 转速上限：2500rpm，最大响应频率 125kHz

• 防护等级：IP52，工作温度 - 10℃~+70℃

• 整机净重：约 1.0kg，启动扭矩极低，不额外增加电机负载

• 结构：无刷光学码盘，耐震动、长期免维护

3、核心产品优势

1. 差分抗干扰设计

   工业车间变频器、动力线干扰环境下，信号无丢失、无偏移，机床高速加工不丢步。

2. 2048 高解析度

   小角度细分控制，车床、加工中心进给定位重复误差极小，精加工效果稳定。

3. 日系耐用结构

   金属密封外壳，耐受油污、粉尘；光学无接触读取，磨损极低，设备年均故障率大幅降低。

4. 通用适配性强

   标准 12 芯航插接线，完美匹配三菱、松下、国产主流伺服驱动器，替换兼容简单。

5. 零位 Z 相脉冲

   每旋转一圈输出 1 个基准零位，设备回原点、精准分度必不可少。

4、主流应用场景

1. 数控设备：数控车床、加工中心、雕刻机进给 / 主轴伺服反馈

2. 工业自动化：搬运机器人、旋转变位机、龙门伺服定位

3. 升降 / 输送设备：电梯伺服、重型传动机构速度监测

4. 精密工装：纺织设备、印刷机械、检测分度平台闭环控制
