一、基本定位

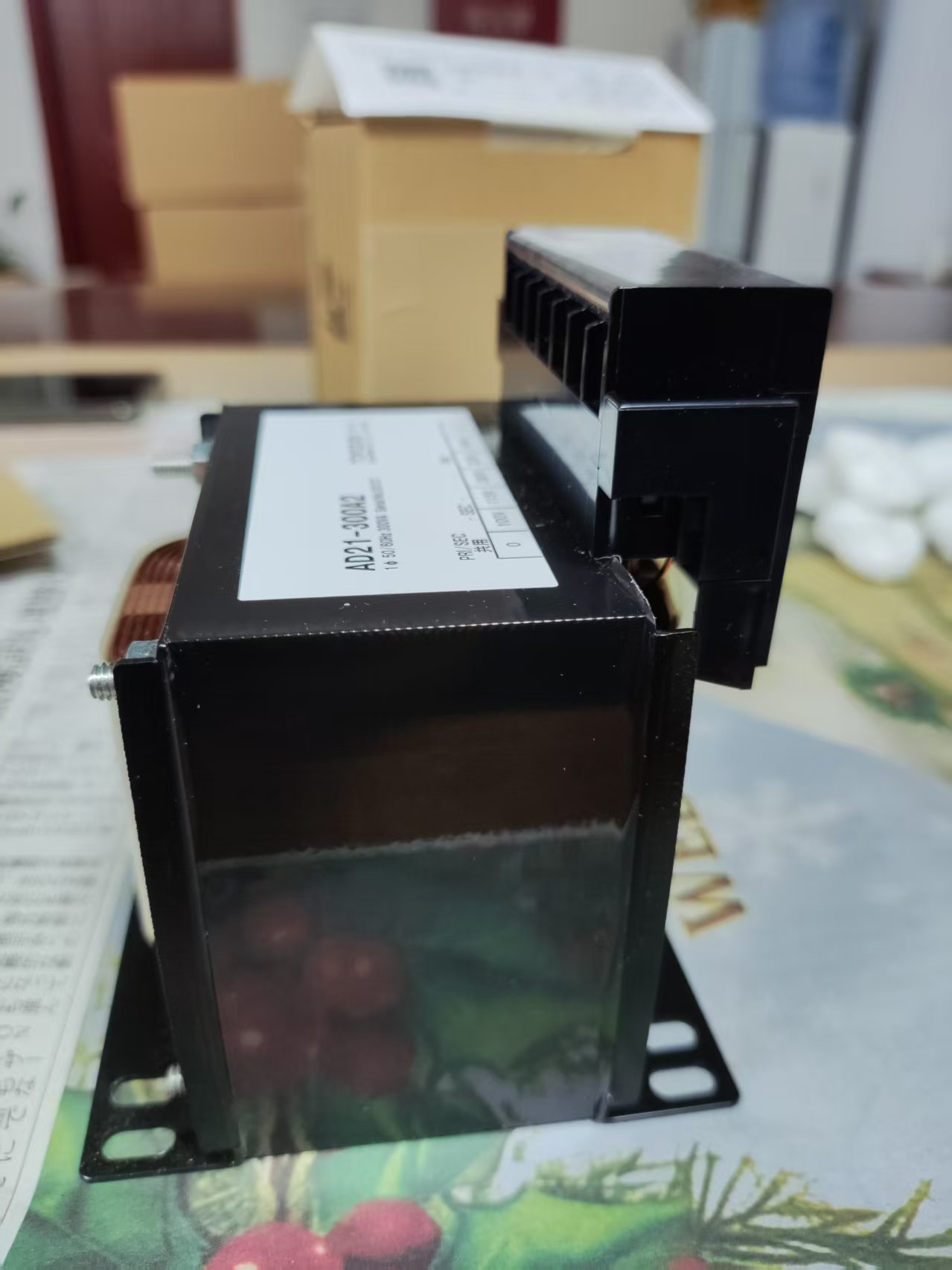

• 品牌：TOYOZUMI（日本丰澄电源）

• 型号：AD21‑300A2

• 类型：单相单绕组（自耦）降压变压器

• 容量：300 VA

• 用途：工业设备、控制柜、自动化装置，200V→100V 降压，适配日本进口设备

二、核心规格（参数全）

• 初级（输入）电压：200V / 220V / 240V（抽头切换）

• 次级（输出）电压：100V / 115V（抽头切换）

• 次级电流：3 A（max）

• 频率：50 / 60 Hz 两用

• 绝缘等级：A 种（温升 ≤60℃）

• 耐电压：AC 1.5 kV（1 分钟）

• 端子：M3.5 螺钉端子台（0V 初 / 次级共用）

• 外形尺寸：宽 88 × 深 89 × 高 101 mm

• 重量：约 2.4 kg / 个（净重）

• 安装：推荐 M4 螺钉，安装孔距 78×71 mm

• 标准：JIS C‑6436、RoHS 合规

三、结构特点（单绕组 = 自耦，省空间）

1. 单绕组（自耦）设计：初 / 次级共用绕组，无需输入输出绝缘，比隔离变压器更小巧，适合控制柜紧凑安装

2. 多抽头可调：输入 200/220/240V、输出 100/115V 可现场切换，适配中日电网

3. 端子台接线：M3.5 螺钉，接线方便，适合柜内固定布线

4. A 级绝缘 + 1.5kV 耐压：工业级可靠性，长期连续运行
