其他日本Oiles 奥伊尔斯日本Oiles奥伊尔斯无油滑动导轨STE28

日本Oiles奥伊尔斯无油滑动导轨STE28

日本Oiles奥伊尔斯无油滑动导轨STE28

货号: STE28

库存: 0

品牌: 日本Oiles 奥伊尔斯

¥0.00

简介

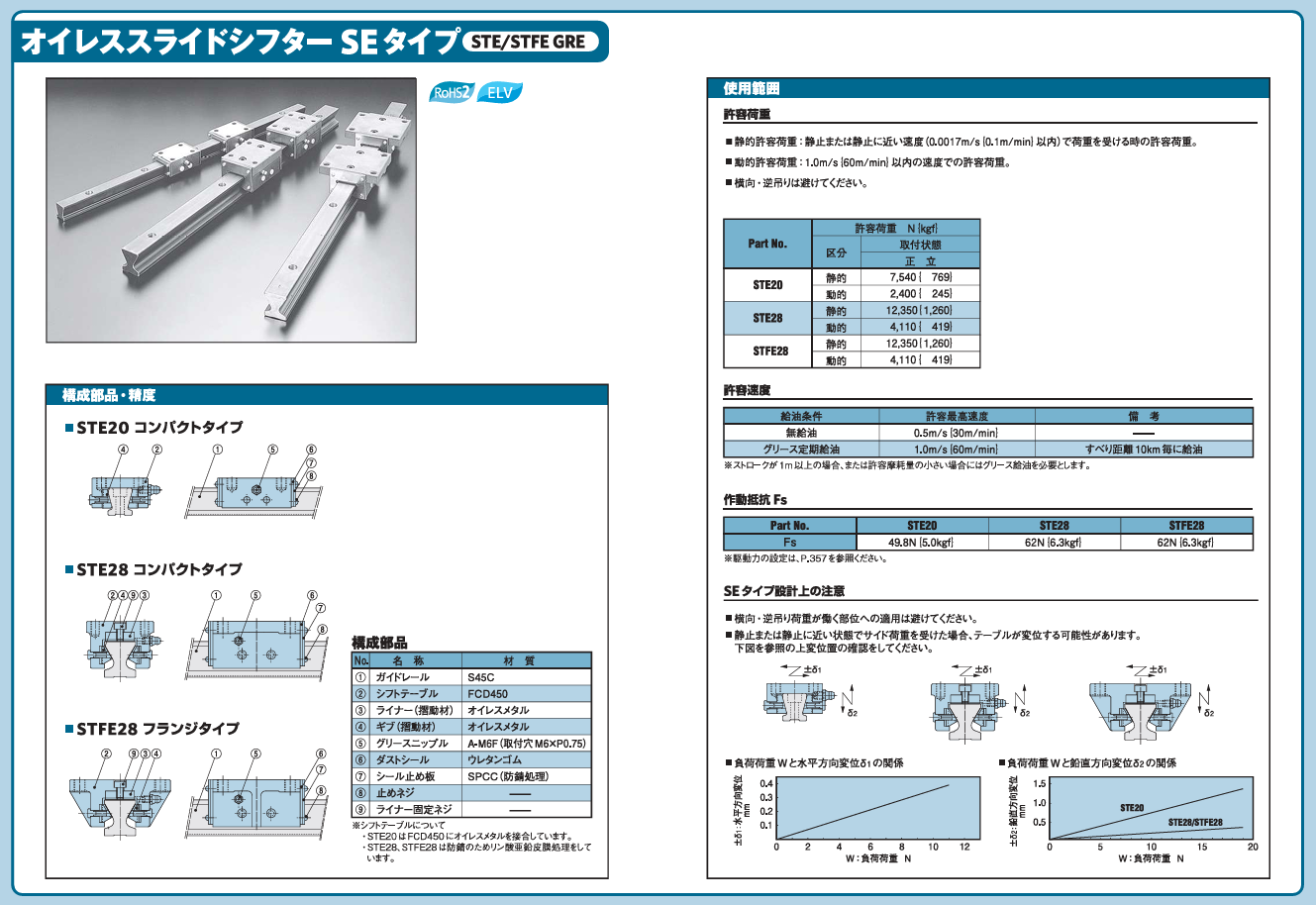

是一款免润滑的直线滑动导轨，SE 型自带间隙自动调整功能，安装更简便，图中展示了 STE20、STE28、STFE28 三种不同结构的导轨实物。

分类: 其他, 日本Oiles 奥伊尔斯,

产品详情

1. 构成部件与精度（構成部品・精度）

这部分用剖面图和表格展示了三种主要结构的内部构成和材质：

STE20 紧凑型（コンパクトタイプ）：窄型设计，适合安装空间有限的场景。
STE28 紧凑型：加宽型，承载能力更强。
STFE28 法兰型（フランジタイプ）：带法兰安装面，可从上方固定，安装更稳固。

核心部件材质表

No.	名称	材质
①	导轨	S45C
②	滑动平台	FCD450
③	无油衬套	无油金属
④	防尘密封	聚氨酯橡胶
⑤	润滑嘴	A-MF 型（M6×P0.75）
⑥	刮屑板	聚氨酯橡胶
⑦	安装板	SPCC（防锈处理）

2. 使用范围（使用範囲）

这部分是导轨的核心性能参数，直接决定选型：

许容载荷：区分静态和动态两种载荷，以及正立和侧装两种安装方式，单位为 N（kgf）。

例如：STE20 正立安装时，静态载荷为 7,540N（769kgf），动态载荷为 2,450N（245kgf）。

许容速度：根据润滑条件（无润滑 / 定期润滑），给出最高滑动速度（0.5m/s~1.0m/s），并注明了润滑周期。
作动抵抗（滑动阻力）：不同型号的初始滑动阻力值，例如 STE20 为 49.0N（5.0kgf）。

3. 设计注意事项（SE タイプ設計上の注意）

横向 / 逆向安装时，载荷容量会降低，需参考对应表格。
若在静止状态承受载荷，滑动平台可能发生位移，需使用防坠落结构或限位装置。
下方附带了载荷与水平 / 垂直方向位移量的关系曲线，用于评估导轨在不同载荷下的变形量，辅助精度设计。
