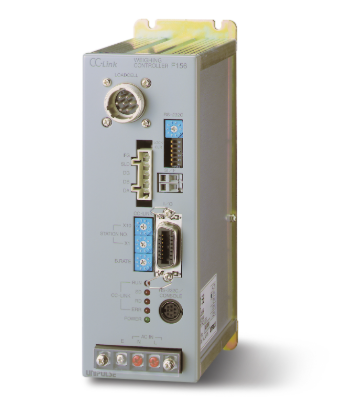

产品概述
该称重指示器非常适合嵌入式使用，如控制柜内部。 CC-Link 接口为标准。 它将高规格且多功能的功能浓缩到紧凑的机体中，如超低漂移高精度放大器和高速采样、便于自动称重机的称重序列功能，以及输入输出控制。
规格
模拟部分|配置部分|接口|通用性能|附件
| 模拟部分 |
| 施加电压 | 直流10 V±5% 输出电流，电流为120 mA，远程感测系统（最多可并联连接4,350 Ω串联负载单元） |
|---|
| 零调节范围 | 0 ~ 约 2 mV/V |
|---|
| 增益调整范围 | 0.3 ~ 2.0 mV/V |
|---|
| 最小输入灵敏度 | 0.3 μV/计数 |
|---|
| 精度 | 非线性：在0.01% FS
内 零漂移：在0.1 μV/°C范围内（类型为0.08 μV/°C）
增益提升：在15 ppm/°C以内（类型为7 ppm/°C） |
|---|
| 模拟滤波器 | 容器低通滤波器
-12 dB/10 2
/4/6/8 Hz |
|---|
| A/D转换器 | 速度...... 500倍/秒
分辨率...... 16位 |
|---|
| 最小指示性分辨率 | 1/10000（内部分辨率为1/40000） |
|---|
| 设定部分 |
| 如何设置 | 可由主机在CC-Link或RS-232C接口上配置，远程控制台单元C110或C120（单独出售）进行配置 |
|---|
| 记忆设定点 | • 默认设置...... NOV RAM（非易失性RAM）
· 其他集合值...... CMOS 内存由锂电池备份 *所有内存都可以锁定以便重写。 |
|---|
| 设置 | ·定量、大量输入、量化前、掉落、过量、缺失、上限、下限、接近零、降速设定、
·比较禁止时间、判决时间、完成输出时间、修正输入时间、方位数次数、判定次数、自动掉落修正系数、自动掉落修正平均次数、自动掉落限值
·定量与超缺位比较选择、上下限比较选择、近零比较选择、切断控制模式、数字减速与否、自动掉落校正、完成信号输出模式、超缺失比较模式、上下限比较模式
·数字滤波器、运动检测（时间）、运动检测（宽度）、零跟踪（时间）、零跟踪（宽度）， 模拟滤波器、控制台显示时间、SI/F 总重/净选择
·权重值、最大称重值、最小比例、净比、总重超、DZ 调节值、小数位、重力加速度补偿、设定值锁定（软锁定）
·简单比较，序列模式选择，序列模式是否输入补偿，序列模式下是否检查接近零，序列模式下是否检查权重值，选择外部控制输入0~4，选择外部控制输出0~6
·塔尔，参数重置，数字零，数字零重置，序列开始/停止，序列错误重置，零校准， 跨度校准 |
|---|
| 外部信号 | • 输入/输出（14p安酚型连接器）
• 输入（5点）：短接至COM端子时导通
· 输出（7点）：集电极开路输出 晶体管导通时输出开启 Vceo = 30 V（最大），lc = 50 mA（最大） |
|---|
| 界面 |
| CC-Link | 与三菱PLC
连接的现场网络 传输介质：3线（屏蔽）
传输速度：可选择156 K/625 K/2.5 M/5 M/10 M bps。 |
|---|
| RS-232C | 主机端的命令可以写入和读取权重数据、各种状态和不同集合值。 （远程控制台单元配置，专用于 C110 和 C120）
规格：RS-232C 兼容 传输方式：全双工/频率 同步
传输速率：起始于 1200/2400/4800/9600/19200/38400 bps
格式：数据长度：7/8 位
停止位长度：1/2 位
奇偶校验位：奇数/ 偶数/无 |
|---|
| SI/F | 2线串行接口 用于存储Uni脉冲打印机、外部显示器等的串行接口，仅输出输出 传输方式：同步速度 传输速度：600 bps |
|---|
| 总体性能 |
| 供电电压 | 交流100 ~ 240 V（自由电源）50/60 Hz |
|---|
| 功耗 | 13.0/12.5 VA（额定电压为100伏） |
|---|
| 使用条件 | 工作温度范围：-10°C ~ +40°C 储存温度范围：-20 ~ +80°C
湿度：85% 相对湿度或以下（非冷凝） |
|---|
| 尺寸 | 67（西）×185（H）×130（D）毫米（不包括突出物） |
|---|
| 重量 | 约1.7公斤 |
|---|
| 配件 |
| 交流输入线（3米） | 1本书 |
|---|
| 备用保险丝（0.5 A） | 1个角色 |
|---|
| 负载传感器连接器 | 1个角色 |
|---|
| 57系列14P连接器，用于外部输入和输出 | 1个角色 |
|---|
| RS-232C 连接器 | 1个角色 |
|---|
| CC-Link连接器 | 1个角色 |
|---|
| 迷你司机 | 1本书 |
|---|
| 壁挂配件 | 1个角色 |
|---|
| 压接端子 | 3 |
|---|
| 说明书 | 1卷 |
|---|
单独出售
| 产品名称 |
| C110 | 远程控制台用于配置，4键，线缆长度0.5米 |
|---|
| C120 | 远程控制台配置，12键，线缆长度0.5米 |
|---|
| CAAC2P-B3 | 交流输入代码 3 米 |
|---|
| CAAC3P-CEE7/7-B2 | 交流输入代码（250伏电压耐受）2米 |
|---|
| CA38X11 | miniDIN-D-Sub25p 交叉电缆 1 米 |
|---|
| CN20 | 57系列14P连接器，用于外部输入和输出 |
|---|
| CN61 | RS-232C 的圆形 DIN8p 连接器 |
|---|
| CN71 | CC-Link连接器 |
|---|
| CA4131 | 单端JR连接器（6芯）电缆尖柳线，3米 |
|---|
| CA4230 | JR-PRC转换继电器（6芯）电缆0.3米 |
|---|
| CA4311 | JR-PRC转换继电器（6芯）4-6线（520安培）1米 |
|---|
C120（左）/ C110（右）
显示设备如LED、荧光管和液晶显示器，根据制造工艺和批次大小，颜色会有细微变化。 请注意。
