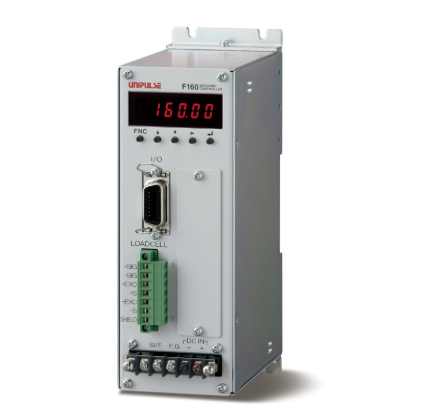

产品概述
● 紧凑型机身，适合多串称重机
集成 ● 高速A/D转换1000倍/秒，高速数字处理能力
● 配备
小型指示器和设置键 指示值可检查并设置
主机（亦可由主机如PLC完成）
● 0.1 μV/ 超低漂移°C
● 可安装在顶部、底部、左右的安装支架
● 可选安装CC-Link和BCD输出
紧凑型机身，适合多系列称重机集成
67（西）×185（H）×120（D）毫米
高速每秒1000次A/D转换和高速数字处理能力
保证整个输入范围的显示分辨率为1/10,000（内部为1/40,000）
配备小型指示器和设置钥匙
可以检查指示值并设置
主单元（通过安装可选接口，也可以从主机如PLC中设置）
0.1 μV/°C 的超低漂移
用于负载单元的高精度头放大器实现0.1 μV/°C
或更低的零漂移（典型值为0.08 μV/°C）
可安装在顶部、底部、左右的安装支架
附带的安装支架可以上下、左右方向安装。
与PLC连接的最佳接口
可选安装CC-Link或BCD输出之一
称重序列函数
只需给出称重指令，即可直接控制装卸门。
它能够构建更快的称重和控制系统线路，不受PLC指令时序的影响。
支持称重的广泛功能
·自动掉落校正：自动补偿实际掉落的波动，这些波动是称重误差的重要因素。
- 零跟踪：自动补偿温度变化引起的缓慢零漂移和零点移动。
强大的筛选器以选择特征
它配备了容器式低通滤波器以消除机械振动，并采用移动平均数字滤波器以减少重量摆动。
可拆卸两件式端子块
负载单元连接采用螺纹端子块，占用空间不大。 终端模块为两件式，可从主机上拆卸。
模型配置
规格
模拟部分|显示部分|外部信号|界面|通用性能|配件|单独销售
| 模拟部分 |
| 施加电压 | 直流10 V±5%，输出电流120 mA或更低
，远程感应系统（最多可并联连接4,350 Ω串联负载单元） |
|---|
| 零调节范围 | 0 ~ 约 2 mV/V 数字调整方法 |
|---|
| 增益调整范围 | 0.3 ~ 2.0 mV/V 带数字作的自动调整方法 |
|---|
| 信号输入范围 | 0.0 ~ 2.0 mV/V |
|---|
| 最小输入灵敏度 | 0.3 μV/计数 |
|---|
| 精度 | 非线性：在0.01%FS以内（一般环境FS为0.005%） 零
漂移：在0.1 μV/°C以内（RTI类型为0.08 μV/°C）
增益提升：在15 ppm/°C以内（类型为5 ppm/°C） |
|---|
| 模拟滤波器 | 容器低通滤波器（-12 dB/oct.），
频率为2、4、6和8 Hz |
|---|
| A/D转换器 | 速度：1000 次/秒 分辨率：24 位（二进制） |
|---|
| 展示部门 |
| 表示器 | 字高 8 mm 7セグメント赤色LED(6桁) |
|---|
| 表示値 | 5桁 符号：最上位桁にマイナス表示 |
|---|
| 表示回数 | 25回/秒(システム速度は1000回/秒) |
|---|
| 外部信号 |
外部出力信号
(7点) | ゼロ付近／大投入／中投入／小投入／不足／正量／過量／完了／常時OFF／下限／上限／安定／重量異常／シーケンスエラー／定量エラー／RUN／クロック（約1秒周期）
各制御出力は設定により選択可能
トランジスタのオープンコレクタ出力（エミッタ ＝ COM端子）
トランジスタONのとき、出力をLOとする
Vce ＝ 30 V（max）, Ic ＝ 50 mA（max） |
|---|
外部输入信号
（5点） | 数字零复位 / 数字零点 / 塔尔/塔尔复位 / 保持或判断 / 输入 / 放电切换 / 序列启动 / 序列停止 / 无功能
每个控制输入可根据设置
选择。触点（继电器、开关等）或非
接触式（晶体管， 开集电极输出的TTL）在短接到COM端子IC时导通
，IC电压不超过10 mA |
|---|
| 界面 |
| SIF | 两线串行接口 |
|---|
| CCL | CC-Link 接口（可选） |
|---|
| BCO | BCD 并行数据输出接口（可选） |
|---|
| 总体性能 |
| 供电电压 | DC 24 V（±15%） |
|---|
| 功耗 | 4W类型。 |
|---|
| 使用条件 | 工作温度范围：-10°C ~ +40°C
储存温度范围：-20 ~ +80°C
湿度：85% 相对湿度（非冷凝） |
|---|
| 尺寸 | 67（西）×185（H）×120（D）毫米（不包括突出物） |
|---|
| 重量 | 约1.2公斤 |
|---|
| 配件 |
| 外部输入/输出信号连接器 | 1 |
|---|
| 跳线 | 2 |
|---|
| 说明书 | 1 |
|---|
| CC-Link连接器（带CC-Link选项） | 1 |
|---|
| BCD输出连接器（带BCD输出选项） | 1 |
|---|
| 负载传感器输入连接器端子块（已安装在主机上） | 1 |
|---|
| 单独出售 |
| CN20 | 57系列14P连接器，用于外部输入和输出 |
|---|
| CN51 | BCD输出连接器 |
|---|
| CN71 | CC-Link连接器 |
|---|
| CN72 | CC-Link双排连接器 |
|---|
| CN80 | 负载传感器输入连接器端子 |
|---|
选项
| 产品名称 |
| BCO | BCD 并行数据输出接口 |
|---|
| CCL | 三菱CC-Link接口 |
|---|
| 选项数量 | 1 |
|---|
显示设备如LED、荧光管和液晶显示器，根据制造工艺和批次大小，颜色会有细微变化。 请注意。
