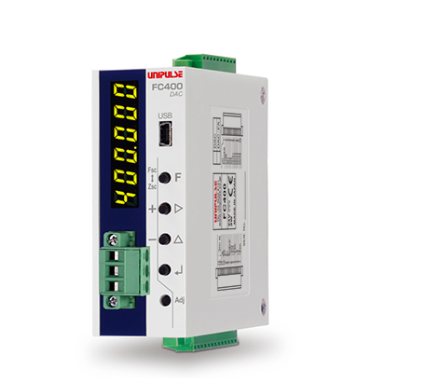

产品概述
FC400-232是一款紧凑型称重指示器，标
配RS-232C接口，适用于
所有称重场景，如料斗秤、包装秤和称重仪
。
高速采样与高分辨率
快速A/D转换，速度达1200倍/秒，高速数字处理，分辨率最高
达1/1000000
USB专用软件（免费软件）
通过USB接口进行
日志记录、绘图、参数设置和校准
抗噪高性能滤波器及自动滤波器调节功能
通过支持各种振动的低通滤波器（0.1 ~ 300 Hz）和对周期性振动有效的移动平均滤波器（关闭，2 ~ 512次）的组合，你可以自动找到既能实现准确性又能稳定的最佳值（如果你想自己设置，也可以手动调整）。
紧凑尺寸
节省空间，适合集成
。轻便紧凑的35毫米DIN导轨类型
富接口
标配RS-232C、SI/F和USB接口
充実機能を搭載
■標準計量シーケンス装備
投入・排出ゲートなどを直接制御できる
計量シーケンス機能を装備
■入力換算値表示機能
ロードセルの出力をmV/Vに換算した表示が可能
トラブル時の故障ブロックの切り分けに便利
■6桁表示も可能
24 bitのA/D変換器を活かした6桁表示が可能
■等価入力較正機能
ロードセルの出力値と対応する重量値を入力するだけで較正できる
■リニアライズ較正機能
ゼロ・スパン以外の中間の3点の較正を行うことによって、直線性を改善できる
直線性の悪い秤でも、高精度の秤に補正可能
型式構成
FC400-232を特集した過去のメールマガジンはこちら
仕様
アナログ部｜表示部｜外部信号｜インターフェイス｜一般性能｜付属品｜別売品
| アナログ部 |
| 印加電圧 | DC 5 V±5% 出力電流：90 mA 以下
DC2.5 V±5% 出力電流：45 mA 以下（設定により切換可）
レシオメトリック方式(350 Ω系ロードセル6個まで並列接続できる） |
|---|
| 信号入力範囲 | -2.5 ～ +5.1 mV/V |
|---|
| ゼロ調整範囲 | デジタル演算による自動調整方式 -0.5 ～ +2.0 mV/V |
|---|
| ゲイン調整範囲 | デジタル演算による自動調整方式 0.01 ～ 3.0 mV/V |
|---|
| リニアライズ機能 | ゼロ・スパン以外に最大3点の多点較正が可能 |
|---|
| 最小入力感度 | 0.15 μV/count |
|---|
| 精度 | 非直線性： 0.01% FS 以内
ゼロドリフト： 0.0002% FS/℃ Typ.
（印加電圧5 V, 3 mV/V較正時）
ゲインドリフト： 1 ppm/℃ Typ. |
|---|
| フィルタ | デジタルローパスフィルタ 可変：0.1 ～ 300 Hz
移動平均フィルタ OFF, 2 ～ 512回 |
|---|
| A/D変換器 | 速度：1200回/秒
変換分解能：24 bitバイナリー |
|---|
| 表示部 |
| 表示器 | 字高 8 mm 7セグメント緑色LEDによる数字表示 |
|---|
| 表示値 | 最大6桁 |
|---|
| 表示回数 | 1、3、6、13、25回/秒 |
|---|
| 外部信号 |
外部出力信号
（5点） | 各制御出力を設定により選択可能
トランジスタのオープンコレクタ出力
Vceo = 30 V、 Ic = 50 mA |
|---|
外部入力信号
（3点） | 各制御入力を設定により選択可能
接点(リレー、スイッチなど）または無接点（トランジスタ、フォトカプラなど）
COM端子と短絡したときをONとする
外部電源DC 24 Vをご用意ください |
|---|
| インターフェイス |
| 232 | RS-232Cインターフェイス（Modbus-RTU, UNI-Format選択） |
|---|
| SI/F | SI/F 2線式シリアルインターフェイス |
|---|
| USB | USBインターフェイス |
|---|
| 一般性能 |
| 電源電圧 | DC 24 V（±15%） |
|---|
| 消費電力 | 3 W typ. |
|---|
| 使用条件 | 使用温度範囲：-10℃ ～ ＋50℃
保存温度範囲：－20℃ ～ ＋85℃
湿度：85% RH 以下(結露不可) |
|---|
| 外形寸法 | 34(W)×88(H)×91(D) mm (突起部含まず) |
|---|
| 重量 | 約 220 g |
|---|
| CEマーキング適合 | EMC指令：EN61326-1 |
|---|
| 付属品 |
| クイックリファレンス | 2 |
|---|
| ミニドライバ | 1 |
|---|
| ジャンパー線 | 2 |
|---|
| 各種入出力コネクタ | 3 |
|---|
| 別売品 |
| CA81-USB | USBケーブル（A-miniBタイプ） 1.8 m |
|---|
| CN85 | 電源/センサ/RS-485（またはSIF）用13pコネクタ（付属品と同じ） |
|---|
| CN86 | D/Aコンバータ用3pコネクタ（RS-232Cコネクタと共通）（付属品と同じ） |
|---|
| CN87 | 外部入出力用10pコネクタ（付属品と同じ） |
|---|
显示设备如LED、荧光管和液晶显示器，根据制造工艺和批次大小，颜色会有细微变化。 请注意。
