产品概述

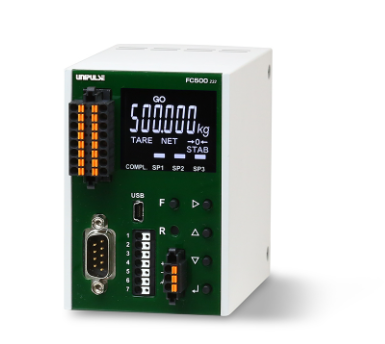

FC500-485是一款紧凑型称重指示器，标
配RS-485接口，适用于
所有称重场景，如
料斗秤、包装秤和复秤。
它可以通过RS-485接口连接，收集测量数据和结果。
节省空间且理想于集成
轻便紧凑的35毫米DIN导轨类型
尺寸：65（宽）×94（高）×108（深）毫米（不含突出物） 重量
：约370克
富接口
RS-485、SI/F和USB接口为标准
快速采样
快速A/D转换速度达1200倍/秒，高速数字处理（可切换至300倍/秒），分辨率
最高达1/100000
USB专用软件（免费软件）
通过USB接口进行
日志记录、绘图、参数设置和校准
配备全方位功能
■具备数据存储功能
校准值和误差信息可随时间记录，并通过
USB接口检查最新100个数据
■输入转换值显示功能
负载单元输出显示可显示为mV/V，便于在故障
时隔离故障块
■标准称重顺序 配备称重顺序功能，可直接控制
装卸闸门等。
■线性化校准函数 线性性可以通过
校准除
零跨度以外的中间三点来提升。即使是线性度较差的尺度，也可以校正为高精度尺度。
■最多32种存储记忆功能
测量设置值可以记忆并为每个品牌
选择，批量称重也很容易完成
■等效输入校准函数 校准只需输入负载单元
的输出值和对应的重量值即可。
模型配置
点击此处查看以往包含FC500-485的电子邮件杂志
规格
模拟部分|显示部分|外部信号|界面|通用性能|配件|单独销售
| 模拟部分 |
| 施加电压 | 直流5 V±5% 输出电流：90 mA或更低
比例系统（最多可并联连接6个350 Ω串负载单元） |
|---|
| 信号输入范围 | -2.5 ~ +5.1 mV/V |
|---|
| 零调节范围 | 自动调整方法，数字计算为-0.5 ~ +2.0 mV/V |
|---|
| 增益调整范围 | 带数字计算的自动调节方法 0.005 ~ 3.2 mV/V |
|---|
| 线性化函数 | 除了零跨度外，最多可进行3点多点校准 |
|---|
| 最小输入灵敏度 | 0.15 μV/计数 |
|---|
| 精度 | 非线性：在0.01% FS
内 零漂移：0.0002% FS/°C Typ.（3 mV/V校准时）
增益提升：1 ppm/°C Typ. |
|---|
| 滤波器 | 数字低通滤波器 可变频率：0.1 ~ 300 Hz
移动平均滤波器关闭，2 ~ 512次 |
|---|
| A/D转换器 | 速度：1200 次/秒，300 次/秒（可通过设置切换）
转换分辨率：24 位二进制 |
|---|
| 展示部门 |
| 指标 | 数字显示，配备11毫米字体高度的LCD模块 |
|---|
| 显示价值 | 6位数字符号：顶位数字为减 |
|---|
| 单位 | t、g、kg、lb、N、无 |
|---|
| 印象 | 1、3、6、13、25次/秒 |
|---|
| 状态显示 | COMPL./SP1/SP2/SP3/HI/GO/LO/NZ/TARE/NET/HOLD/ZALM/STAB |
|---|
| 外部信号 |
外部输入信号
（5点） | 每个控制输入可通过设置
<无电压触点输入>
选择。触点（继电器、开关等）或非接触式（晶体管、光耦合器等）。短接到
COM端子时，开启
<加共/负共电压输入>（订购时指定）触
点（ 继电器、开关等）或非接触式（晶体管、光耦合器等）当
输入端子与COM端子之间施加电压时，电压会被打开
。额定电压：直流27.6伏或以下
。导通状态：直流9伏或更高（直流24伏，负载电流约10 mA）
关断状态：直流3伏或以下 |
|---|
外部输出信号
（5点） | 每个控制输出可通过设置
Sink/源共享 Photomoss 继电器输出
Vceo = 30 V，Ic = 50 mA 来选择 |
|---|
| 界面 |
| 485 | RS-485接口
（Modbus-RTU，选用UNI-Format） |
|---|
| SIF | SI/F 2线串行接口 |
|---|
| USB | USB接口 |
|---|
| 总体性能 |
| 供电电压 | DC 24 V（±15%） |
|---|
| 功耗 | 4W类型。 |
|---|
| 使用条件 | 工作温度范围：-10°C ~ +50°C 储存
温度范围：-20°C ~ +85°C
湿度：85% 相对湿度或以下（非冷凝） |
|---|
| 尺寸 | 65（W）×94（H）×108（D） 毫米（不包括突出物） |
|---|
| 重量 | 约370克 |
|---|
| 符合CE标志 | EMC指令：EN61326-1 |
|---|
| 配件 |
| 说明书 | 2 |
|---|
| 跳线 | 2 |
|---|
| 电源连接器 | 1 |
|---|
| 迷你司机 | 1 |
|---|
| 输入/输出连接器 | 1 |
|---|
| RS-485连接器 | 1 |
|---|
| 单独出售 |
|
|
| CN7B | 电源连接器（与配件相同） |
|---|
| CN7D | 输入/输出连接器（与配件相同） |
|---|
| CN7C | RS-485连接器（与配件同） |
|---|
显示设备如LED、荧光管和液晶显示器，根据制造工艺和批次大小，颜色会有细微变化。 请注意。
