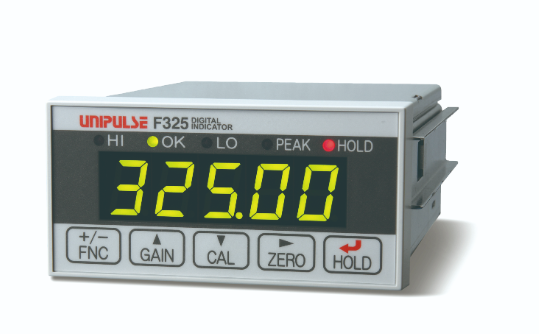

DIN96×48毫米尺寸的尾部传感器数字指示器
● 3000倍/秒高速处理（24位分辨率）
● 采用模拟和数字技术
的高性能滤波器● 快速响应和高精度称重至关重要的应用
● 有专用软件允许您在电脑上配置设置。
模拟峰值保持
峰值保持电路保持模拟信号的峰值不受
采样速度等影响，因此可以捕捉更快的峰值。
数字峰值/采样保持
保持A/D转换后数字滤波测量的峰值或任意点，推荐用于
稳定性导向测量
3000次/秒的快速处理（24位分辨率）
可以每秒3000次*的速度数字处理传感器输入信号，输出
速度可*调整为每秒30次和每秒300次。滤波器的效果
可增强，且兼容强调稳定性的测量。
高效滤波器充分利用模拟和数字技术
消除输入信号中的不必要振动和噪声，实现“快速”且“准确”的指示器。
模拟和数字滤波器（低通、移动平均）可同时使用。从高速现象到稳定性导向现象的广泛应用中选择最合适的滤波器
界面
RS-485（Modbus-RTU，自定义格式选择）或 SI/F（我们的串口接口）作为标准
从那些需要快速响应的应用开始，称重
<快速响应>
模拟峰值保持，提供每秒3000次的高速处理，支持判断输出。适合短
节拍时间的应用
< 高精度>
它也可以通过调整A/D转换速度和滤波效果设置来称重应用。
有免费软件允许你在电脑上配置设置。
通过RS-485或RS-232C连接到计算机编辑和保存集合值
规格
模拟部分|显示部分|外部输入/输出信号|接口|通用性能|配件
| 模拟部分 |
| 施加电压 | 直流10或2.5 V±10%（可根据设置切换）
输出电流30 mA或更低 |
|---|
| 信号输入范围 | -3.0 ~ +3.0 mV/V |
|---|
| 精度 | 非线性：0.02% FS±1位，3 mV/V输入 零
漂移：在0.5 μV/°C以内 RTI
增益提升：在25 ppm/°C |
|---|
| A/D转换器 | 速度：30、300、3000 次/秒（可根据设置切换）
分辨率：24位（二进制） |
|---|
| 模拟滤波器 | 初级低通滤波器
fc = 10 Hz， 30 Hz， 100 Hz， 300 Hz， 1 kHz， 3 kHz， 10 kHz， 30 kHz（可根据设置切换） |
|---|
| 数字滤波器 | 滤波器1：容器特性 二阶低通滤波
器 截止频率可任意设定为采样速度的1/300或更高，且1/10或更小（也不能选择滤波器）
3000 次/秒：10 ~ 300 Hz，300 次/秒：1 ~ 30 Hz，30 次/秒：0.1 ~ 3 Hz
滤波器 2：移动平均
OFF，可以任意设置，次数为2 ~ 999次 |
|---|
| 结局 | 1/30000（3.0 mV/V输入） |
|---|
| 模拟监听输出 | 约2 V/1 mV传感器输入电压（负载电阻2 kΩ >） |
|---|
| 保持函数 | 采样，峰值（模拟峰值：响应频率1 kHz或数字峰值可通过设置切换） |
|---|
| 展示部门 |
| 指标 | 字体高度 15毫米 7段绿色LED数字显示（5位数字）
数字：5位 指示值：-19999 ~ +999999 小
数点：可选显示位置（0.000， 0.00， 0.0， 0） |
|---|
| 表示项目 | 状态显示：红色 LED：HI、LO、PEAK、HOLD、GREEN LED：OK
显示次数：3、6、13、25次/秒 |
|---|
| 外部输入/输出信号 |
外部输入
（3点） | 无电压接触>
输入<DZ、HOLD和H.RESET<b10>可连接继电器、开关、晶体管等。 输入信号通过短接和打开输入端子和COM端子来输入。
连接晶体管时，采用汇类连接
内部电源电压：直流12 V，短路电流约4 mA
<共/负共共 输入电压>（订购时指定）
继电器、开关、晶体管等可连接。 通过在输入端子与COM端子之间施加电压来输入信号。
连接晶体管时，正共通时采用汇流类型，公共
负时连接源头类型。额定电压：最大直流27.6 V，导通状态：直流9 V或更高（负载电流约10 mA，直流24 V），关断状态：直流3 V或更低 |
|---|
外部输出
（5分） | HI、OK、LO、选择输出1、选择输出2
（可通过设置上限、下限、报警、运行、保持、接近零、DZ响应来选择可选输出）接收
器/源共用光苔继电器输出
额定电压：最大直流30伏，额定电流：最大100毫安，工作时间：约1毫秒 |
|---|
| 界面 |
| 485 | RS-485 通信接口（Modbus-RTU，UNI-格式） |
|---|
| SIF | SI/F（我们的串口接口） |
|---|
| BCD | BCD 并行数据输出接口（汇类类型）（可选） |
|---|
| BSC | BCD 并行数据输出接口（源类型）（可选） |
|---|
| DAV | D/A 转换器（电压输出）（可选） |
|---|
| 戴 | D/A 转换器（输出电流）（可选） |
|---|
| 232 | RS-232C 通信接口（可选） |
|---|
| 总体性能 |
| 供电电压 | 交流 100 V ~ 240 V（+10%-15%）（免费供电） 50/60 Hz
直流 12 V ~ 24 V（±15%）（直流电源于订购时指定） |
|---|
| 功耗 | 交流电3瓦，典型。
直流4瓦，典型。 |
|---|
| 浪涌电流（典型）交流规范 | 2 A，1毫秒：交流 100 V 平均负载状态
（环境，冷启动）
4 A，1 毫秒：交流 200 V 平均负载状态
（环境，冷启动） |
|---|
| 浪涌电流（典型）直流规范 | 2 A，20 毫秒：直流 12 V 平均负载状态
（环境，冷启动）
1 A，50 毫秒：直流 24 V 平均负载状态
（环境，冷启动） |
|---|
| 使用条件 | 工作温度范围：-10 ~ +40°C 储存温度范围：-40 ~ +80°C
湿度：85% 相对湿度或以下（非冷凝） |
|---|
| 尺寸 | 96（西）×48（H）×132.5（D）（毫米）（不包括突出物） |
|---|
| 面板切割尺寸 | 92×45（+1-0）（毫米） |
|---|
| 重量 | 约600克 |
|---|
| 符合CE标志 | EMC 指令EN61326-1
安全规范EN61010-1，EN62311 |
|---|
| 配件 |
| 交流电源线 3 米（选择交流电源时） | 1 |
|---|
| 3P-2P 适配器（交流电源选择） | 1 |
|---|
| I/O输出连接器端子块（从底部接线，已安装在主机上） | 1 |
|---|
| I/O输出连接器端子块（从上方接线，已安装在主机上） | 1 |
|---|
| 说明书 | 1 |
|---|
| 终端电阻（选择RS-485） | 1 |
|---|
| BCD输出连接器（带BCD选项） | 1 |
|---|
单独出售
| 产品名称 |
| CA325AC3P-B3 | 交流输入代码3米（与配件相同） |
|---|
| CA325AC3P-CEE7/7-B2 | 交流输入代码（250伏电压耐受）2米 |
|---|
| CN3P-2P | 3P-2P 交流输入码转换插头（与配件相同） |
|---|
| CN51 | BCD输出连接器 |
|---|
| CN82 | 输入输出连接器端子块（正面有线） |
|---|
| CN83 | I/O 输出接口端子块（从底部接线）（与配件相同） |
|---|
| CN84 | 输入输出连接器端子块（从顶部接线）（与附件相同） |
|---|
| TSU03 | 闪电浪涌单元直流规范 |
|---|
模型配置
显示设备如LED、荧光管和液晶显示器，根据制造工艺和批次大小，颜色会有细微变化。 请注意。
