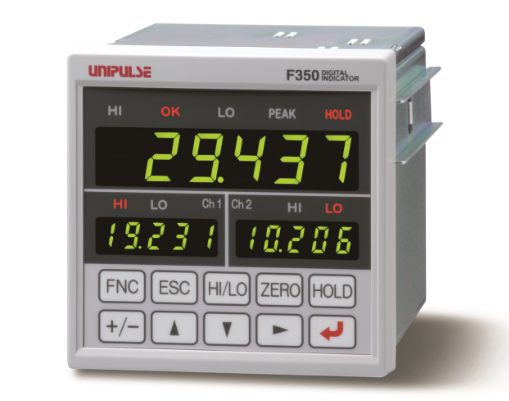

输入两通道应变计传感器的数字指示器配备
CH1+CH2和CH1-CH2等计算功能，非常适合测量总负载、差速和平衡等载荷
。
2声道输入
应变计传感器2 CH输入值可输出，计算判断输出可行，计算值显示在
主显示器上，CH1和CH2的输入值显示在子显示器上。
计算函数
● ch1+ch2・・・・・・・・・・・ 将 ch1 和 ch2 值
相加 ● ch1-ch2・・・・・・・・・・・从 ch1 值
中减去 ch2 值 ● |ch1-ch2|・・・・・・・・・・ 计算 ch1 和 ch2
值的绝对差值 ● 选择较高的ch1和ch2值・・・・・・・・・高选择
● 选择较低的ch1和ch2值・・・・・・・・・低选择
配备9点判决输出
●作值：HI， OK， LO
● ch1 值：HI， LO， 报警输出
● ch2 值：HI， LO， 报警输出
每个磁场每秒3000次的快速采样
它配备了高速CPU，能够以每秒3000次的速度从传感器输入处理到输出，确保
捕获所需的点（可切换至每秒300次）。
数字零与数字偏移
指示值可以通过按键作将它降为零，并且还配备了从指示值中减去设定值的功能。
当无法卸载或施加偏移时推荐使用。
模拟监听输出
每个声道可以输出与输入信号成比例的电压，方便在录音机等设备上录制。
带有滞后作用的上下限比较函数
你可以在比较上下限时机上增加较大的范围。 防止杂音，提供快速且准确的对比输出
上输出和下输出时间图（计算值）第1章和第2章仅显示HI和LO输出。
保持函数
配备计算值保持函数（样本、峰值、底部、平均值）。
也可以通过外部信号设置该区段。
示例1）采样保持
示例2）所有区段的峰值保持
示例3）外部指定的区间平均值成立
应用示例
它能够高速且精准地管理载荷和压力。
规格
模拟部件|显示部分|保持|外部信号|接口|通用性能|配件|单独出售
| 模拟部分 |
| 传感器输入数量 | 2个输入（奇怪的规范输入） |
|---|
| 传感器施加电压 | 直流10 V，2.5 V±5%（可通过设置切换）
输出电流：60 mA或以下（2通道合计） |
|---|
| 以下是每个传感器输入的共同点 |
| 信号输入范围 | -3.0 ~ +3.0 mV/V |
|---|
| 精度 | 非线性：在0.02% FS的±位数（3.0 mV/V输入时） 零
漂移：在0.5 μV/°C RTI
范围内 增益提升：在0.01%/°C |
|---|
| A/D转换器 | 速度：3000 倍/秒（可切换至 300 倍/秒）
分辨率：24 位（二进制） 1/10000 至 1 mV/V |
|---|
| 模拟滤波器 | 低通滤波器（-6 dB/oct） 选择3 Hz、30 Hz、300 Hz和1 kHz |
|---|
| 模拟监听输出 | 输出电平：每1 mV/V输入电压2 V
负载电阻：2 kΩ 或以上 |
|---|
| 展示部门 |
| 指标 | 主显示屏：
15毫米高度7段绿色LED数字显示（6位数字） 子
显示屏：
8毫米字体高度7段绿色LED数字显示（5位数字） |
|---|
| 显示价值 | 主显示：
5位数字 -999999 ~ +999999 符号：最大数字为负
子显示：
5 位数字 -19999 ~ +19999 符号：最高数字为负 |
|---|
| 印象 | 可以选择3、6、13或25周期/秒 |
|---|
| 状态显示 | 高/好/高/峰值/保持/高（第一声）/低（第一声）/高（第2声）/低音（第二声） |
|---|
| 停 |
| 采样、峰值、底部、平均
音域设置（所有区段、外部、外部+时间） |
|---|
| 外部信号 |
外部输出信号
（11点） | 上下限比较输出（HI（ch1）、LO（ch1）、HI（ch2）、LO（ch2）、HI（作）、OK（作）、LO（作）/保持完成输出/报警输出（ch1）/报警输出（ch2）/RUN输出
开集电极输出电路（汇型），Vceo = 30 V（最大），Ic = 30 mA（最大） |
|---|
外部输入信号
（4点） | 保持段控制输入/保持释放输入/数字零点1/数字零点2
无电压接触输入电路（负共性类型），IC = 10 mA 或更小 |
|---|
只能包含一种接口
选项 |
| SIF | 两线串行接口 |
|---|
| BCO | BCD 并行数据输出接口（可选） |
|---|
| D3V | D/A 转换器电压输出（3 声道）（可选） |
|---|
| DAV | D/A 转换器电压输出（可选） |
|---|
| 戴 | 模式转换器电流输出（可选） |
|---|
| 232 | RS-232C 通信接口（可选） |
|---|
| 总体性能 |
| 供电电压 | 交流 100 V ~ 240 V +10%-15%（自由功率） 50/60 Hz |
|---|
| 功耗 | 6瓦典型。 |
|---|
| 使用条件 | 工作温度范围：-10 ~ +40°C 储存温度范围 -40 ~ +80°C
湿度：相对湿度85%或以下（非冷凝） |
|---|
| 尺寸 | 96（W）×96（H）×138（D）毫米（不包括突出物） |
|---|
| 面板切割尺寸 | 92×92+1-0毫米 |
|---|
| 重量 | 约1.0公斤 |
|---|
| 符合CE标志 | EMC 指令EN61326-1
安全规范EN61010-1，EN62311 |
|---|
| 配件 |
| 交流输入代码（标称额定125伏）3米 | 1 |
|---|
| 3P-2P 交流输入码转换插头 | 1 |
|---|
| 带盖的FCN系列I/O连接器 | 1 |
|---|
| 铁氧体芯 | 2 |
|---|
| 说明书 | 1 |
|---|
| BCD输出连接器（带BCD输出选项） | 1 |
|---|
| 工作杆（可选D/A转换器（3声道）） | 1 |
|---|
| 迷你驱动器（可选D/A转换器） | 1 |
|---|
| 模拟输入/输出连接器端子块（安装在主机上） | 1 |
|---|
| 单独出售 |
| CA372-I/O | 一端带FCN连接器的电缆，3米 |
|---|
| CA325AC3P-B3 | 交流输入代码 3 米 |
|---|
| CA325AC3P-CEE7/7-B2 | 交流输入代码（250伏电压耐受）2米 |
|---|
| CN3P-2P | 3P-2P 交流输入码转换插头（与配件相同） |
|---|
| CN34 | RS-232C 的 D-Sub9p 连接器 |
|---|
| CN50 | 带盖的FCN系列I/O连接器（与配件相同） |
|---|
| CN51 | BCD输出连接器 |
|---|
| CN55 | FCN系列I/O连接器带斜盖 |
|---|
| CN73 | 模/A转换器连接器（3通道） |
|---|
| CN81 | 模拟输入/输出连接器端子块（与配件相同） |
|---|
| DTC2-PSL | F350的理由 |
|---|
| GMP96×96 | 橡胶垫片 |
|---|
| TSU01 | 闪电激增单元 |
|---|
模型配置
显示设备如LED、荧光管和液晶显示器，根据制造工艺和批次大小，颜色会有细微变化。 请注意。
