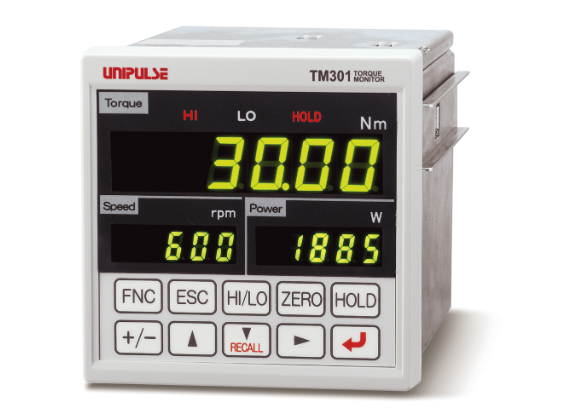

日本原装进口UNIPULSE尤尼帕斯 UTMII./UTMV扭矩监测器TM301

货号: TM301

库存: 0

品牌: UNIPULSE尤尼帕斯

¥0.00

产品概述● 显示扭矩、转速和功率● 上下限比较，保持功能● 数据存储功能（记录扭矩、转速、功率及最新30个数据）● 驱动电源可供UTMII./UTMV● 附带连接线与UTMII./UTMV

分类: 作业工具·自动化控件, UNIPULSE尤尼帕斯,

产品详情

● 显示扭矩、转速和功率
● 上下限比较，保持功能
● 数据存储功能
（记录扭矩、转速、功率及最新30个数据）
● 驱动电源可供UTMII./UTMV
● 附带连接线与UTMII./UTMV

模拟部分

扭矩电压输入
输入电阻	1 MΩ或更大
信号输入范围	+5 V ~ -5 V
精度	非线性：在0.02% FS±1 数以内零漂移：在0.2 mV/°C 以内 RTI 增益提升：在0.01%/°C
A/D转换器	速度：300 倍/秒分辨率：24 位（二进制）1/30000 至 5 V
模拟滤波器	低通滤波器（-6 dB/oct），来自3、30、300和1k Hz
模拟监听输出
输入电压挡板（用于测试点）
转速输入（脉冲输入开集电极）（UTMII./UTMV）
最大输入旋转速度	符合UTMII./UTMV系列的最大转速要求
最小输入旋转速度	可选择15、10、5、3或2转/分钟（脉冲为4次）
最小探测脉冲宽度	50微秒
电路配置	可以连接无电压接触输入（共负）开集电极（Ic = 约10 mA）

UTMI I./UTMV 的驱动电源

供电电压
最多1个直流24伏UTMII./UTMV

展示部门

设定部分

设置	上限和下限设置：上限/下限/上限/警报下限/警报下限比较/保持设置：比较函数选择/接近零/滞后/保持函数选择/检测时间/平均样本数/检测起始水平作设置1：动作检测（时间）/ 运动检测（宽度）/ 零追踪（时间）/ 零追踪（宽度）/ SI/F 功能选择 / 显示数量 / 显示开关作设置2：数字滤波器（扭矩）/ 模拟滤波器（扭矩）/ 不敏感频带宽度 / 数字滤波器（转速）校准设置：校准函数选择1（扭矩）/ 零度校准 / 等效输入校准 / 实际负载校准 / 数字偏移 / 数字零限位 / 校准功能选择2（转速/功率）保护/初始化：设置保护/按键保护/初始化/密码/清除录音数据

停

停	样本峰值底部 P-P 平均范围设置（所有部分，外部，外部+时间，电平+时间）

外部信号

外部输入信号（4点）	保持间隔控制输入/保持释放输入/数字零/记录数据无电压接触输入电路（负共型），IC = 10 mA 或更小
外部输出信号（12点）	扭矩上下限比较输出（报警极限、上限、OK、下限、下报警极限）/转速上下限比较输出（报警极限、上限、OK、下限、下限）/保持完成输出/RUN输出开集电极输出电路（汇型），Vceo = 30 V（最大） Ic = 30 mA（最大）

仅具一功能的接口选项

总体性能

供电电压	交流 100 V ~ 240 V（+10%-15%）（自由功率）50/60 Hz
功耗	7瓦典型。
使用条件	工作温度范围：-10 ~ +40°C 储存温度范围 -40 ~ +80°C 湿度：相对湿度85%或以下（非冷凝）
尺寸	96（W）×96（H）×138（D）毫米（不包括突出物）
重量	约1.0公斤

配件
