日本原装TOSHITAKE耀希达恺减压阀和排水分离器GD-4B 系列

日本原装TOSHITAKE耀希达恺减压阀和排水分离器GD-4B 系列

减压阀和排水分离器GD-4B 系列

货号: GD-4B 系列

库存: 0

品牌: TOSHITAKE耀希达恺

¥0.00

简介

・用于空气、气体等的精细压力调节的减压阀・由于没有研磨部分，因此可以防止外部泄漏的结构・最大减压比 20：1

分类: 管道阀门, TOSHITAKE耀希达恺,

产品详情

规范

特征		微压气体和减压比大
格式		直动式
规范	产品类型	直动式
	公称直径	15A （1/2“） ~ 150A （6”）
	适用流体	空气和其他无害液体
	连接	JIS 10KFF
	入口压力	800 kPa 或更低（*3）

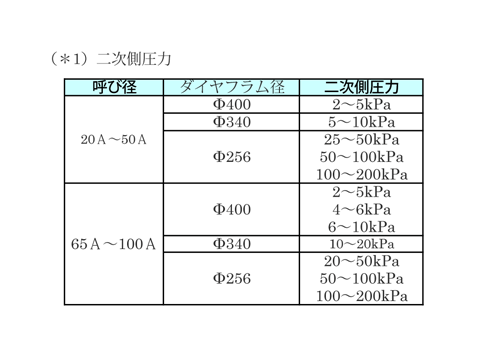

	出口压力	2 ~ 200 kPa （*1）
	最高温度	80 摄氏度
	出口调节压力	小于入口压力（表压）的 85%
	最小压差	3 kPa （Φ256（*2））
	适用温度	5~80°C
材料	物质	燃料电池
	主阀 / 阀座	丁腈橡胶（NBR）/SUS
	阀杆	SUS
	隔膜	丁腈橡胶

总结

（*2）最小压差 Φ340：2kPa Φ400：1kPa

（*3）进口压力 65A~150A，500kPa 以下

最大减压比

15A~50A 为 20：1

65A~150A 为 15：1

描述： GD-4B

定制产品（H 尺寸和重量为隔膜直径 Φ256 的尺寸））

公称直径	长（mm）	高（mm）	重量（kg）	CV 值
15 安培（1/2）	166	575	27	2
20安培（3/4）	170	575	27	2
25A（1）	170	575	28	3
32A（1 1/4）	180	585	28	4
40 安培（1 1/2）	180	585	29	5
50A（2）	180	605	31	8
65 安培（2 1/2）	215	700	39	12
80A（3）	260	715	48	16
100 安培（4）	300	785	64	24
125A（5）	360	840	88	36
150 安培（6）	382	895	123	48

关于流速

公称通径（65A~150A）或 Φ340 和 Φ400 的膜片直径请参考公称通径选择表。

选择的材料：减压阀规格选型图公称直径选择表（用于空气）

尺寸图

寸法図
