特点
小型轻量
可根据用途选择通道数(从少通道到多通道的测试)
可在预设的延迟时间输出气囊的点火电流(DIA-708AS3)
同步测量通道数多达1056 (使用软件DIS-70A时为999通道)
构成
●控制模块
DIS-7200AS2
●测量模块
DIS-708AS1-T(信号放大器模块,8个通道)
DIS-716AS1-T(信号放大器模块,16个通道)
DIS-724AS1-T(信号放大器模块,24个通道)
DIS-724AS1-L(信号放大器模块,24个通道)
DIA-708AS3(气囊定时器模块,8个通道)

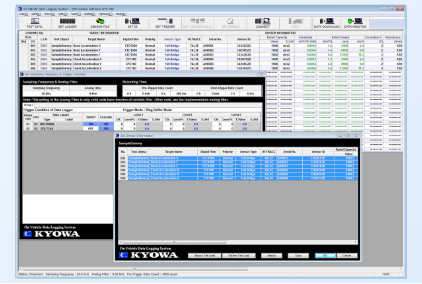

●控制软件
DIS-70A结构图
规格
测量连接
对象
DIS-7200系列的测量模块
台数
最多15
输入输出接头
LAN接头
1个(LEMO制0B接头)
通过通讯电缆与电脑连接电源接头
1个(LEMO制2B接头)
通过电源电缆与本公司推荐的外部电源连接触发输入接头
1个(LEMO制1B接头)
连接带开关等用触发输入电缆同步接头
2个(LEMO制0B接头)
通过串联电缆连接其它的控制模块
连接DIS-7000用外部LED单元触发输出接头
1个(LEMO制1B接头)
通过串联电缆连接传统机型DI输入接头
2个(LEMO制2B接头)
连接DI输入电缆或 DI转接盒触发分配输出接头
4个(LEMO制1B接头)
通过触发分配输出电缆连接相机等测量连接接头
1个(JAE制D-sub接头)
直接连接测量模块
※上述接头所连接的电缆和各种装置为选购件开关
POWER开关
将本机和与本机相连的各个模块的电源ON/OFF
LED显示器用开关
用SELECT/ENTER按钮开关来操作LED显示器的内容
显示器与蜂鸣器
LED
状态显示用LED
LED显示器
用8位英文或数字显示本机和与本机相连的各个模块的状态
蜂鸣器
内置报警用蜂鸣器
状态输出
连接DIS-7000用外部LED单元(选购件),用LED显示等待触发、收录中、出错等状态
DI
输入点数
16点×2 共计32点
输入形式
无电压接点
采样方式
全通道同时
采样频率
100,200,500,1k,2k,5k,10k,20k,50k,100k Hz
同步
方式
触发同步
触发种类
开关触发:无电压接点输入2点(绝缘输入)
串联触发:通过其他仪器的串联信号来触发
软件触发:通过控制软件的命令来触发连接台数
最多48(含最多4台控制模块),控制模块1台可以最多连接15台测量模块
连接方式
控制模块与控制模块之间
・通过串联电缆连接(最长10m)
控制模块或测量模块与测量模块之间
・通过D-sub接头直接连接
・通过模块之间的延长电缆连接(最长2m)
*不含电源
控制模块与传统机器之间
・通过串联电缆连接(最长10m)(可以使用现有的串联电缆)数据收录部
模式
环缓冲模式
识别开关触发1或开关触发2为活动点,收录其前后的数据
记录模式
识别开关触发1后开始收录,开关触发2作为活动点处理内存种类
闪存
内存容量
500M数据/通道
收录时间
采样频率为100kHz时,约80分钟
触发分配输出
通道数
4
形式
每个通道预备以下3种形式
・集电极开路(ON时关闭):24V,30mA为止
・TTL(正逻辑0V→5V):15mA为止
・TTL(负逻辑5V→0V):15mA为止时刻
可以设定各个通道的触发输入识别后的延迟时间
设定范围:即时或 0.1~9999ms
100ms以下的设定时,可以按0.1ms单位来设定
100~1000ms以下的设定时,可以按1ms单位来设定
1000~9999ms的设定时, 可以按10ms单位来设定
精度: 100ms以下的设定时,±20μs或以内
100~1000ms以下的设定时,±200μs或以内
1000~9999ms的设定时,±2.0ms或以内
*电平触发有时会引起触发输出时刻的偏差。检查功能
内存检查、触发检查
接口
10BASE-T,100BASE-TX
记录功能
记录电源、触发等主机工作的状态迁移
环境条件
使用温度范围
0~50℃
使用湿度范围
20%~80%(无结露现象)
保存温度范围
-10~60℃
保存湿度范围
10%~90%(无结露现象)
电源
输入范围
DC15~28V(代表值24V)
*选购件的外部电源的电压请设定为DC 24V,设定为其他电压时,可能无法满足连接台数等等的规格。消耗电流
最多300mA(电源24V,DI全通道短路)
其他
・控制模块的LED显示器可以显示各个模块的状态等。
・只有本公司指定的外部电源才可以连接外观
外形尺寸
约45(W)×210(D)×100(H)mm
(不含凸起部分和选购件)重量
约1.0kg
