日本原装KYOWA共和小型碰撞试验测量系统DIA-708A 气囊定时器模块

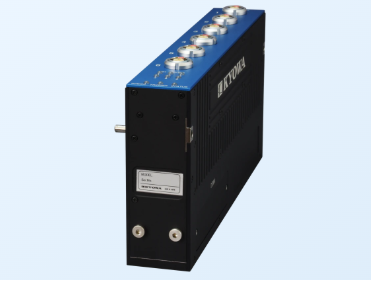

小型碰撞试验测量系统DIA-708A 气囊定时器模块

货号: DIA-708A 气囊定时器模块

库存: 0

品牌: KYOWA共和

¥0.00

简介

可根据用途构成测量系统的多通道车载数据采集装置测量汽车碰撞试验的可装载在车上的小型碰撞试验测量系统。测量各种传感器、信号等，并保存到内存里。可以与传统的机种DIS-5000系列同步连接。

分类: 电子计测·仪器仪表, KYOWA共和,

产品详情

特点

小型轻量
（168通道时：宽290 mm，高100 mm，深210 mm，重量约9 kg）
抗冲击性：100 G
同步测量通道数多达1056 (使用软件DIS-70A时为999通道)
可在预设的延迟时间输出气囊的点火电流（DIA-708A）
可以采集CAN FD数据（DIC-706B）

构成

DIS-7000A ：用于控制DIS-7000系列的控制模块。
DIS-724A-T ：应变与电压输入用信号放大器模块。（方形插头, 24通道）
DIS-724A-L ：应变与电压输入用信号放大器模块。（圆形插头, 24通道）
DIA-708A ：输出气囊点火电流的气囊定时器模块。（8点）
DIC-706B ：采集CAN总线数据的CAN FD测量模块。（6点）
DIS-70A ：控制软件

结构图

※1台控制模块最多可以控制15台测量模块

规格

点火输出

输出点数	8
接头型号	主机：ECP.0S.302 (LEMO公司生产) 插头：FFA.0S.302 (LEMO公司生产)
输出电流	设定范围：0.5～3.0Ａ以及OFF （以每档0.1 A设定）精度：±0.05 A或以内
最大输出电压	约18 V
负载电阻范围	1 ～ 9 Ω (包含到气囊为止的电缆电阻值) ※设定电流值(A)×负载电阻值(Ω)＝最大输出电压为18V时的电阻值为实际可以使用的上限值。
输出时间	设定范围：0.2～5ms（以每档0.1 ms设定） ※设定电流值(A)×设定电流值(A)× 负载电阻值(Ω)×输出时间(ms) ≦ 180 例 . 在控制软件上, 下述设定范围自动受限。设定电流值3.0A/负载电阻值6.0Ω时的设定范围最多为3.3ms；设定电流值2.5A/负载电阻值7.2Ω时的设定范围最多为4.0ms。精度：0.1 ms 或以内上升：50 μs或以内 (设定电流值的0%～90%的变化时间)
延迟时间	设定范围：0.1～999.9ms (可以0.1ms为单位设定) 1000～9999ms (可以1ms为单位设定) 精度：±0.01ms或以内 (设定为0.1～99.9ms时) ±0.1ms或以内 (设定为100.0～999.9ms时) ±1ms或以内 (设定为1000～9999ms时)

收录电流波形

分辨率	16位
测量精度	±3%FS或以内 (FS=5.0 A)
采样	采样方式 : 全通道同步采样频率 : 10k, 20k, 50k, 100k Hz
内存	内存种类：闪存内存容量：每通道250M数据
最大收录时间	采样频率为100kHz时，大约40分钟

触发

模式	环缓冲模式　以连接的控制模块识别开关触发1或开关触发2为　活动点，收录其前后的数据记录模式　从连接的控制模块识别开关触发1后开始收录，开关触发2作为活动点处理
种类	串联触发：通过其他仪器的串联信号触发软件触发：通过控制软件的命令触发

检查功能	内存检查、电池检查、触发检查、电流输出检查

安全功能

SAFETY功能	SAFETY插头插到SAFETY接头时，禁止接收触发输入信号，为了不让偶发电流触发充气机，装置内部的电流输出端子之间短路。
测量负载电阻	向充气机输送微弱的电流（10 mA或以下），测量电阻值（※电阻值包括到充气机为止的电缆电阻值）测量范围：0.0～10.0Ω 分辨率：0.1Ω 精度：±0.3Ω或以内试验前的电阻测量：　开始试验前（解除SAFETY时），自动进行负载电阻　测量，检测是否有电缆断线等异常。　测量结果在重新设定的电阻范围内时，处于等待　触发状态，可以继续试验试验后的电阻测量：　点火结束后，自动进行负载电阻的测量，检测充气机　是否未打开。通过主机上面的CH_STATUS的LED　显示测量结果。

SAFETY功能

SAFETY插头插到SAFETY接头时，禁止接收触发输入信号，为了不让偶发电流触发充气机，装置内部的电流输出端子之间短路。

测量负载电阻

向充气机输送微弱的电流（10 mA或以下），测量电阻值
（※电阻值包括到充气机为止的电缆电阻值）
测量范围：0.0～10.0Ω
分辨率：0.1Ω
精度：±0.3Ω或以内
试验前的电阻测量：
　开始试验前（解除SAFETY时），自动进行负载电阻　测量，检测是否有电缆断线等异常。
　测量结果在重新设定的电阻范围内时，处于等待　触发状态，可以继续试验
试验后的电阻测量：
　点火结束后，自动进行负载电阻的测量，检测充气机　是否未打开。通过主机上面的CH_STATUS的LED　显示测量结果。

通道状态	通过CH_STATUS的LED显示每个通道的状态
蜂鸣器	出现下列状况时，控制模块的内置蜂鸣器鸣响。・电流输出用电容器正在充电时・测量电阻结果出错时・电流输出检查结果出错时・内置电池残余量低时
接口	10BASE-T，100BASE-TX基准
记录功能	记录电源、触发等主机工作的状态迁移

环境条件

使用温度范围	0～50℃
使用湿度范围	20%～80%（无结露现象）
保存温度范围	-10～60℃
保存湿度范围	10%～90%（无结露现象）
抗冲击性	980.7m/s2 （100G），10ms半正弦 X，Y，Z轴3方向，各轴1000次
抗振性	29.4 m/s2 （3G），5～200 Hz X，Y，Z轴3方向，各10分钟 / 周期

内置电池

种类	锂离子电池・已实施联合国危险物品运输建议书UN38.3的安全试验・已取得中国上海化工研究院UN38.3安全试验的认证以及货物运送条件签定书
充电温度范围	5～35℃
充电时间	约3.5小时（电源OFF时, 温度范围10～35 ℃）最长7小时（电源OFF时, 温度范围5～35 ℃）约5～9小时（电源ON时）
连续工作时间	约30分钟（温度范围为0～40 ℃, 电池不劣化时）

电源

输入范围	DC15～28V（代表值24V） *选购件的外部电源的电压请设定为DC 24V，设定为其他电压时，可能无法满足连接台数的规格。
消耗电流	550 mA或以下（24V电源, 含充电电流）
