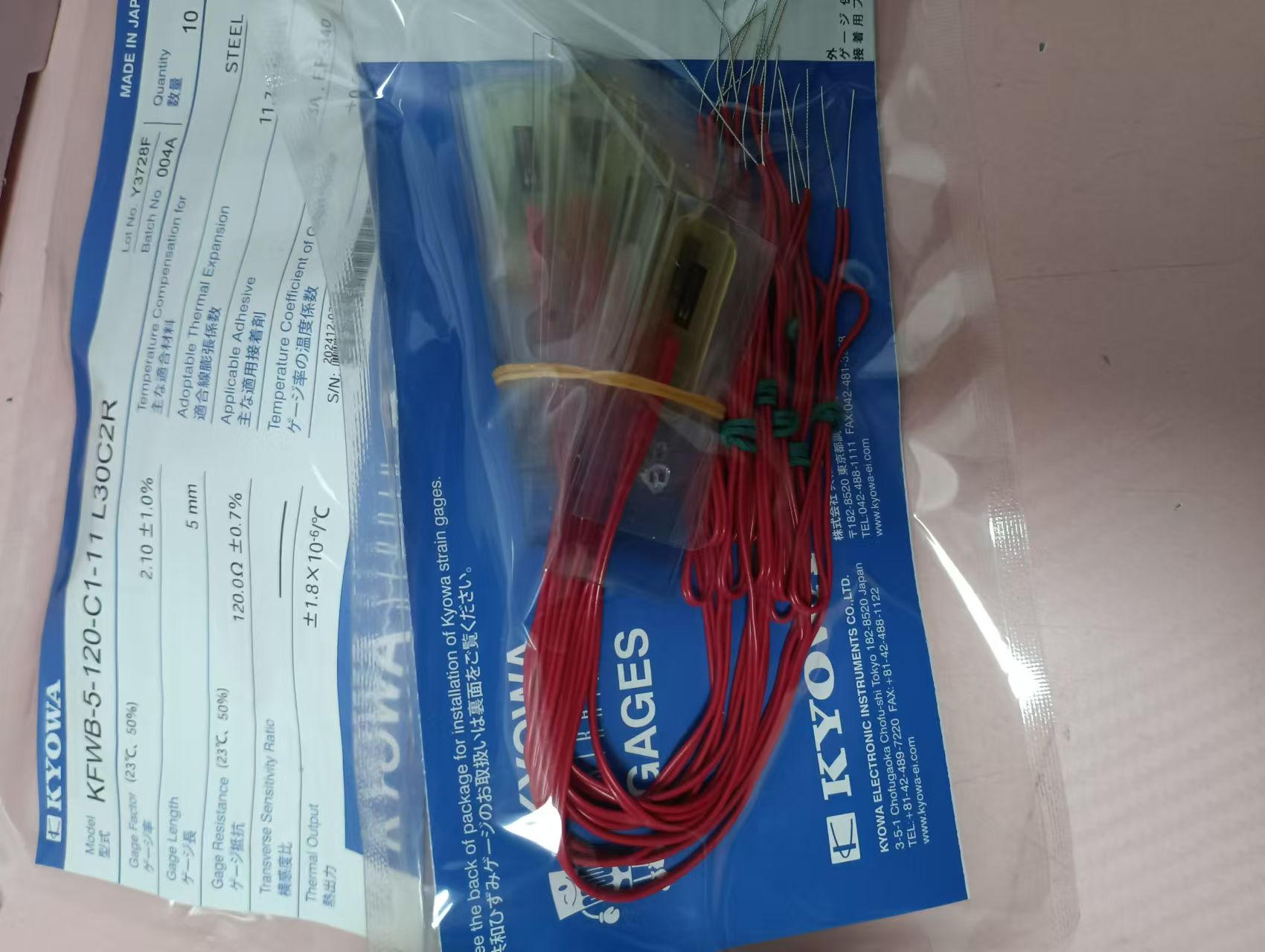

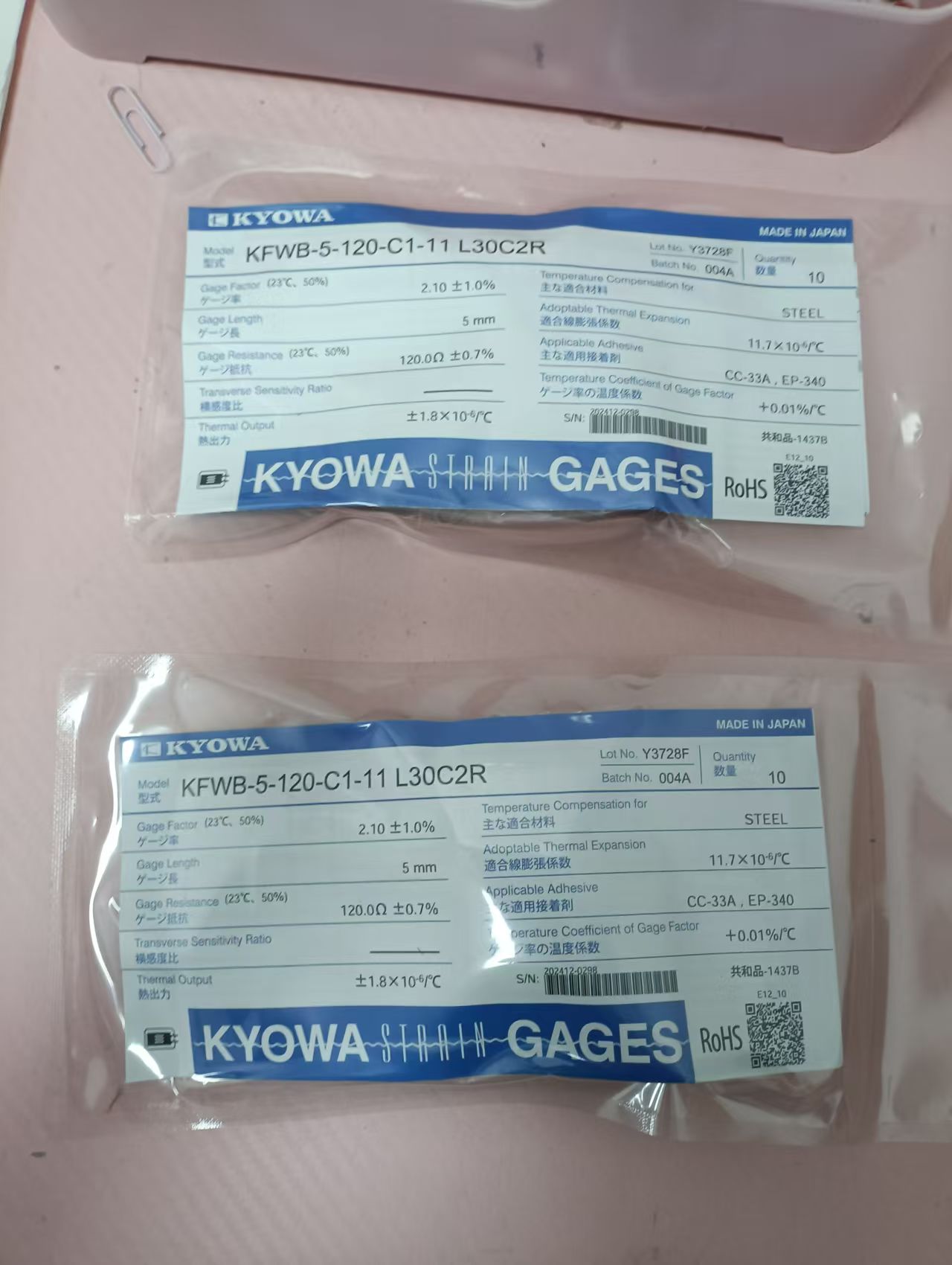

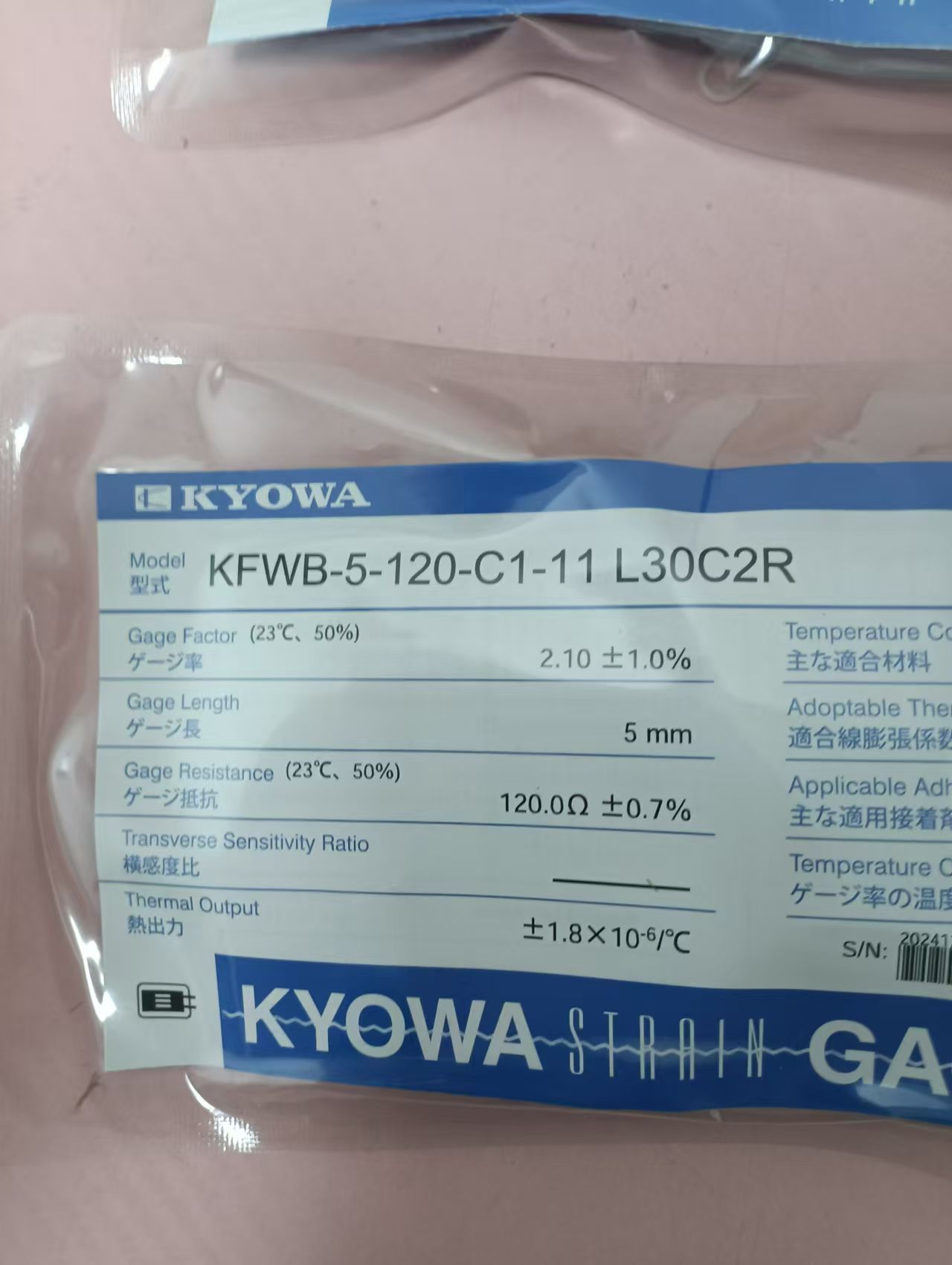

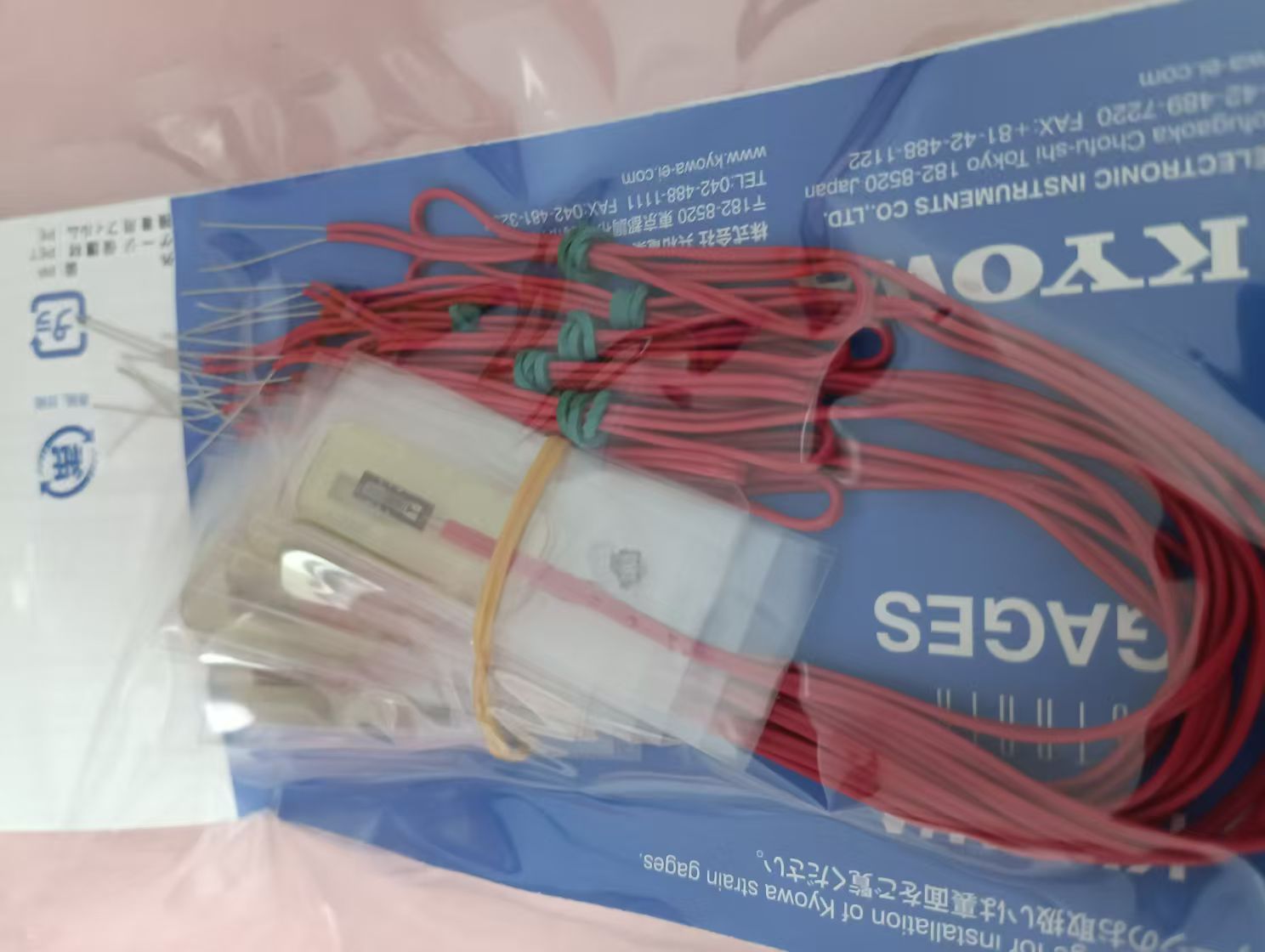

KYOWA共和应变片KFWB-5-120-C1-11L30C2R
材料电阻元件 | Cu-Ni系合金箔 |
|---|---|
材料基底 | 聚酰胺 |
使用主要适用粘合剂硬化后的使用温度范围（℃） | CC-33A：-10～80℃ |
和主要的导线组合时的温度（℃） | 平行乙烯线（L-6，L-7）：-10～80℃ |
自动补偿温度范围（℃） | 10～80℃ |
适用线膨胀系数×10－6/℃ | 11，16，23 |
室温下应变片界限（约％） | 2.8 |
室温下疲劳寿命（次数） | 3×104 （±1500×10-6应变时） |
订购时，在应变片型号名称的末尾处空开1个字符后，加上与右表导线长度相对应的线名。
例）KFWB-5-120-C1-11 带2ｍ的双线式平行乙烯线时
→KFWB-5-120-C1-11 L2M2R
（注）关于带导线的应变片导线
●单轴双线式导线的标准色为红色（R），也可根据要求制成白色，绿色，黄色，黑色。
●单轴3线式的标准色为红色条纹（R），也可根据要求制成蓝色，黄色的条纹。
●双轴， 3轴应变片的颜色区分为双线式时的0°：红色， 90°：白色， 45°：绿色
3线式时的0°：红色， 90°：黄色， 45°：蓝色的条纹色。

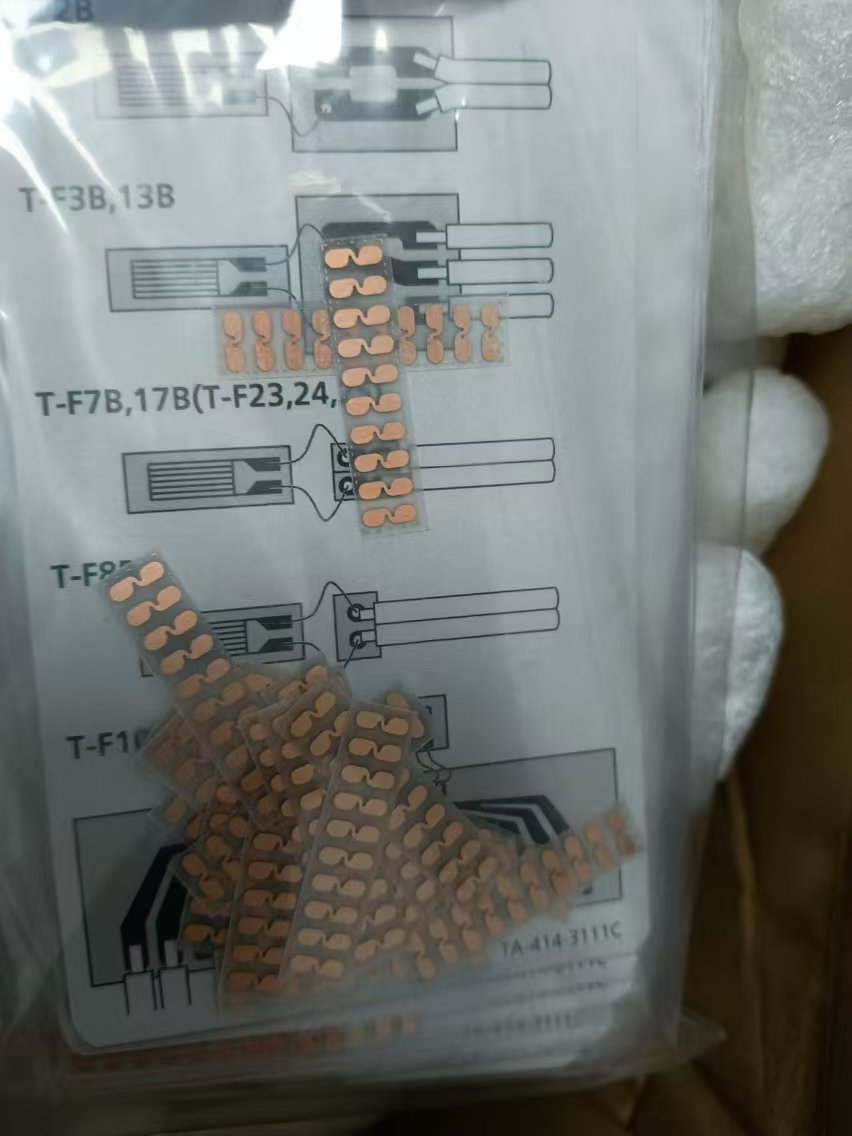

KYOWA共和 应变片用端子 T-F7B
