其他 ISB井口机工 ISB井口机工万向球ISR-22T-390

ISB井口机工万向球ISR-22T-390

ISB井口机工万向球ISR-22T-390

ISB井口机工万向球ISR-22T-390

货号: ISR-22T-390

库存: 0

品牌: ISB井口机工

¥0.00

简介

气升出口轴承单元。ISR-T型气球升降机是一种省力装置，通过气压升高和降低气缸内的专用出口轴承来辅助工件定位。与兼容方形凹槽的ISR-38和ISR-50型号不同，ISR-22T型号采用了与T形垫槽相对应的机身形状。总长度可根据应用和尺寸从120mm~660mm以90mm为增量选择。型升降球机…

分类: 其他, ISB井口机工,

产品详情

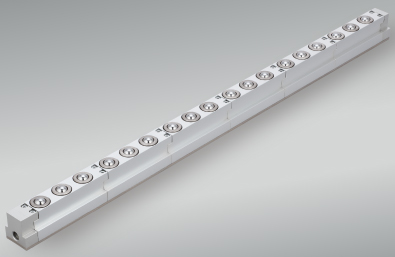

气升出口轴承单元。

ISR-T型气球升降机是一种省力装置，通过气压升高和降低气缸内的专用出口轴承来辅助工件定位。

与兼容方形凹槽的ISR-38和ISR-50型号不同，ISR-22T型号采用了与T形垫槽相对应的机身形状。

总长度可根据应用和尺寸从120mm~660mm以90mm为增量选择。

型	升降球机长度 L （mm）	球数 n	自重（公斤）	每球升降机起重能力 kN（kgf）			日语	英语
				送风压力 MPa （kgf/cm2）
				0.4 （4.08）	0.5 （5.10）	0.6 （6.12）
ISR-22T-120型	120	3	0.42	0.51 （52.5）	0.64 （66.3）	0.78 （79.5）	PDF格式	PDF格式
							DXF	DXF
							STP的
ISR-22T-210型	210	6	0.75	1.0 （105）	1.3 （132.6）	1.5 （159）	PDF格式	PDF格式
							DXF	DXF
							STP的
ISR-22T-300型	300	9	1.1	1.5 （157.5）	1.9 （198.9）	2.3 （238.5）	PDF格式	PDF格式
							DXF	DXF
							STP的
ISR-22T-390型	390	12	1.41	2.1 （210）	2.6 （265.2）	3.1 （318）	PDF格式	PDF格式
							DXF	DXF
							STP的
ISR-22T-480型	480	15	1.75	2.5 （262.5）	3.2 （331.5）	3.9 （397.5）	PDF格式	PDF格式
							DXF	DXF
							STP的
ISR-22T-570型	570	18	2.1	3.1 （315）	3.9 （397.8）	4.7 （477）	PDF格式	PDF格式
							DXF	DXF
							STP的
ISR-22T-660型	660	21	2.42	3.6 （367.5）	4.5 （464.1）	5.4 （556.5）	PDF格式	PDF格式
							DXF	DXF
							STP的
