ISB井口机工万向球ISR-18T-510

货号: ISR-18T-510

库存: 0

¥0.00

简介

气升出口轴承单元。ISR-T型出口轴承单元是一种省力装置，通过气压升高和降低气缸内的专用出口轴承来辅助工件定位。与兼容方槽的ISR-38型和ISR-50型不同，ISR-18T型采用与T形垫槽相对应的机身形状。总长度可根据应用和尺寸从 110mm ~ 590mm 以 90mm 为增量进行选择。型升降…

分类: 其他, ISB井口机工,

产品详情

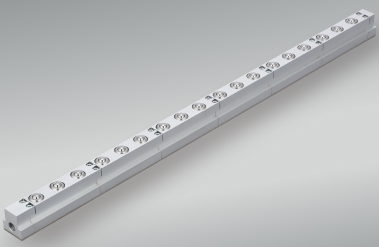

气升出口轴承单元。

ISR-T型出口轴承单元是一种省力装置，通过气压升高和降低气缸内的专用出口轴承来辅助工件定位。

与兼容方槽的ISR-38型和ISR-50型不同，ISR-18T型采用与T形垫槽相对应的机身形状。

总长度可根据应用和尺寸从 110mm ~ 590mm 以 90mm 为增量进行选择。

型	升降球机长度 L （mm）	球数 n	自重（公斤）	每球升降机起重能力 kN（kgf）			日语	英语
				送风压力 MPa （kgf/cm2）
				0.4 （4.08）	0.5 （5.10）	0.6 （6.12）
ISR-18T-110型	110	3	0.23	0.35 （36）	0.44 （45.6）	0.53 （54.9）	PDF格式	PDF格式
							DXF	DXF
							STP的
ISR-18T-190型	190	6	0.41	0.70 （72）	0.89 （91.2）	1.07 （109.8）	PDF格式	PDF格式
							DXF	DXF
							STP的
ISR-18T-270型	270	9	0.59	1.0 （108）	1.3 （136.8）	1.6 （164.7）	PDF格式	PDF格式
							DXF	DXF
							STP的
ISR-18T-350型	350	12	0.76	1.4 （144）	1.7 （182.4）	2.1 （219.6）	PDF格式	PDF格式
							DXF	DXF
							STP的
ISR-18T-430型	430	15	0.95	1.7 （180）	2.2 （228）	2.6 （274.5）	PDF格式	PDF格式
							DXF	DXF
							STP的
ISR-18T-510型	510	18	1.12	2.1 （216）	2.6 （273.6）	3.2 （329.4）	PDF格式	PDF格式
							DXF	DXF
							STP的
ISR-18T-590型	590	21	1.29	2.4 （252）	3.1 （319.2）	3.7 （384.3）	PDF格式	PDF格式
							DXF	DXF
							STP的
