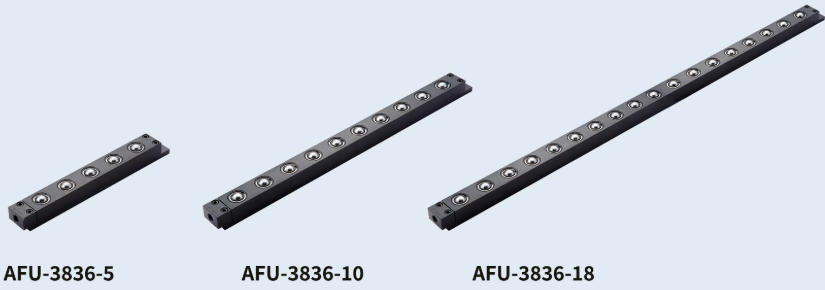

方槽插入型万向球单元 AFU-3836系列

内置有滚柱的单元通过空气压力上升、下降。
与万向球单元相比，滚柱在旋转方向的起动摩擦阻力（μ）小，适用于生产线的方向转换及直角转送。

（通过模具自重或强制排气下降）
也可制作下图所示以外的尺寸。详细要求请在咨询表中注明。

型号	本体尺寸（mm）			自重	使用空气压力								Data Download （DXF/PDF）
	L	L1	P	kg	0.3MPa		0.4MPa		0.5MPa		0.6MPa
					负荷能力
					kN	kgf	kN	kgf	kN	kgf	kN	kgf
AFU-3836-1	110	64	–	0.8	0.20	19.90	0.24	24.50	0.31	31.60	0.39	39.80	DXF PDF
AFU-3836-2	160	114	50	1.2	0.39	39.80	0.48	48.90	0.62	63.20	0.78	79.50	DXF PDF
AFU-3836-3	210	164	2×P50=100	1.7	0.59	59.70	0.72	73.40	0.93	94.80	1.17	119.30	DXF PDF
AFU-3836-4	260	214	3×P50=150	2.1	0.78	79.60	0.96	97.90	1.24	126.40	1.56	159.10	DXF PDF
AFU-3836-5	310	264	4×P50=200	2.5	0.98	99.40	1.20	122.40	1.55	158.10	1.95	198.80	DXF PDF
AFU-3836-6	360	314	5×P50=250	3.0	1.17	119.30	1.44	146.80	1.86	189.70	2.34	238.60	DXF PDF
AFU-3836-7	410	364	6×P50=300	3.4	1.37	139.20	1.68	171.30	2.17	221.30	2.73	278.40	DXF PDF
AFU-3836-8	460	414	7×P50=350	3.8	1.56	159.10	1.92	195.80	2.48	252.90	3.12	318.20	DXF PDF
AFU-3836-9	510	464	8×P50=400	4.3	1.76	179.00	2.16	220.30	2.79	284.50	3.51	357.90	DXF PDF
AFU-3836-10	560	514	9×P50=450	4.7	1.95	198.90	2.40	244.70	3.10	316.10	3.90	397.70	DXF PDF
AFU-3836-11	610	564	10×P50=500	5.1	2.15	218.80	2.64	269.20	3.41	347.70	4.29	437.50	DXF PDF
AFU-3836-12	660	614	11×P50=550	5.5	2.34	238.60	2.88	293.70	3.72	379.30	4.68	477.20	DXF PDF
AFU-3836-13	710	664	12×P50=600	6.0	2.54	258.50	3.12	318.20	4.03	411.00	5.07	517.00	DXF PDF
AFU-3836-14	760	714	13×P50=650	6.4	2.73	278.40	3.36	342.60	4.34	442.60	5.46	556.80	DXF PDF
AFU-3836-15	810	764	14×P50=700	6.8	2.93	298.30	3.60	367.10	4.65	474.20	5.85	596.50	DXF PDF
AFU-3836-16	860	814	15×P50=750	7.3	3.12	318.20	3.84	391.60	4.96	505.80	6.24	636.30	DXF PDF
AFU-3836-17	910	864	16×P50=800	7.7	3.32	338.10	4.08	416.00	5.27	537.40	6.63	676.10	DXF PDF
AFU-3836-18	960	914	17×P50=850	8.1	3.51	357.90	4.32	440.50	5.58	569.00	7.02	715.80	DXF PDF
万向球1个					0.20	19.90	0.24	24.50	0.31	31.60	0.39	39.80
