FREEBEAR福利百亚万象滚珠C-8DZ

货号: C-8DZ

库存: 0

品牌: FREEBEAR福力百亚

¥0.00

简介

型号容许载荷安装强度最大强度主球小球本体自重C-6DZ50kg490N(50kgf)686N(70kgf)钢钢钢322gC-8DZ80kg784N(80kgf)1029N(105kgf)钢钢钢672gC-12DZ200kg1961N(200kgf)2548N(260kgf)钢钢钢3130gscrollable（単位：mm）型号ABCDEFGHIDataDownload（DXF/PDF）C-6DZ∅6047∅3162…

分类: 作业工具·自动化控件, FREEBEAR福力百亚,

产品详情

型号	容许载荷	安装强度	最大强度	主球	小球	本体	自重
C-6DZ	50kg	490N(50kgf)	686N(70kgf)	钢	钢	钢	322g
C-8DZ	80kg	784N(80kgf)	1029N(105kgf)	钢	钢	钢	672g
C-12DZ	200kg	1961N(200kgf)	2548N(260kgf)	钢	钢	钢	3130g

scrollable

（単位：mm）

型号	A	B	C	D	E	F	G	H	I	Data Download （DXF/PDF）
C-6DZ	∅60	47	∅31	6	24	56.5	6	2-∅6.5	3/4″球(∅19.05)	DXF PDF
C-8DZ	∅70	55	∅42	6	33	78	7.5	2-∅6.5	1″球(∅25.40)	DXF PDF

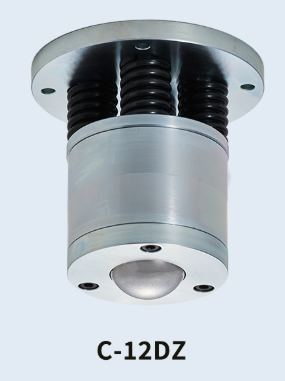

C-12DZ	∅110	94	∅75	10	46	116	11	4-∅6.5	1½″球(∅38.10)	DXF PDF
