FREEBEAR福利百亚万象滚珠C-16D

货号: C-16D

库存: 0

品牌: FREEBEAR福力百亚

¥0.00

简介

型号容许载荷最大载荷主球小球本体自重ABCDEFGHDataDownload（DXF/PDF）C-10D150kg300kg钢钢钢1733g∅110P.C.D.94∅706606.54-∅71″球(∅31.75)DXFPDFC-12D200kg400kg钢钢钢2342g∅110P.C.D.94∅75676114-∅71″球(∅38.10)DXFPDFC-12DR200kg400kg钢钢钢2080g∅110P.C.D…

分类: 作业工具·自动化控件, FREEBEAR福力百亚,

产品详情

型号	容许载荷	最大载荷	主球	小球	本体	自重	A	B	C	D	E	F	G	H	Data Download （DXF/PDF）
C-10D	150kg	300kg	钢	钢	钢	1733g	∅110	P.C.D.94	∅70	6	60	6.5	4-∅7	1¼″球(∅31.75)	DXF PDF
C-12D	200kg	400kg	钢	钢	钢	2342g	∅110	P.C.D.94	∅75	6	76	11	4-∅7	1½″球(∅38.10)	DXF PDF

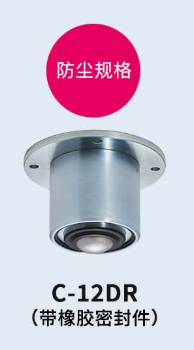

C-12DR	200kg	400kg	钢	钢	钢	2080g	∅110	P.C.D.94	∅70	6	76	6	4-∅7	1½″球(∅38.10)	DXF PDF
C-16D	300kg	600kg	钢	钢	钢	5351g	∅140	P.C.D.120	∅95	10	105	15	4-∅11	2″球(∅50.80)	DXF PDF
C-24D	500kg	1000kg	钢	钢	钢	12500g	∅180	P.C.D.155	∅130	10	140	20	4-∅11	3″球(∅76.20)	DXF PDF
