作业工具·自动化控件 ATEC艾泰克日本ATEC艾泰克支撑球PVL7S- ☐江崎中部办事处

日本ATEC艾泰克支撑球PVL7S- ☐江崎中部办事处

货号:

库存: 0

¥0.00

简介

日本ATEC艾泰克支撑球PVL7S- ☐江崎中部办事处垫销孔是压力机垫垫销孔的模具定位辅助工具。有两种基本尺寸，但通过使用辅助座椅，可以匹配许多压力机制造商的缓冲销孔尺寸。PVL-S系列钢不锈的树脂/RESINRoHS标准帕特帕特。 P图标说明向上朝下上下气动平熊升降机是一种省…

分类: 作业工具·自动化控件, ATEC艾泰克,

产品详情

日本ATEC艾泰克支撑球PVL7S- ☐江崎中部办事处

垫销孔是压力机垫垫销孔的模具定位辅助工具。

有两种基本尺寸，但通过使用辅助座椅，可以匹配许多压力机制造商的缓冲销孔尺寸。

PVL-S系列

钢
不锈的
树脂/RESIN

RoHS标准
帕特
帕特。 P

图标说明

向上
朝下
上下

气动平熊升降机是一种省力装置，通过内置气缸将输送物体从桌面上吊起，并可以在360°自由方向上移动和定位。滚轮式
的摩擦阻力比滚珠式的直线运动要小，移动性更好。
它还提供具有双活塞容量的双活塞版本和带有垃圾排放孔的版本。

※长度可以以 1 节距为增量进行定制。 ※材质可改为不锈钢型。 ※模型的□包括普通熊的数量。

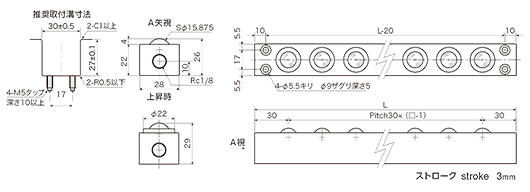

PVL17S- ☐

* ☐ = 普通熊的数量

向上的力 / 1 个球

推荐工作压力0.4 ~0.6MPa（耐压0.9MPa）推荐气压	0.4MPa	176N（18kgf）
	0.5MPa	216N（22kgf）
	0.6MPa	255N（26kgf）

使用说明使用说明
上下向上-向下

玉数	长（毫米）	每件负载能力（实测）N（kgf）						CAD数据下载器
		使用气压MPa（kgf/cm2）
		0.4	（4）	0.5	（5）	0.6	（6）
1	60	176	18	216	22	255	26	3D-CAD 。PDF格式 .dwg .dxf 域名
2	90	352	36	432	44	510	52	3D-CAD 。PDF格式 .dwg .dxf 域名
3	120	528	54	648	66	765	78	3D-CAD 。PDF格式 .dwg .dxf 域名
4	150	704	72	864	88	1,020	104	3D-CAD 。PDF格式 .dwg .dxf 域名
5	180	880	90	1,080	110	1,275	130	3D-CAD 。PDF格式 .dwg .dxf 域名
6	210	1,056	108	1,296	132	1,530	156	3D-CAD 。PDF格式 .dwg .dxf 域名
7	240	1,232	126	1,512	154	1,785	182	3D-CAD 。PDF格式 .dwg .dxf 域名
8	270	1,408	144	1,728	176	2,040	208	3D-CAD 。PDF格式 .dwg .dxf 域名
9	300	1,584	162	1,944	198	2,295	234	3D-CAD 。PDF格式 .dwg .dxf 域名
10	330	1,760	180	2,160	220	2,550	260	3D-CAD 。PDF格式 .dwg .dxf 域名
11	360	1,936	198	2,376	242	2,805	286	3D-CAD 。PDF格式 .dwg .dxf 域名
12	390	2,112	216	2,592	264	3,060	312	3D-CAD 。PDF格式 .dwg .dxf 域名
13	420	2,288	234	2,808	286	3,315	338	3D-CAD 。PDF格式 .dwg .dxf 域名
14	450	2,464	252	3,024	308	3,570	364	3D-CAD 。PDF格式 .dwg .dxf 域名
15	480	2,640	270	3,240	330	3,825	390	3D-CAD 。PDF格式 .dwg .dxf 域名
16	510	2,816	288	3,456	352	4,080	416	3D-CAD 。PDF格式 .dwg .dxf 域名
17	540	2,992	306	3,672	374	4,335	442	3D-CAD 。PDF格式 .dwg .dxf 域名
18	570	3,168	324	3,888	396	4,590	468	3D-CAD 。PDF格式 .dwg .dxf 域名
19	600	3,344	342	4,104	418	4,845	494	3D-CAD 。PDF格式 .dwg .dxf 域名
20	630	3,520	360	4,320	440	5,100	520	3D-CAD 。PDF格式 .dwg .dxf 域名
21	660	3,696	378	4,536	462	5,355	546	3D-CAD 。PDF格式 .dwg .dxf 域名
22	690	3,872	396	4,752	484	5,610	572	3D-CAD 。PDF格式 .dwg .dxf 域名
23	720	4,048	414	4,968	506	5,865	598	3D-CAD 。PDF格式 .dwg .dxf 域名
24	750	4,224	432	5,184	528	6,120	624	3D-CAD 。PDF格式 .dwg .dxf 域名
25	780	4,400	450	5,400	550	6,375	650	3D-CAD 。PDF格式 .dwg .dxf 域名
26	810	4,576	468	5,616	572	6,630	676	3D-CAD 。PDF格式 .dwg .dxf 域名
27	840	4,752	486	5,832	594	6,885	702	3D-CAD 。PDF格式 .dwg .dxf 域名
28	870	4,928	504	6,048	616	7,140	728	3D-CAD 。PDF格式 .dwg .dxf 域名
29	900	5,104	522	6,264	638	7,395	754	3D-CAD 。PDF格式 .dwg .dxf 域名
30	930	5,280	540	6,480	660	7,650	780	3D-CAD 。PDF格式 .dwg .dxf 域名
