日本ATEC艾泰克支撑球FCD-20RNC-2T-AT江崎中部办事处

垫销孔是压力机垫垫销孔的模具定位辅助工具。

有两种基本尺寸，但通过使用辅助座椅，可以匹配许多压力机制造商的缓冲销孔尺寸。

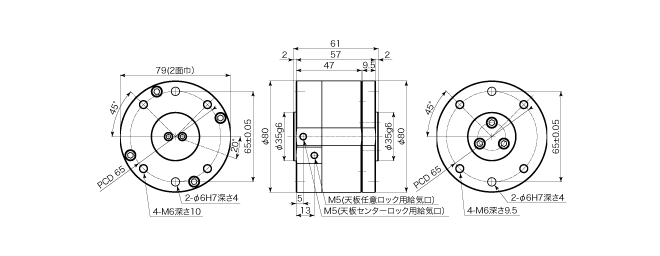

FCD-20RNC-2T-AT

风格型			FCD-7RNC-2T-AT 型	FCD-10RNC-2T-AT	FCD-20RNC-2T-AT
使用说明使用说明			上下向上-向下
可移动质量有效载荷限制			7公斤	10公斤	20公斤
桌面活动范围※1顶板行程	X、Y		±2毫米
	θ	在原始位置在原始位置	±8.5°	±8.0°	±7.5°
	θ	在最大偏心率下在最大偏移量	±2.0°~±6.0°		±2.0°~±5.0°
允许力矩允许的时刻	α※2		4.3N·m	7.6N·m	14.7牛·米
顶部锁定机构顶板锁类型	X、Y、θ		2 个端口：中心锁（开气时）、可选锁（开气时）
重复性（中心锁定）重复精度	X、Y		±0.05毫米
重复性（中心锁定）重复精度	θ		±0.5°
顶部锁固定※3允许径向载荷	中心锁	X、Y	356N		433N
	中心锁	θ	3.6N·m		5.7牛·米
	可选锁定	X、Y	112.7N	124.5N	167.6N
	可选锁定	θ	1.6N·m		1.9牛·米
工作压力范围压力范围			0.3~0.7MPa *使用干燥空气
耐压性承受压力			0.9MPa
工作温度范围温度范围			0~70°C *无冻结或结露
产品质量重量			815克	1,030 克	1,290 克
计算机辅助设计			.dxf 域名 .dwg 。PDF格式 3D-CAD	.dxf 域名 .dwg 。PDF格式 3D-CAD	.dxf 域名 .dwg 。PDF格式 3D-CAD
