日本ATEC艾泰克支撑球FCD-20RC-2-AT型江崎中部办事处

垫销孔是压力机垫垫销孔的模具定位辅助工具。

有两种基本尺寸，但通过使用辅助座椅，可以匹配许多压力机制造商的缓冲销孔尺寸。

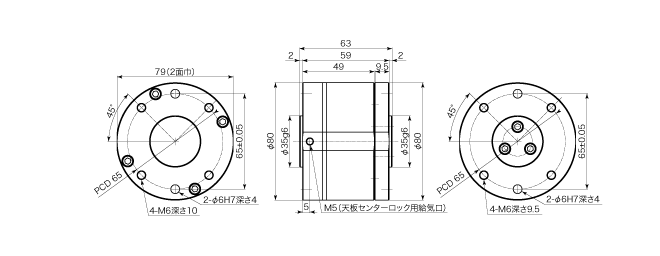

FCD-20RC-2-AT型

风格型		FCD-7RC-2-AT	FCD-10RC-2-AT型	FCD-20RC-2-AT型
使用说明使用说明		上下向上-向下
可移动质量有效载荷限制		7公斤	10公斤	20公斤
桌面活动范围※1顶板行程	X、Y	±2毫米
桌面活动范围※1顶板行程	θ※2	0°
允许力矩允许的时刻	α※3	7.0牛·米	11.6N·米	13.0N·m
允许力矩允许的时刻	θ	6.3N·m	10.1牛·米	13.6牛·米
顶部锁定机构顶板锁类型	X、Y	中心锁（开气时）
重复性重复精度	X、Y	±0.05毫米
顶部锁固定※4允许径向载荷	X、Y	272N	337N	409N
工作压力范围压力范围		0.3~0.7MPa *使用干燥空气
耐压性承受压力		0.9MPa
工作温度范围温度范围		0~70°C *无冻结或结露
产品质量重量		783克	1,046 克	1,282 克
计算机辅助设计		.dxf 域名 .dwg 。PDF格式 3D-CAD	.dxf 域名 .dwg 。PDF格式 3D-CAD	.dxf 域名 .dwg 。PDF格式 3D-CAD
