作业工具·自动化控件 ATEC艾泰克日本ATEC艾泰克支撑球PVL50T- ☐江崎中部办事处

日本ATEC艾泰克支撑球PVL50T- ☐江崎中部办事处

日本ATEC艾泰克支撑球 PVL50T- ☐江崎中部办事处

货号:

库存: 0

¥0.00

简介

日本ATEC艾泰克支撑球PVL50T- ☐江崎中部办事处垫销孔是压力机垫垫销孔的模具定位辅助工具。有两种基本尺寸，但通过使用辅助座椅，可以匹配许多压力机制造商的缓冲销孔尺寸。PVL50T- ☐* ☐ = 普通熊的数量向上的力 / 1 个球推荐工作压力0.4~0.6MPa（耐压0.9MPa）推荐气…

分类: 作业工具·自动化控件, ATEC艾泰克,

产品详情

日本ATEC艾泰克支撑球PVL50T- ☐江崎中部办事处

垫销孔是压力机垫垫销孔的模具定位辅助工具。

有两种基本尺寸，但通过使用辅助座椅，可以匹配许多压力机制造商的缓冲销孔尺寸。

PVL50T- ☐

* ☐ = 普通熊的数量

向上的力 / 1 个球

推荐工作压力0.4 ~0.6MPa（耐压0.9MPa）推荐气压	0.4MPa	470N（48kgf）
	0.5MPa	588N（60kgf）
	0.6MPa	706N（72kgf）

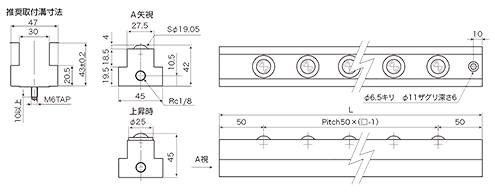

使用说明使用说明
上下向上-向下

玉数	长（毫米）	每件负载能力（实测）N（kgf）						CAD数据下载器
		使用气压MPa（kgf/cm2）
		0.4	（4）	0.5	（5）	0.6	（6）
1	100	470	48	588	60	706	72	3D-CAD 。PDF格式 .dwg .dxf 域名
2	150	940	96	1,176	120	1,412	144	3D-CAD 。PDF格式 .dwg .dxf 域名
3	200	1,410	144	1,764	180	2,118	216	3D-CAD 。PDF格式 .dwg .dxf 域名
4	250	1,880	192	2,352	240	2,824	288	3D-CAD 。PDF格式 .dwg .dxf 域名
5	300	2,350	240	2,940	300	3,530	360	3D-CAD 。PDF格式 .dwg .dxf 域名
6	350	2,820	288	3,528	360	4,236	432	3D-CAD 。PDF格式 .dwg .dxf 域名
7	400	3,290	336	4,116	420	4,942	504	3D-CAD 。PDF格式 .dwg .dxf 域名
8	450	3,760	384	4,704	480	5,648	576	3D-CAD 。PDF格式 .dwg .dxf 域名
9	500	4,230	432	5,292	540	6,354	648	3D-CAD 。PDF格式 .dwg .dxf 域名
10	550	4,700	480	5,880	600	7,060	720	3D-CAD 。PDF格式 .dwg .dxf 域名
11	600	5,170	528	6,468	660	7,766	792	3D-CAD 。PDF格式 .dwg .dxf 域名
12	650	5,640	576	7,056	720	8,472	864	3D-CAD 。PDF格式 .dwg .dxf 域名
13	700	6,110	624	7,644	780	9,178	936	3D-CAD 。PDF格式 .dwg .dxf 域名
14	750	6,580	672	8,232	840	9,884	1,008	3D-CAD 。PDF格式 .dwg .dxf 域名
15	800	7,050	720	8,820	900	10,590	1,080	3D-CAD 。PDF格式 .dwg .dxf 域名
16	850	7,520	768	9,408	960	11,296	1,152	3D-CAD 。PDF格式 .dwg .dxf 域名
17	900	7,990	816	9,996	1,020	12,002	1,224	3D-CAD 。PDF格式 .dwg .dxf 域名
18	950	8,460	864	10,584	1,080	12,708	1,296	3D-CAD 。PDF格式 .dwg .dxf 域名
19	1,000	8,930	912	11,172	1,140	13,414	1,368	3D-CAD 。PDF格式 .dwg .dxf 域名
20	1,050	9,400	960	11,760	1,200	14,120	1,440	3D-CAD 。PDF格式 .dwg .dxf 域名
21	1,100	9,870	1,008	12,348	1,260	14,826	1,512	3D-CAD 。PDF格式 .dwg .dxf 域名
22	1,150	10,340	1,056	12,936	1,320	15,532	1,584	3D-CAD 。PDF格式 .dwg .dxf 域名
23	1,200	10,810	1,104	13,524	1,380	16,238	1,656	3D-CAD 。PDF格式 .dwg .dxf 域名
24	1,250	11,280	1,152	14,112	1,440	16,944	1,728	3D-CAD 。PDF格式 .dwg .dxf 域名
25	1,300	11,750	1,200	14,700	1,500	17,650	1,800	3D-CAD 。PDF格式 .dwg .dxf 域名
26	1,350	12,220	1,248	15,288	1,560	18,356	1,872	3D-CAD 。PDF格式 .dwg .dxf 域名
27	1,400	12,690	1,296	15,876	1,620	19,062	1,944	3D-CAD 。PDF格式 .dwg .dxf 域名
28	1,450	13,160	1,344	16,464	1,680	19,768	2,016	3D-CAD 。PDF格式 .dwg .dxf 域名
29	1,500	13,630	1,392	17,052	1,740	20,474	2,088	3D-CAD 。PDF格式 .dwg .dxf 域名
30	1,550	14,100	1,440	17,640	1,800	21,180	2,160	3D-CAD 。PDF格式 .dwg .dxf 域名
