作业工具·自动化控件 ATEC艾泰克日本ATEC艾泰克支撑球PVL20T- ☐江崎中部办事处

日本ATEC艾泰克支撑球PVL20T- ☐江崎中部办事处

日本ATEC艾泰克支撑球PVL20T- ☐滚轮升降机]江崎中部办事处

货号:

库存: 0

¥0.00

简介

日本ATEC艾泰克支撑球PVL20T- ☐江崎中部办事处垫销孔是压力机垫垫销孔的模具定位辅助工具。有两种基本尺寸，但通过使用辅助座椅，可以匹配许多压力机制造商的缓冲销孔尺寸。PVL20T- ☐* ☐ = 普通熊的数量向上的力 / 1 个球推荐工作压力0.4~0.6MPa（耐压0.9MPa）推荐气…

分类: 作业工具·自动化控件, ATEC艾泰克,

产品详情

日本ATEC艾泰克支撑球PVL20T- ☐江崎中部办事处

垫销孔是压力机垫垫销孔的模具定位辅助工具。

有两种基本尺寸，但通过使用辅助座椅，可以匹配许多压力机制造商的缓冲销孔尺寸。

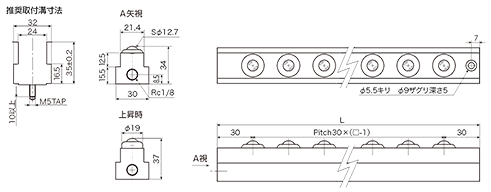

PVL20T- ☐

* ☐ = 普通熊的数量

向上的力 / 1 个球

推荐工作压力0.4 ~0.6MPa（耐压0.9MPa）推荐气压	0.4MPa	176N（18kgf）
	0.5MPa	225N（23kgf）
	0.6MPa	274N（28kgf）

使用说明使用说明
上下向上-向下

玉数	长（毫米）	每件负载能力（实测）N（kgf）						CAD数据下载器
		使用气压MPa（kgf/cm2）
		0.4	（4）	0.5	（5）	0.6	（6）
1	60	176	18	225	23	274	28	3D-CAD 。PDF格式 .dwg .dxf 域名
2	90	352	36	450	46	548	56	3D-CAD 。PDF格式 .dwg .dxf 域名
3	120	528	54	675	69	822	84	3D-CAD 。PDF格式 .dwg .dxf 域名
4	150	704	72	900	92	1,096	112	3D-CAD 。PDF格式 .dwg .dxf 域名
5	180	880	90	1,125	115	1,370	140	3D-CAD 。PDF格式 .dwg .dxf 域名
6	210	1,056	108	1,350	138	1,644	168	3D-CAD 。PDF格式 .dwg .dxf 域名
7	240	1,232	126	1,575	161	1,918	196	3D-CAD 。PDF格式 .dwg .dxf 域名
8	270	1,408	144	1,800	184	2,192	224	3D-CAD 。PDF格式 .dwg .dxf 域名
9	300	1,584	162	2,025	207	2,466	252	3D-CAD 。PDF格式 .dwg .dxf 域名
10	330	1,760	180	2,250	230	2,740	280	3D-CAD 。PDF格式 .dwg .dxf 域名
11	360	1,936	198	2,475	253	3,014	308	3D-CAD 。PDF格式 .dwg .dxf 域名
12	390	2,112	216	2,700	276	3,288	336	3D-CAD 。PDF格式 .dwg .dxf 域名
13	420	2,288	234	2,925	299	3,562	364	3D-CAD 。PDF格式 .dwg .dxf 域名
14	450	2,464	252	3,150	322	3,836	392	3D-CAD 。PDF格式 .dwg .dxf 域名
15	480	2,640	270	3,375	345	4,110	420	3D-CAD 。PDF格式 .dwg .dxf 域名
16	510	2,816	288	3,600	368	4,384	448	3D-CAD 。PDF格式 .dwg .dxf 域名
17	540	2,992	306	3,825	391	4,658	476	3D-CAD 。PDF格式 .dwg .dxf 域名
18	570	3,168	324	4,050	414	4,932	504	3D-CAD 。PDF格式 .dwg .dxf 域名
19	600	3,344	342	4,275	437	5,206	532	3D-CAD 。PDF格式 .dwg .dxf 域名
20	630	3,520	360	4,500	460	5,480	560	3D-CAD 。PDF格式 .dwg .dxf 域名
21	660	3,696	378	4,725	483	5,754	588	3D-CAD 。PDF格式 .dwg .dxf 域名
22	690	3,872	396	4,950	506	6,028	616	3D-CAD 。PDF格式 .dwg .dxf 域名
23	720	4,048	414	5,175	529	6,302	644	3D-CAD 。PDF格式 .dwg .dxf 域名
24	750	4,224	432	5,400	552	6,576	672	3D-CAD 。PDF格式 .dwg .dxf 域名
25	780	4,400	450	5,625	575	6,850	700	3D-CAD 。PDF格式 .dwg .dxf 域名
26	810	4,576	468	5,850	598	7,124	728	3D-CAD 。PDF格式 .dwg .dxf 域名
27	840	4,752	486	6,075	621	7,398	756	3D-CAD 。PDF格式 .dwg .dxf 域名
28	870	4,928	504	6,300	644	7,672	784	3D-CAD 。PDF格式 .dwg .dxf 域名
29	900	5,104	522	6,525	667	7,946	812	3D-CAD 。PDF格式 .dwg .dxf 域名
30	930	5,280	540	6,750	690	8,220	840	3D-CAD 。PDF格式 .dwg .dxf 域名
