作业工具·自动化控件 ATEC艾泰克日本ATEC艾泰克支撑球PVL55SW-☐ [双活塞]江崎中部办事处

日本ATEC艾泰克支撑球PVL55SW-☐ [双活塞]江崎中部办事处

货号:

库存: 0

¥0.00

简介

日本ATEC艾泰克支撑球PVL55SW-☐ [双活塞]江崎中部办事处垫销孔是压力机垫垫销孔的模具定位辅助工具。有两种基本尺寸，但通过使用辅助座椅，可以匹配许多压力机制造商的缓冲销孔尺寸。PVL55SW-☐[双活塞]* ☐ = 普通熊的数量向上的力 / 1 个球推荐工作压力0.4~0.6MPa（…

分类: 作业工具·自动化控件, ATEC艾泰克,

产品详情

日本ATEC艾泰克支撑球PVL55SW-☐ [双活塞]江崎中部办事处

垫销孔是压力机垫垫销孔的模具定位辅助工具。

有两种基本尺寸，但通过使用辅助座椅，可以匹配许多压力机制造商的缓冲销孔尺寸。

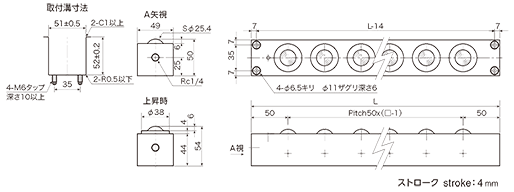

PVL55SW-☐
[双活塞]

* ☐ = 普通熊的数量

向上的力 / 1 个球

推荐工作压力0.4 ~0.6MPa（耐压0.9MPa）推荐气压	0.4MPa	1,098N（112千克力）
	0.5MPa	1,352N（138kgf）
	0.6MPa	1,608N（164kgf）

使用说明使用说明
上下向上-向下

玉数	长（毫米）	每件负载能力（实测）N（kgf）						CAD数据下载器
		使用气压MPa（kgf/cm2）
		0.4	（4）	0.5	（5）	0.6	（6）
1	100	1,098	112	1,352	138	1,608	164	3D-CAD 。PDF格式 .dwg .dxf 域名
2	150	2,196	224	2,704	276	3,216	328	3D-CAD 。PDF格式 .dwg .dxf 域名
3	200	3,294	336	4,056	414	4,824	492	3D-CAD 。PDF格式 .dwg .dxf 域名
4	250	4,392	448	5,408	552	6,432	656	3D-CAD 。PDF格式 .dwg .dxf 域名
5	300	5,490	560	6,760	690	8,040	820	3D-CAD 。PDF格式 .dwg .dxf 域名
6	350	6,588	672	8,112	828	9,648	984	3D-CAD 。PDF格式 .dwg .dxf 域名
7	400	7,686	784	9,464	966	11,256	1,148	3D-CAD 。PDF格式 .dwg .dxf 域名
8	450	8,784	896	10,816	1,104	12,864	1,312	3D-CAD 。PDF格式 .dwg .dxf 域名
9	500	9,882	1,008	12,168	1,242	14,472	1,476	3D-CAD 。PDF格式 .dwg .dxf 域名
10	550	10,980	1,120	13,520	1,380	16,080	1,640	3D-CAD 。PDF格式 .dwg .dxf 域名
11	600	12,078	1,232	14,872	1,518	17,688	1,804	3D-CAD 。PDF格式 .dwg .dxf 域名
12	650	13,176	1,344	16,224	1,656	19,296	1,968	3D-CAD 。PDF格式 .dwg .dxf 域名
13	700	14,274	1,456	17,576	1,794	20,904	2,132	3D-CAD 。PDF格式 .dwg .dxf 域名
14	750	15,372	1,568	18,928	1,932	22,512	2,296	3D-CAD 。PDF格式 .dwg .dxf 域名
15	800	16,470	1,680	20,280	2,070	24,120	2,460	3D-CAD 。PDF格式 .dwg .dxf 域名
16	850	17,568	1,792	21,632	2,208	25,728	2,624	3D-CAD 。PDF格式 .dwg .dxf 域名
17	900	18,666	1,904	22,984	2,346	27,336	2,788	3D-CAD 。PDF格式 .dwg .dxf 域名
18	950	19,764	2,016	24,336	2,484	28,944	2,952	3D-CAD 。PDF格式 .dwg .dxf 域名
19	1,000	20,862	2,128	25,688	2,622	30,552	3,116	3D-CAD 。PDF格式 .dwg .dxf 域名
20	1,050	21,960	2,240	27,040	2,760	32,160	3,280	3D-CAD 。PDF格式 .dwg .dxf 域名
21	1,100	23,058	2,352	28,392	2,898	33,768	3,444	3D-CAD 。PDF格式 .dwg .dxf 域名
22	1,150	24,156	2,464	29,744	3,036	35,376	3,608	3D-CAD 。PDF格式 .dwg .dxf 域名
23	1,200	25,254	2,576	31,096	3,174	36,984	3,772	3D-CAD 。PDF格式 .dwg .dxf 域名
24	1,250	26,352	2,688	32,448	3,312	38,592	3,936	3D-CAD 。PDF格式 .dwg .dxf 域名
25	1,300	27,450	2,800	33,800	3,450	40,200	4,100	3D-CAD 。PDF格式 .dwg .dxf 域名
26	1,350	28,548	2,912	35,152	3,588	41,808	4,264	3D-CAD 。PDF格式 .dwg .dxf 域名
27	1,400	29,646	3,024	36,504	3,726	43,416	4,428	3D-CAD 。PDF格式 .dwg .dxf 域名
28	1,450	30,744	3,136	37,856	3,864	45,024	4,592	3D-CAD 。PDF格式 .dwg .dxf 域名
29	1,500	31,842	3,248	39,208	4,002	46,632	4,756	3D-CAD 。PDF格式 .dwg .dxf 域名
30	1,550	32,940	3,360	40,560	4,140	48,240	4,920	3D-CAD 。PDF格式 .dwg .dxf 域名
