作业工具·自动化控件 SMC 日本原装进口SMC紧凑型气动滑台

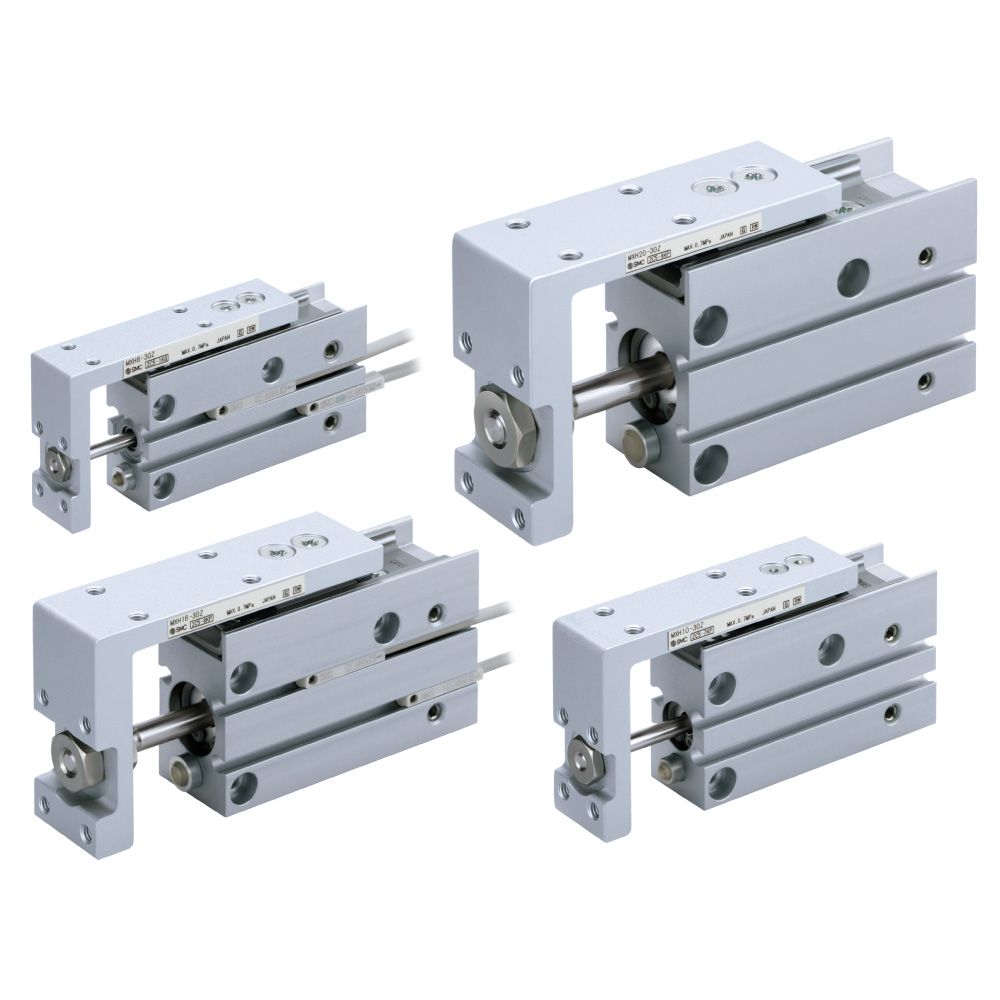

日本原装进口SMC紧凑型气动滑台

日本原装进口SMC紧凑型气动滑台

日本原装进口SMC紧凑型气动滑台

货号: MXH2系列

库存: 0

品牌: SMC

¥0.00

简介

滑台气缸紧凑型气动滑台 MXH2・追加25与20宽度相同，允许力矩最大1.4倍・直线导轨刚性提高，滑台变位量减小48%　轴向弯曲变形量：减小48%（0.31mm→0.16mm）　偏转变形量：减小63%（0.24mm→0.09mm）　回转变形量：减小90%（0.06mm→0.006mm）・最大标准行程150mm（20､φ…

分类: 作业工具·自动化控件, SMC,

产品详情

滑台气缸

紧凑型气动滑台 MXH2

・追加ø25

与ø20宽度相同，允许力矩最大1.4倍

・直线导轨刚性提高，滑台变位量减小48%

　轴向弯曲变形量：减小48%（0.31mm→0.16mm）

　偏转变形量：减小63%（0.24mm→0.09mm）

　回转变形量：减小90%（0.06mm→0.006mm）

・最大标准行程150mm（ø20､φ25的场合）

・重量最多减轻6%（194g→182g）

・安装尺寸、全长尺寸与现有产品MXH系列相同
型号确认

产品样本

安全注意事项　执行器/共通注意事项
磁性开关/共通注意事项　选型・技术资料　特定开发品信息　环保认证(RoHS)

形式	系列	动作方式	缸筒内径（mm）
标准型	MXH2	双作用	6，10，16，20，25

产品特点

直线导轨刚性提高滑台变形量减少48%

实现高刚性

通过延长直线导轨的导向部长度，使刚性得以提高。
大幅降低了力矩作用时的滑台变形量。

重量最大削减(194g→182g)

最大标准行程扩大（MAX.150mm）

（现有产品60行程）

可从3个方向配管

对于变更通口位置，备有订制规格-XC3□。

缓冲器

气缸内部也安装了缓冲器。

4种安装方式可选

2种工件安装方式可选

安装尺寸、全长尺寸与现有产品MXH系列相同

外形尺寸、工件安装尺寸及气缸安装尺寸与以前产品相同
