SGK昭和技研旋转接头 RXE 3015 LH

压力旋转接头珍珠旋转接头 RXE 3015 LH

货号: RXE 3015 LH

库存: 100

品牌: 日本SGK 昭和技研

¥1200.00 ¥850.00

简介

SGK昭和技研旋转接头 RXE 3015 LH 类: 双内管固定使用的流体: 水 / 空气 / 天然气 / 油最高工作温度（C）: 100连接类型: 螺丝安装连接螺钉类型：弯头侧（双工）钢筋混凝土连接螺钉类型：头部侧（双工）钢筋混凝土RXE3015LH 规格和尺寸类双内管固定使用的流体水 / 空气…

分类: 管道阀门, SGK昭和技研,

产品详情

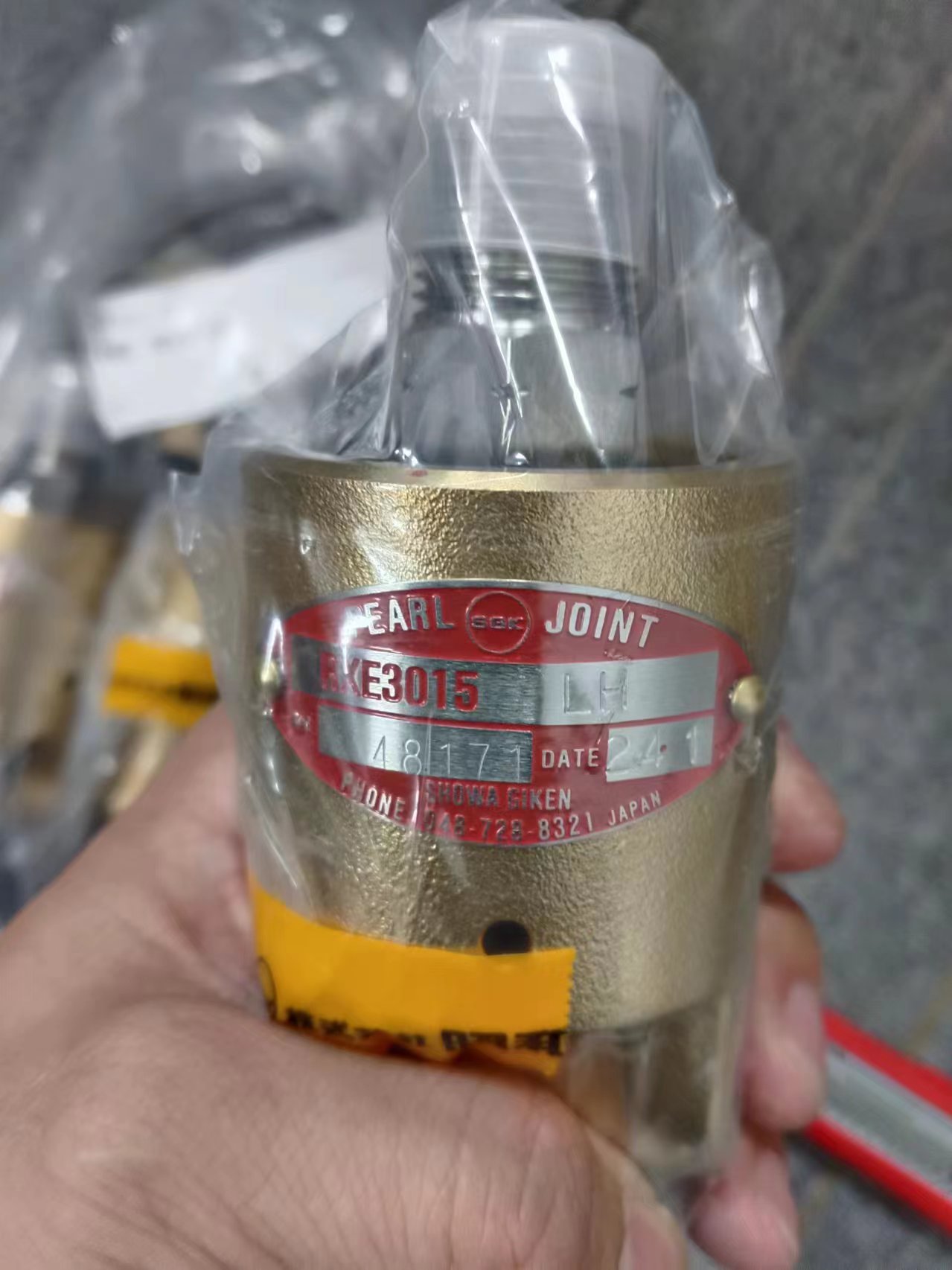

SGK昭和技研旋转接头 RXE 3015 LH

类: 双内管固定
使用的流体: 水 / 空气 / 天然气 / 油
最高工作温度（°C）: 100
连接类型: 螺丝安装
连接螺钉类型：弯头侧（双工）钢筋混凝土
连接螺钉类型：头部侧（双工）钢筋混凝土

RXE3015LH 规格和尺寸

类

双内管固定

使用的流体

水 / 空气 / 天然气 / 油

最高工作温度（°C）

100

最大工作压力（MPa）

2.25

最大运行速度（r.p.m）

3500

连接类型

螺丝安装

连接螺钉类型：弯头侧（双工）

钢筋混凝土

连接螺钉类型：头部侧（双工）

钢筋混凝土

连接螺纹类型：转子侧

连接螺钉的指定弯头侧（双工）

3/8B（10A）

指定连接螺钉头部侧面（双工）

1/2B（15A）

安装螺丝方向

LH （左螺纹）

标称尺寸

15 安培

使用条款

流体	水、热水、油、空气、燃气	最大压力	标称尺寸（真空 1.3 kPa abs{10Torr}）
最高温度	100°C		8A~25A 2.25MPa{23kgf/cm²}
最大速度	标称尺寸		32A~40A 1.67MPa{17kgf/cm²}
	8A~25A 3500min-1^{r.p.m}		50A~80A 1.18MPa{12kgf/cm²}
	32A~40A 2000min-1{r.p.m}		* 在空气和气体的情况下，所有尺寸均为 0.98 MPa {10 kgf/cm²}
	50A~80A ^750min-1{r.p.m}		* 在空气和气体的情况下，所有尺寸均为 0.98 MPa {10 kgf/cm²}

规格表

R 型螺钉、G 型螺钉、M 型螺钉安装

标称尺寸	型号	一个	B	C	E	F	G	D	L	L₁	L₂	L₃ 号	L₄ 号	L₅ 号	d	H	内胎
标称尺寸	型号	一个	B	C	E	F	G	D	L	L₁	L₂	L₃ 号	L₄ 号	L₅ 号	d	H	S
15 安培	3015	R1/2	G1/8	RC1/2	RC3/8	24	25	53	153	141	133	91	28	18	12.5	22	22
	3115	1/2 年级	G1/8	RC1/2	RC3/8	24	25	53	155	143	135	93	30	18	12.5	27	22
	3215	M22×1.5	G1/8	RC1/2	RC3/8	24	25	53	155	143	135	93	30	18	12.5	27	22
20 安培	3020	R3/4	1/4 年级	RC1/2	RC3/8	29	28	65	165	153	144	98	32	19	18	32	23
	3120	G3/4	1/4 年级	RC1/2	RC3/8	29	28	65	165	153	144	98	32	17	18	32	23
	3220	M26×1.5	1/4 年级	RC1/2	RC3/8	29	28	65	165	153	144	98	32	17	18	32	23
25 安培	3025	R1 系列	G3/8	RC3/4	RC1/2	33	33	72	187	174	163	110	37	22	22	36	26
	3125	G1	G3/8	RC3/4	RC1/2	33	33	72	183	170	159	106	33	18	22	36	26
	3225	M35×1.5	G3/8	RC3/4	RC1/2	33	33	72	184	171	160	107	34	16	22	41	26

标称尺寸	型号	一个	B	C	E	F	G	D	L	L₁	L₂	L₃ 号	L₄ 号	L₅ 号	d	H	内胎
标称尺寸	型号	一个	B	C	E	F	G	D	L	L₁	L₂	L₃ 号	L₄ 号	L₅ 号	d	H	S
32 安培	3032	R1 1/4	1/2 年级	RC1	RC3/4	36	40	83	219	202	189	132	46	25	30	41	30
	3132	G1 1/4	1/2 年级	RC1	RC3/4	36	40	83	220	203	190	133	46	25	30	41	30
	3232	米 42×1.5	1/2 年级	RC1	RC3/4	36	40	83	220	203	190	133	46	25	30	41	30
40 安培	3040	R1 1/2	G3/4	RC1	RC3/4	39	43	89	226	209	196	137	47	25	35	46	32
	3140	G1 1/2	G3/4	RC1	RC3/4	39	43	89	227	210	197	138	48	25	35	46	32
	3240	M50×1.5	G3/4	RC1	RC3/4	39	43	89	227	210	197	138	48	25	35	46	32
50 安培	3050	R2	G1	RC1 1/2	RC1	50	51	115	268	247	233	164	56	30	48	60	34
65 安培	3065	R2 1/2	G1 1/4	RC2	RC1 1/2	68	62	123	345	315	293	206	75	40	58	65	45
80 安培	3080	R3 系列	G1 1/2	RC2	RC1 1/2	72	62	138	353	323	300	212	75	40	68	75	45

NPT 螺钉和统一螺钉安装

标称尺寸	型号	一个	B	C	E	F	G	D	L	L₁	L₂	L₃ 号	L₄ 号	L₅ 号	d	H	内胎
标称尺寸	型号	一个	B	C	E	F	G	D	L	L₁	L₂	L₃ 号	L₄ 号	L₅ 号	d	H	S
15 安培	3615	NPT1/2	G1/8	NPT1/2	NPT3/8 系列	24	25	53	153	141	133	91	28	18	12.5	22	22
15 安培	3715	3/4-16UNF	G1/8	NPT1/2	NPT3/8 系列	24	25	53	155	143	135	93	30	18	12.5	27	22
20 安培	3620	NPT3/4	1/4 年级	NPT1/2	NPT3/8 系列	29	28	65	165	153	144	98	32	19	18	32	23
20 安培	3720	1-14UNS	1/4 年级	NPT1/2	NPT3/8 系列	29	28	65	165	153	144	98	32	17	18	32	23
25 安培	3625	NPT1	G3/8	NPT3/4	NPT1/2	33	33	72	187	174	163	110	37	22	22	36	26
25 安培	3725	1 1/2-12UNF	G3/8	NPT3/4	NPT1/2	33	33	72	191	178	167	114	41	23	22	41	26
32 安培	3632	防水漏 NPT1 1/4	1/2 年级	NPT1	NPT3/4	36	40	83	219	202	189	132	45	25	30	41	30
32 安培	3732	1 3/4-12联合国	1/2 年级	NPT1	NPT3/4	36	40	83	220	203	190	133	46	25	30	41	30
40 安培	3640	NPT1 1/2	G3/4	NPT1	NPT3/4	39	43	89	226	209	196	137	47	25	35	46	32
40 安培	3740	2-12 联合国	G3/4	NPT1	NPT3/4	39	43	89	227	210	197	138	48	25	35	46	32
50 安培	3650	NPT2 系列	G1	NPT1 1/2	NPT1	50	51	115	268	247	233	164	56	30	48	60	34
65 安培	3665	NPT2 1/2	G1 1/4	NPT2 系列	NPT1 1/2	68	62	123	345	315	293	206	75	40	58	65	45
80 安培	3680	NPT3 系列	G1 1/2	NPT2 系列	NPT1 1/2	72	62	138	353	323	300	212	75	40	68	75
